OFF (zeigt den 10bit ADC-Wert: 0-1023)
•
MAP
•
NTC

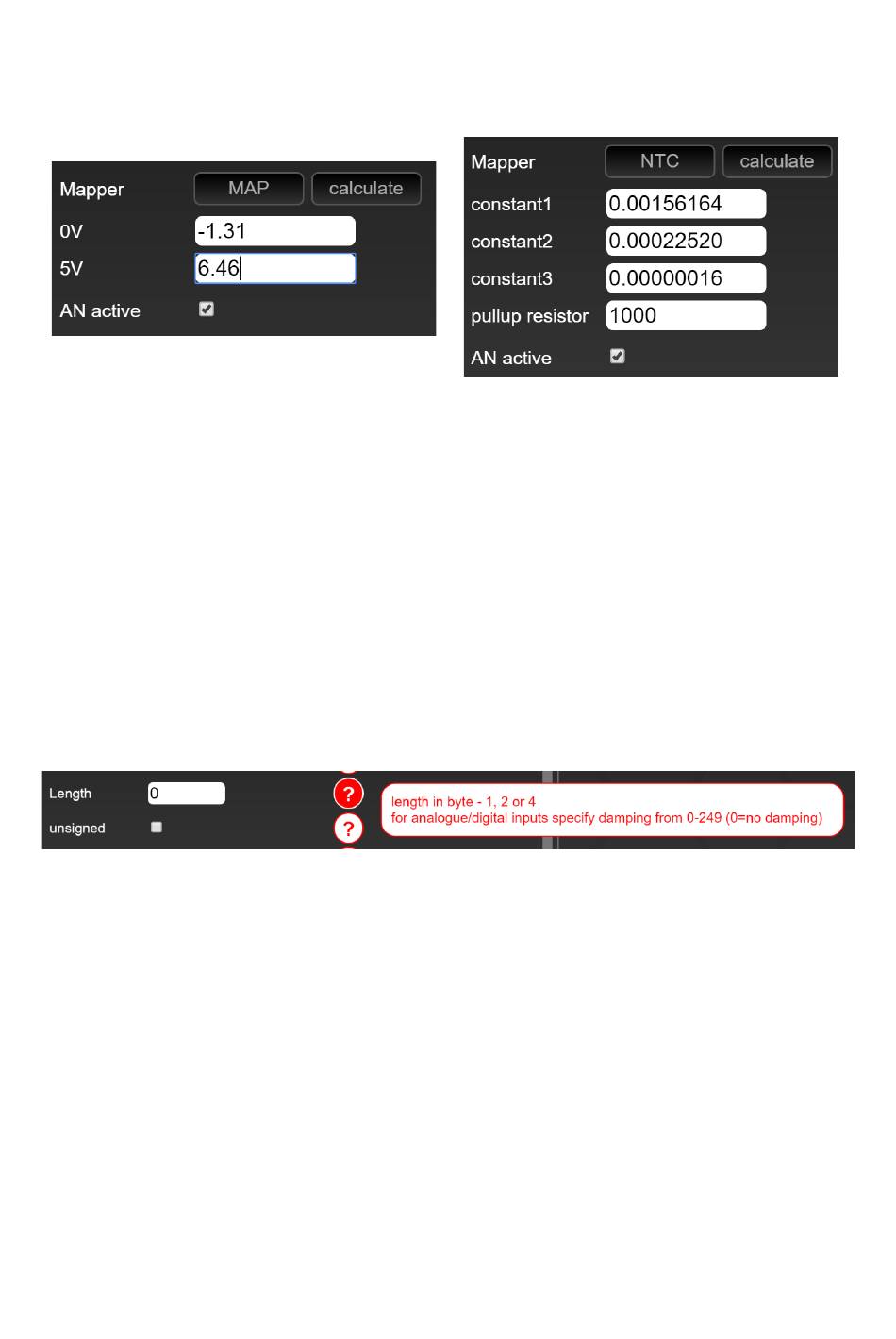

Abbildung 83: MAP
Auf OFF gestellt ist keine Kennlinie aktiviert und es wird ein Wert von 0-1023 ausgegeben.
Auf MAP gestellt können die Werte für null und fünf Volt eingetragen werden. Liefert das Datenblatt
deines Sensors nur Werte für 0,5 und 4,5 Volt kannst du durch einen Klick auf calculate das
Berechnungstool öffnen, um die die entsprechenden Werte für null und fünf Volt berechnen zu
lassen.
Auf NTC gestellt kannst du die drei Konstanten deines NTC-Sensors sowie den Pullup Widerstand
eintragen. Hast du nur drei Datenpunkte hilft dir das Berechnungstool mit einem Klick auf calculate.
Wenn du schon dabei bist, kannst du direkt die Min- und Max-Werte deines Sensors passend
vergeben, sodass die Anzeigen plausible Werte liefern (vergleiche Kapitel 0).
Zappelt dir der Wert deines analogen Eingangs zu sehr, hast du die Möglichkeit die Dämpfung zu
aktivieren. Bei den analogen Eingängen versteckt diese sich hinter dem Punkt Length.
Ist hier eine 0 eingetragen wird der Wert nicht gedämpft. Die maximale Dämpfung hat einen Wert
von 249. Ein guter Startwert zur Dämpfung ist 210.
Nachdem du alle Werte angepasst hast, kannst du deine Änderungen mit einem Klick auf Apply
vorerst speichern und anschließend mit dem export to display Button auf dein Datendisplay
übertragen.
Rev 1.0
Abbildung 85: Dämpfung eines analogen Inputs
Abbildung 84: NTC
