9.3.2.13 horizontal bar
Der horizontal bar ist analog zum vertical bar ein horizontales Balkendiagramm und kann ebenfalls
zur Darstellung und zum Vergleich von Temperaturen oder Drücken genutzt werden. Dieser ist
sowohl in der Größe als auch Farbe frei konfigurierbar. Ein Farbverlauf ist ebenfalls möglich. In der
untenstehenden Abbildung wird das Widget zur Darstellung des Öffnungswinkels der Drosselklappe
genutzt.
Beim horizontal bar kann aus drei Möglichkeiten gewählt werden:
•
Von links nach rechts
•
Von rechts nach links
•
Vertikale Linie als Zeiger
Weiterhin kann eine Farbe für die unteren sowie eine Farbe für die oberen Werte festgelegt werden.
Zur optimalen Gestaltung des Anzeigebereiches kann die untere bzw. obere Grenze des horizontal
bar bei min value und max value festgelegt werden. Sind diese Grenzen auf 0 gesetzt, werden die
Werte des entsprechenden Sensors aus dem TRI/TRX File genutzt.
In dem vorherigen Beispiel wurde der Sensor TPS zugeordnet. So ist der horizontal bar erst grün und
wird dann mit zunehmender Drosselklappenstellung rot.
Bei show name kann im unteren Bereich des horizontal bar der Name des zugeordneten Sensors
eingeblendet werden.
Rev 1.0

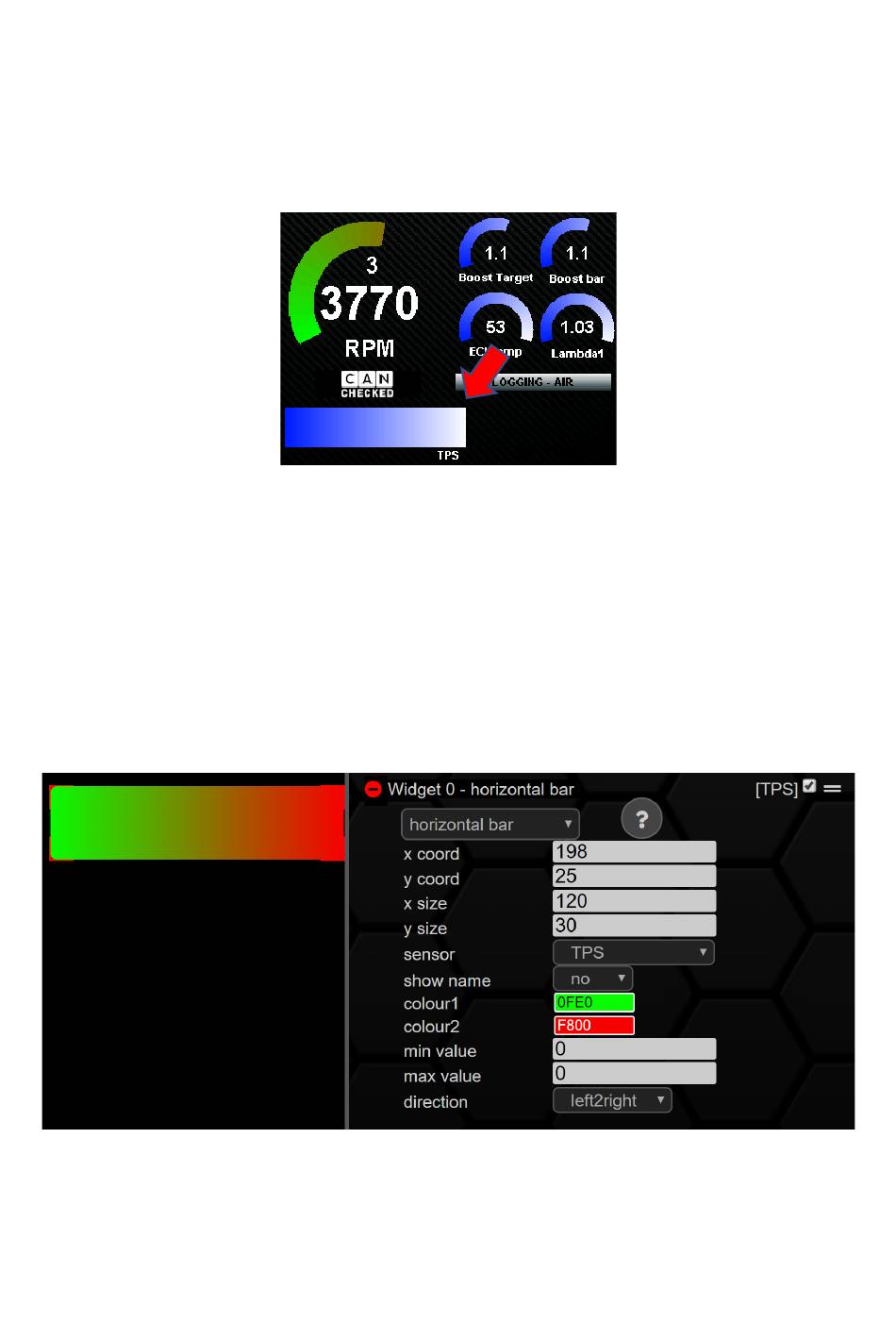

Abbildung 51: horizontal bar
