11.7 Mein Performance Meter läuft dauerhaft
Läuft das Performance Meter dauerhaft, auch im Stand, ist dem Widget der falsche Sensor
zugeordnet. Um den richtigen Sensor zuzuordnen gibt ein 2 Wege:
Am Display: Entsperren der Page (vergleiche Kapitel 5.10), anklicken des Performance Meters,
zuordnen des Sensors Speed, sperren der Pages
oder
Am Computer: Verbinden mit der DSS, anwählen des Performance Meters, zuordnen des Sensors
Speed.
11.8 Mein Schaltblitz geht nicht
Wenn der externe Schaltblitz nicht funktioniert, kann dies mehrere Ursachen haben:
Bitte überprüfe ob unter Setup -> Shiftlight für die einzelne LEDs plausible Drehzahlschwellen
hinterlegt sind.
Bitte überprüfe ob unter Setup -> Sensor Init der Sensor RPM passend zugeordnet ist -> Kapitel 5.3
Ist beides korrekt bleibt nur noch folgendes zu prüfen: Bei Starten des Datendisplays sollte der
Schaltblitz einmal durchlaufen. Ist dies nicht der Fall, ist die Verkabelung zu prüfen.
11.9 Wie ändere ich mein Startlogo
Es ist möglich die Startanimation bzw. das Startbild zu ändern. Die Animation besteht aus 20 Bildern,
die nacheinander abgespielt werden. Die Dateien mit den Namen logo00.bmp bis logo19.bmp
befinden sich in dem pic Ordner der SD-Karte (vergleiche Kapitel 1).
Zum Ändern hast du zwei Möglichkeiten, egal für welche du dich entscheidest, musst du jedoch im
Vorfeld deine gewünschte Start-animation/-video in viele kleine .bmp mit einer Größe von jeweils
320x240 Pixel wandeln bzw. nur ein Bild mit der passenden Größe bereitstellen. Lädst du nur ein Bild
hoch hast du nur ein Startbild, Lädst du mehrere Bilder hoch hast du eine Animation, indem die
Bilder nacheinander weg ablaufen:
• Manuell die SD-Karte entnehmen, die 20 Dateien löschen und die neu erstellten Bilder wieder dem
Ordner hinzufügen
• Über die Upload Sektion in der DSS den remove all logo*.bmp files from SD drücken, um alles Logos
zu löschen und die neu erstellten Bilder mit dem Namen logo00.bmp hochzählend über den choose
file Button hochladen

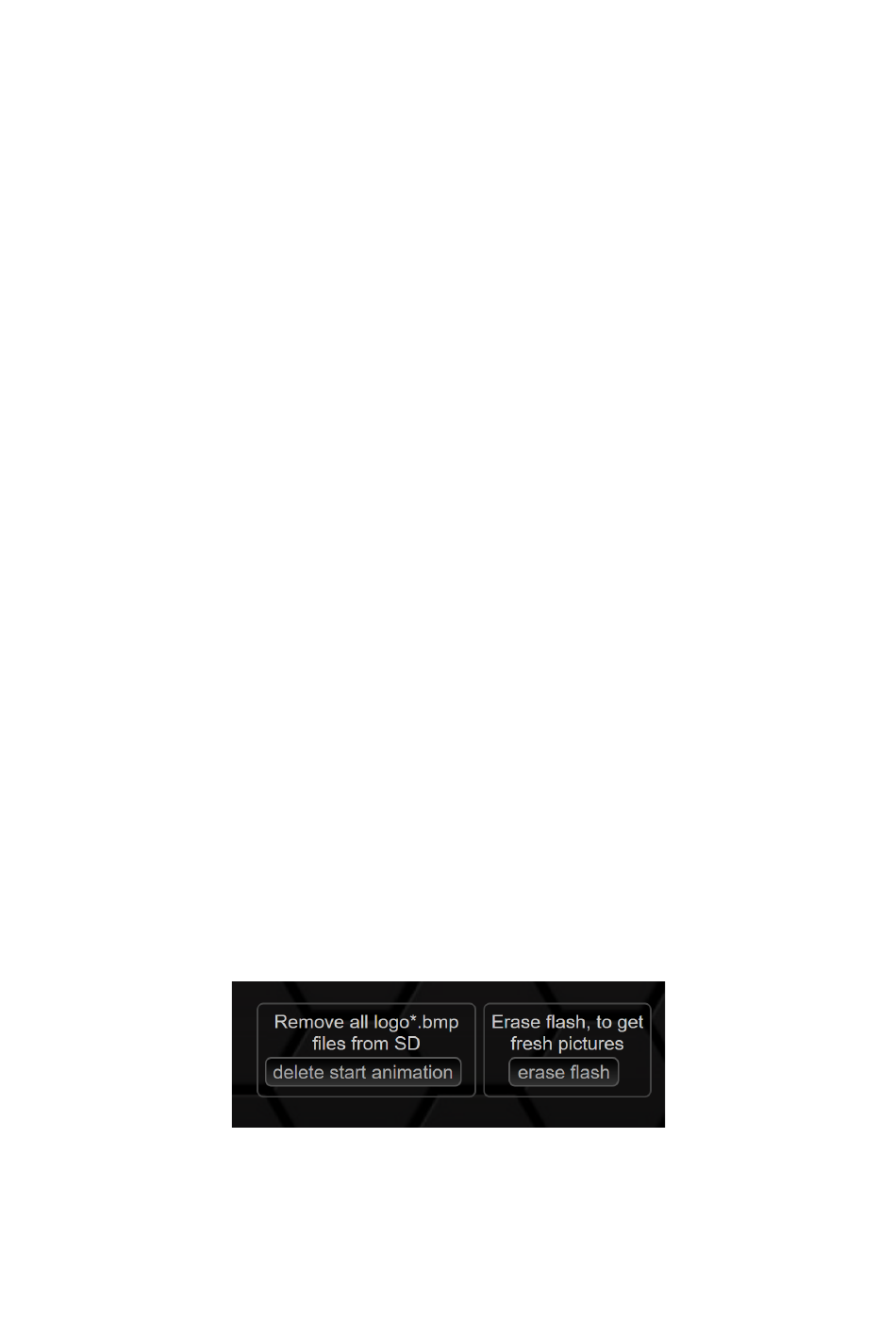

Abbildung 88: Buttons in der Upload Sektion
Hast du alle Bilder auf deine Datendisplay übertragen musst du anschließend am Datendisplay unter
Setup -> Sensor Init -> erase flash oder in der Upload Sektion den erase flash Button drücken, um den
Flashspeicher zu löschen.
Rev 1.0
75
