9.3.2.15 Overlay
Mit dem overlay Widget kannst du dir unabhängig von den im TRI/TRX File hinterlegten Min- und
Maximalwarnwerten (vergleiche Kapitel 9.2) blinkende Warnungen darstellen lassen. Die
Warnschwelle zum Aktivieren des overlays wird im Widget selbst festgelegt. Dies kann am Display
selbst (siehe Kapitel 7) oder in der DSS (siehe Kapitel 9.3.2.15) geschehen. Es ist in der Größe und
Form anpassbar und kann auf jeden Sensor deines TRI/TRX Files angewendet werden. Die
Blinkfrequenz sowie Farbe kannst du frei konfigurieren. Das overlay Widget findet sich für
verschiedene Zwecke (Warnung, Shiftlight) standardmäßig auf folgenden Seiten:
•
DailyDash
•
TrackView
•
AirflowLogging
In der nachfolgenden Abbildung wird das overlay Widget als Shiftlight genutzt. In diesem Fall ist es an
der Sensor Drehzahl fixiert und beginnt sobald die Warnschwelle (6000 U/min) überschritten ist mit
einer Frequenz von 60 Hz zu blinken.
Es kann, je nachdem welchen Sensor du dem Widget zuordnest, sowohl als Schaltblitz, als Warnung
oder als Bestätigung genutzt werden. Wie die anderen Widgets zuvor kannst du es in Größe (x/y size)
und Position (x/y coord) verändern. Zusätzlich kannst du hier zwischen der runden oder der eckigen
Form (rectangle, circle) wählen. Ebenfalls einstellbar ist die Frequenz (time ms (x10)) und die Farbe
(colour) mit welcher das Widget blinken soll. Der Punkt value beschreibt die Aktivierungsgrenze. Ist
der aktuelle Wert des Sensors größer als der Wert in value, so wird das Widget aktiv und blinkt.
Rev 1.0

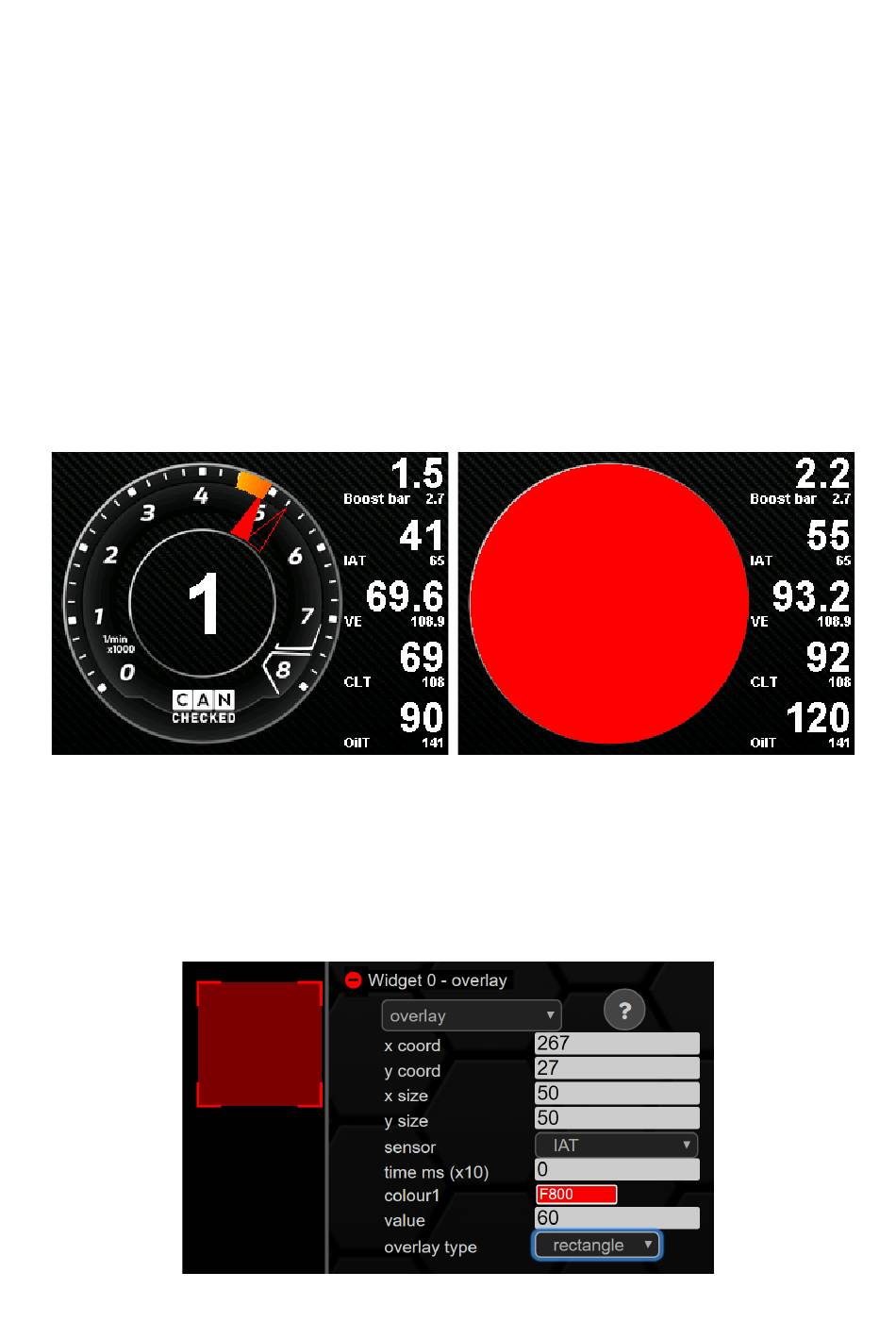

Abbildung 55: overlay Widget in beiden Zuständen auf der TrackView
Abbildung 56: Konfiguration overlay
