9.3.2.18 status rectangle
Das status rectangle Widget kann ähnlich dem icon Widget (vergleiche Kapitel 9.3.2.7) genutzt
werden, um Zustände von Sensoren bzw. Can Nachrichten darzustellen. Es ist ebenfalls in Position
(x/y coord) und Größe (x/y size) variabel. Jedem der beiden Zustände können eine Farbe bzw. ein
Farbverlauf mit Hilfe des Farbkreises zugeordnet werden. In dem nachfolgenden Beispiel wird das
Widget genutzt, um den Zustand des Tempomaten abzubilden. Wird auf dem Bus eine 10 (status
value) empfangen, so wird der Status aktiviert und das status rectangle wechselt seine Farbe von Rot
auf Grün.

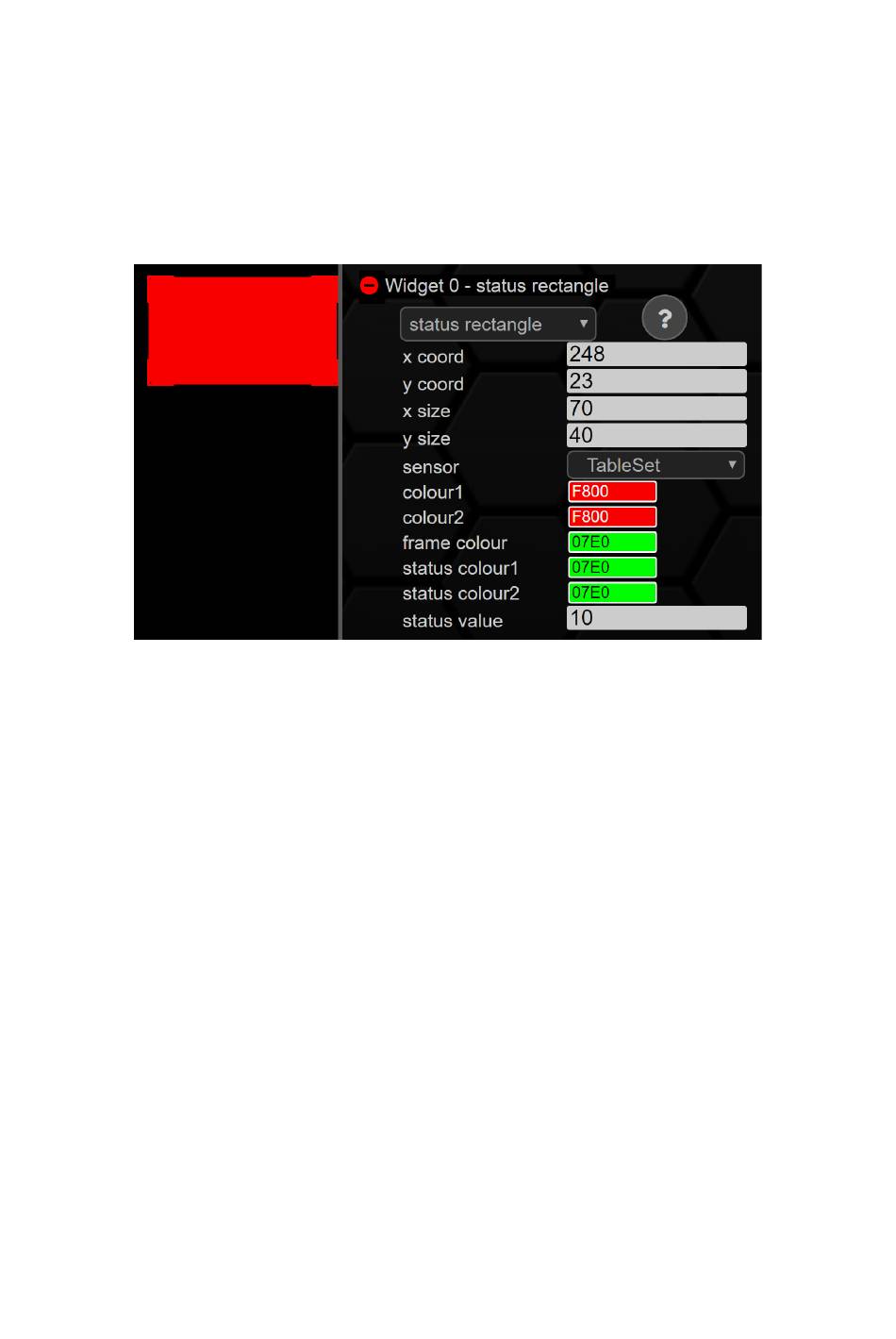

Abbildung 60: Konfiguration status rectangle
