-M
steht für die Sprache Englisch und die Einheiten metrisch
•
-I
steht für die Sprache Englisch und die Einheiten imperial
•
-H
steht für Hybrid hier ist die Sprache Englisch und die Einheiten teilweise imperial, teilweise
metrisch, genauere Infos dazu findest du im beiliegenden Quickstartguide
•
-U
steht für UK, hier ist ebenfalls ein Mix aus imperialen und metrischen Daten – siehe
Quickstartguide
6.2 Protokolle
CANchecked Datendisplays unterstützen eine Vielzahl von Can-Protokollen. Für die verschiedenen
Protokolle gibt es unterschiedliche Firmware für dein Datendisplay:
•
standalone Motorsteuergeräte (ECUs) nutzen die Standard-Firmware (S-ABC-X.TRI)
•
Direkter Zugriff auf den Fahrzeug Can Bus
•
Datenabfrage mit OBD2-Protokoll nutzt die OBD2-Firmware
•
das TP2 Protokoll wird mit der TP2-Firmware genutzt
•
Fahrzeuge, die UDS-Protokoll zulassen, nutzen die UDS-Firmware
•
BMW E/F-Serie für Fahrzeuge der E- und F-Serie
Je nach installierter Firmware bekommst du in der TRI/TRX Auswahlliste des Displays nur TRI/TRX
Files für die entsprechende Firmware angezeigt. Alle Files für andere Firmware werden ausgeblendet.
So siehst du zum Beispiel bei installierter OBD-Firmware keine TRI/TRX Files für standalone ECUs,
sondern nur Dateien mit „O-". Mehr Informationen zum Ändern und Updaten der Firmware finden
sich in Kapitel 8.
6.3 TRI/TRX file problem
Startet dein Datendisplay und es ist keine TRI/TRX File ausgewählt oder auf dem Display vorhanden,
bekommst du eine Fehlermeldung in einem großen gelben Kasten angezeigt.
Um ein TRI/TRX File auszuwählen, musst du über Setup -> Can Bus -> TRI/TRX File zur Liste der auf
der SD-Karte verfügbaren Files navigieren.
Rev 1.0

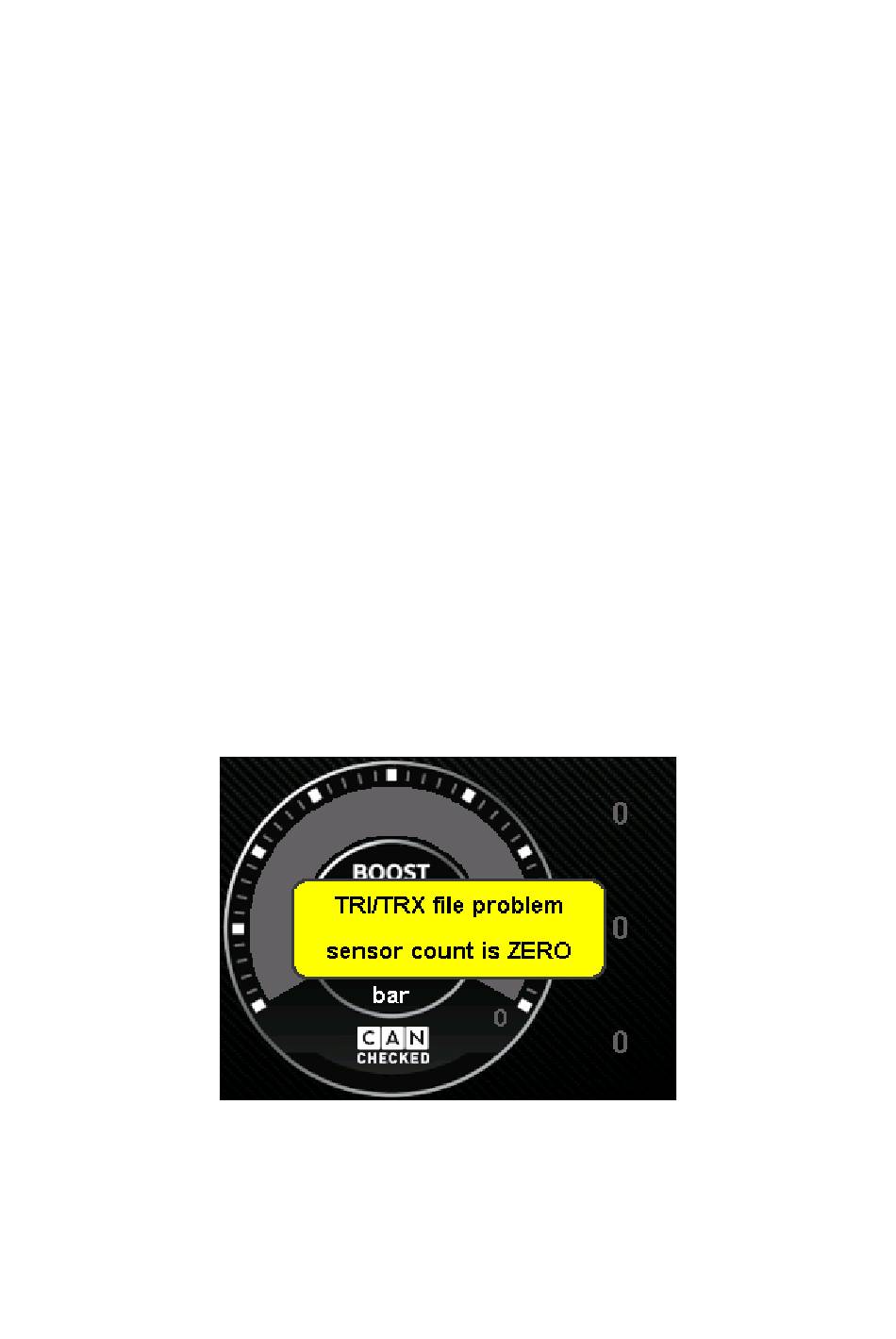

Abbildung 14: TRI/TRX Fehlermeldung
(S-ABC-X.TRX)
(O-ABC-X.TRX)
(T-ABC-X.TRX)
(U-ABC-X.TRX)
(B-ABC-X.TRX)
21
