6.1.4 Pages
Im Unterpunkt Pages kannst du die Erscheinungsbilder deiner bis zu acht Pages konfigurieren. Hier
kannst du aus sieben verschiedenen, vordefinierten Ansichten wählen und Pages auch vollständig
ausblenden. Zusätzlich kannst du die Animation deiner Sensoren aktivieren, um das Verhalten
während des Betriebs zu simulieren.
Je nach ausgewählter Ansicht kannst du dir von einem bis zu sechs Sensoren pro Page anzeigen
lassen. Du kannst für jeden Sensor einzeln die Anzeige des Maximalwertes aktivieren und bei
zahlreichen Ansichten auch die Farben der Nadeln oder Balken ändern. In Abbildung 14 ist die Pages
Oberfläche der oDSS dargestellt.

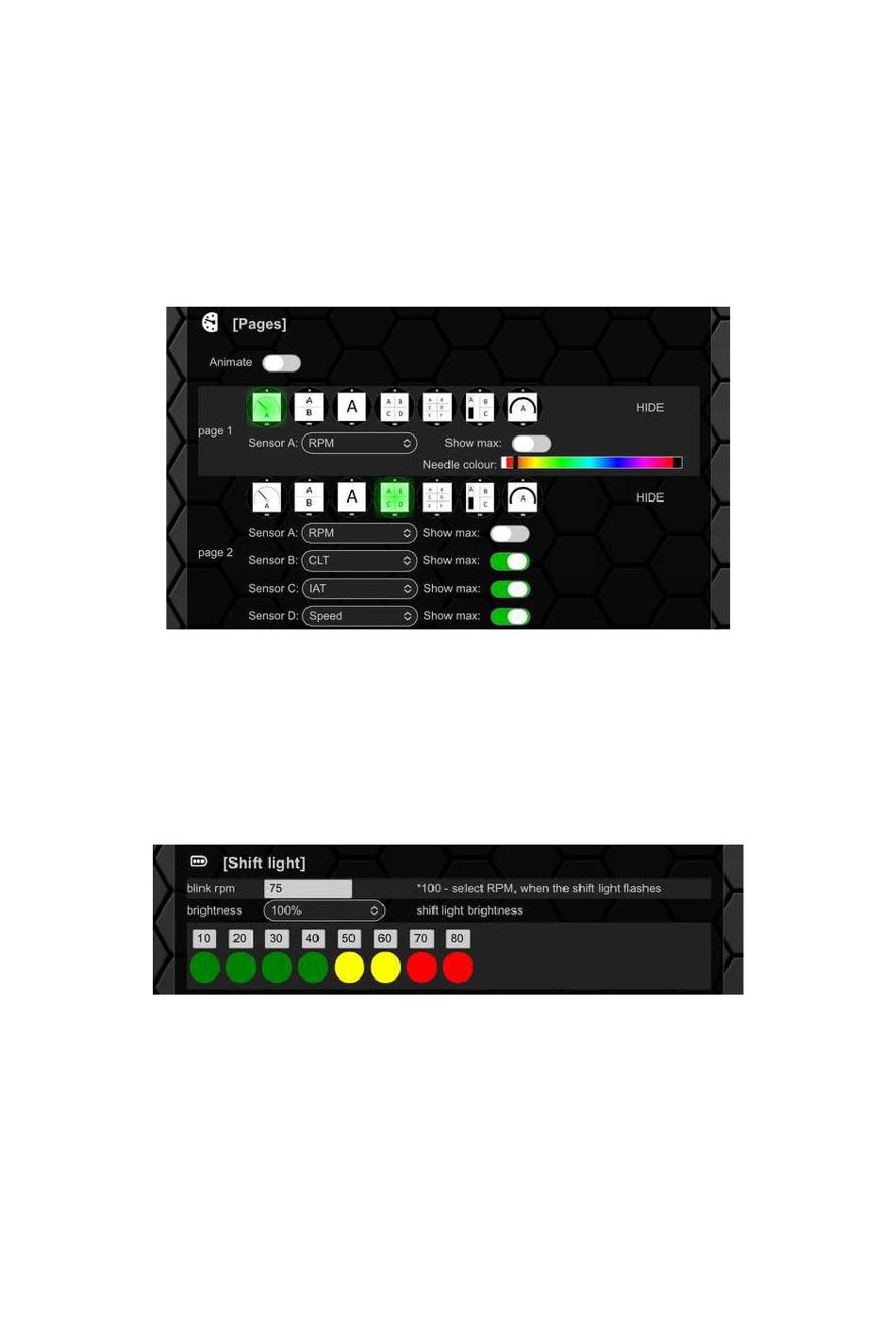

Abbildung 14: Pages
6.1.5 Shift light
Um dein Schaltblitz oberhalb des OLEDs zu konfigurieren, musst du den Unterpunkt Shift light öffnen.
In diesem Menü kannst du die Drehzahl, bei welcher der Schaltblitz blitzen soll, die allgemeine
Helligkeit des Schaltblitzes sowie die Farben bei den entsprechenden Drehzahlen konfigurieren. Ein
Screenshot ist nachfolgend dargestellt.
Abbildung 15: Shift light
6.1.6 Gears
Dein MFD15 Gen2 kann auch als Ganganzeige genutzt werden. Dazu bitte im Pages Untermenu die
Seite zur Ganganzeige auswählen.
Der Gang kann entweder als Can Bus Nachricht übermittelt, oder aus den Sensoren Drehzahl und
Speed errechnet werden.
Für die Darstellung des Gangs per Can Bus Nachricht sind die entsprechenden Sensorwerte
einzutragen.
Rev 1.0
15
