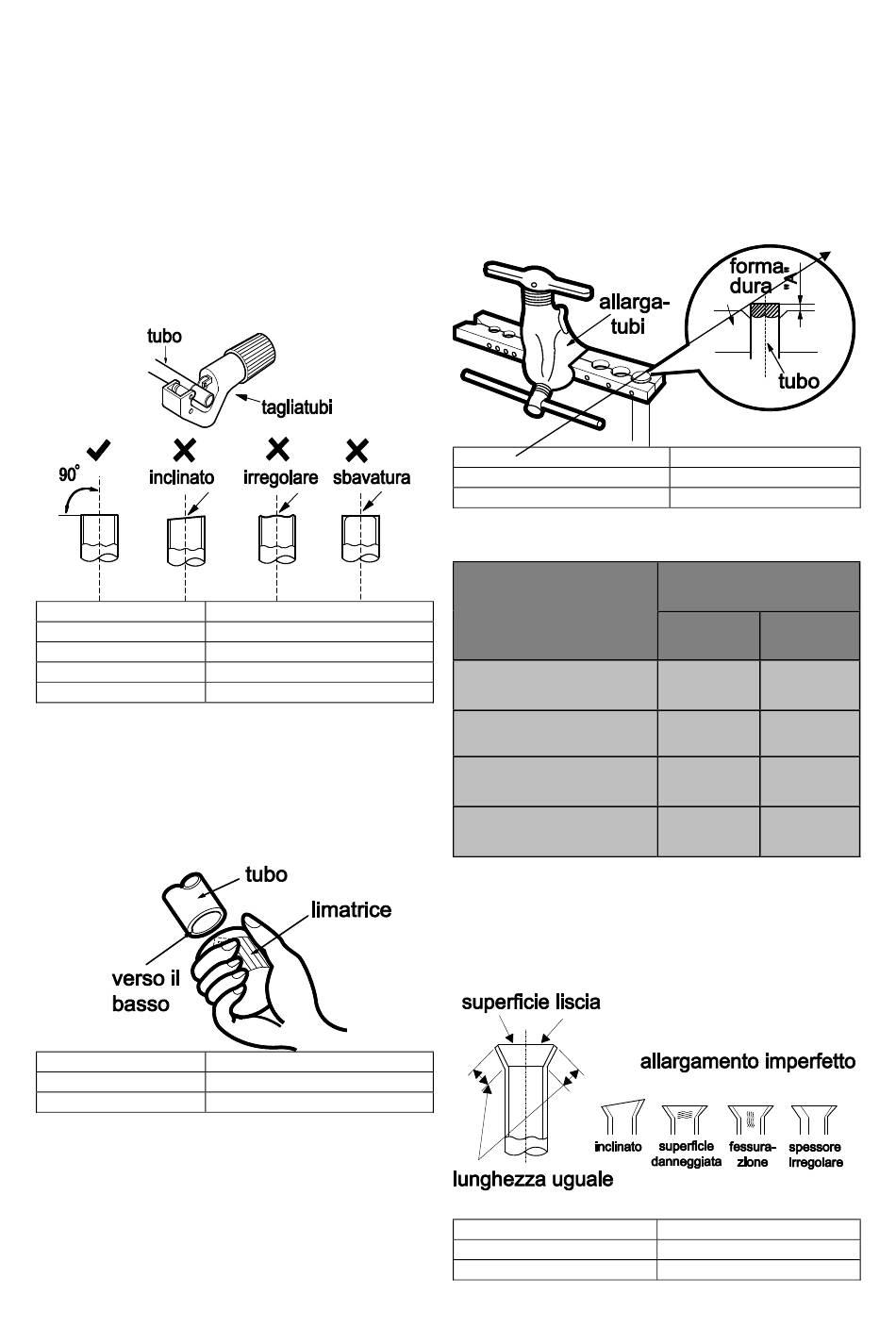

Procédure d'allongement des tuyaux
Note :
Une procédure d'allongement des tuyaux incorrecte est la cause principale des fuites de réfrigérant.
Procéder comme illustré ci-dessous :
1. Couper le tuyau
• Vérifier la longueur du tuyau en fonction de la
distance entre l'unité interne et l'unité externe.
• Couper la longueur de tuyau nécessaire en
utilisant un coupe-tubes.
tubo
tagliatubi
inclinato
irregolare
sbavatura
2. Éliminer les bavures
• Éliminer les bavures avec une limeuse,
en évitant qu'elles ne pénètrent dans
le tuyau.
tubo
limatrice
verso il basso
3. Fixer un tuyau isolant
tuyau
coupe-tubes
incliné
irrégulier
ébavurage
tuyau
limeuse
vers le bas
5. Élargir l'ouverture
Élargir l'ouverture en utilisant un élargisseur de
tube.
allargatubi
forma dura
tubo
Note :
• A change en fonction du diamètre
Diamètre extérieur (mm)
6,35(1/4")
9,52 (3/8")
12,7(1/2")
15,88(5/8")
6. Inspection
Vérifier la qualité de l'ouverture élargie.
défauts, élargir à nouveau l'ouverture en suivant la
procédure décrite ci-dessus.
superficie liscia
allargamento imperfetto
lunghezza uguale
177
élargisseur de tube
forme dure
tuyau
:
A (mm)
Maxi Mini
1,3 0,7
1,6 1,0
1,8 1,0
2,4 2,2
En cas de
surface lisse
élargissement imparfait
longueur identique
