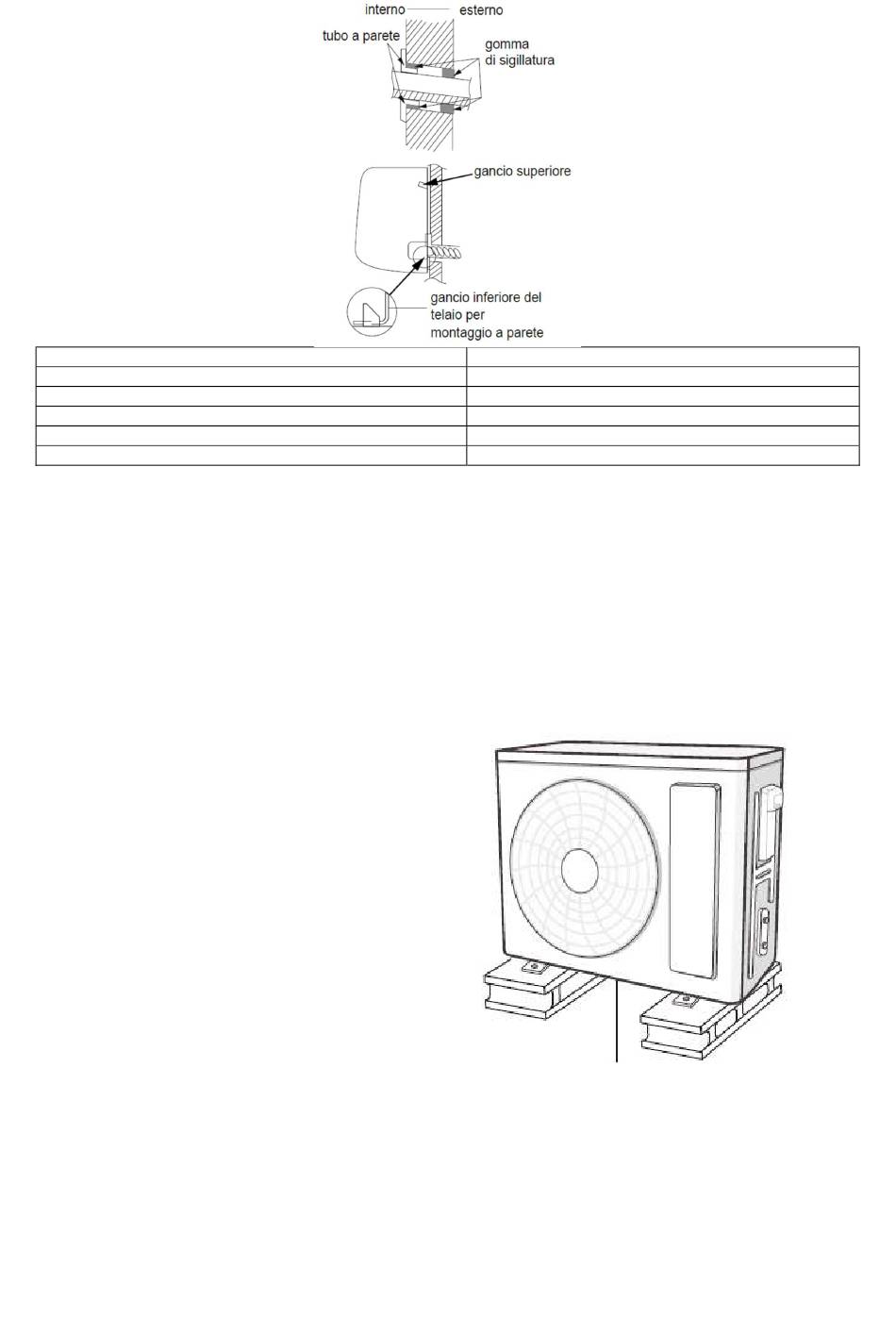

interno
esterno
tubo a parete
gomma di sigillatura
gancio superiore
Gancio inferiore del telaio di montaggio a parete
Note :
•
Ne pas trop plier le tuyau d'évacuation pour éviter tout phénomène d'obstruction de ce dernier.
Installation de l'unité externe
Phase un : fixer le support de l'unité externe
1. Choisir l'emplacement de l'installation en fonction de la structure de la maison.
2. Fixer le support de l'unité externe à l'endroit choisi à l'aide de vis à expansion.
Note :
• Adopter des mesures de protections suffisantes
lors de l'installation de l'unité externe.
• S'assurer que le support puisse supporter au
moins quatre fois le poids de l'unité.
• L'unité externe doit être placée au moins 3 cm
au-dessus du sol afin de permettre l'installation du
joint d'évacuation.
• Pour l'unité dont la capacité de réfrigération est
égale à 2300W~ 5000W, il faut 6 vis à
expansion ; pour l'unité dont la capacité de
réfrigération est égale à 6000W ~ 8000W, il faut
8 vis à expansion ; pour l'unité dont la capacité
de réfrigération est égale à 10000W ~ 16000W,
il faut 10 vis à expansion.
intérieur
extérieur
tuyau mural
caoutchouc de scellement
crochet supérieur
crochet inférieur du cadre de montage au mur
au moins 3 cm au-dessus du sol
