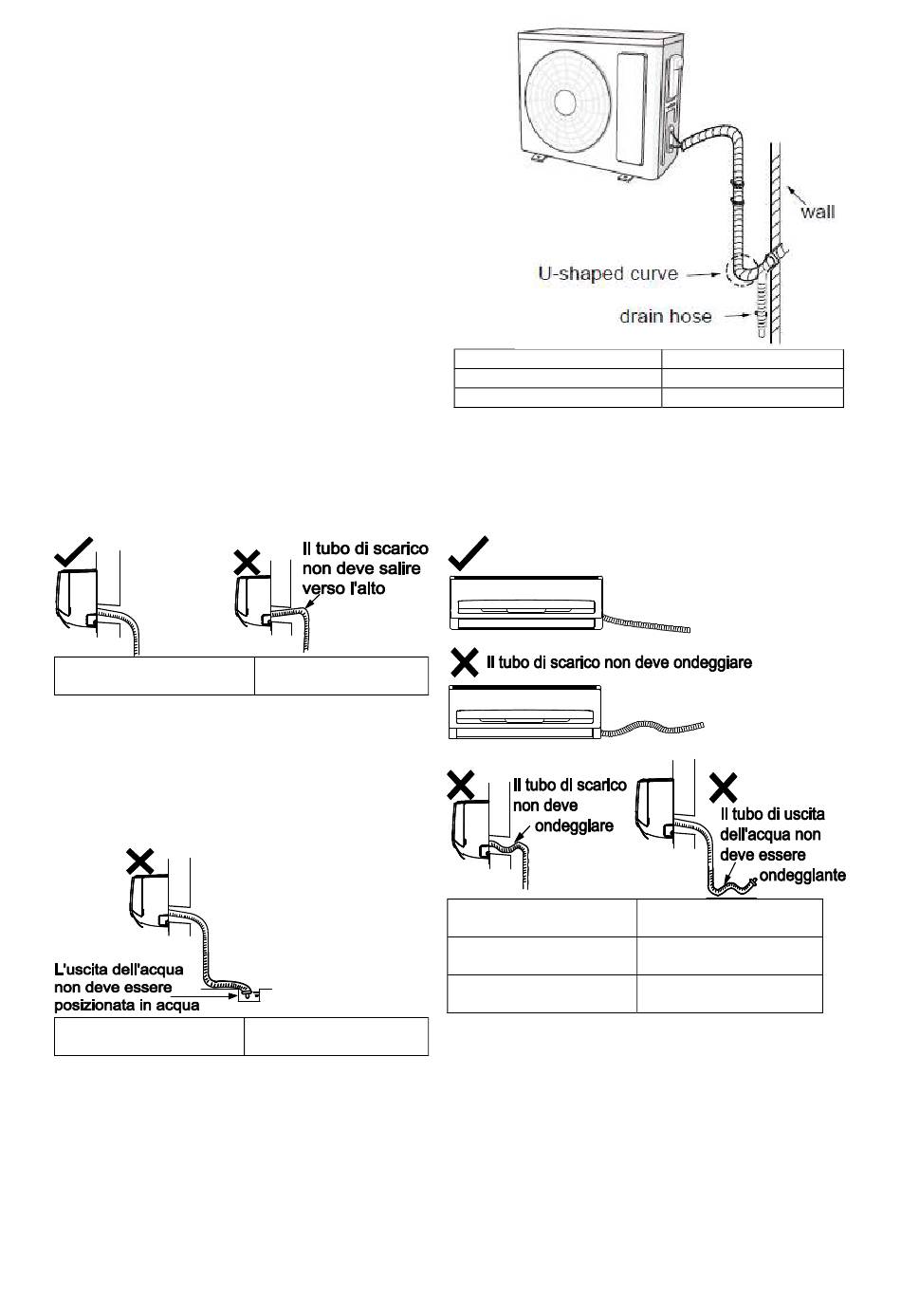

Fase seis: colocar los tubos
1. Los tubos se deben colocar a lo largo de la
pared, curvándolos lo indispensable y en lo
posible ocultándolos. Semidiámetro mínimo de
curvado del tubo: 10 cm.
2. Si la unidad externa está más arriba que el
orificio en la pared, es necesario crear en el tubo
una curva en U antes de colocarlo en la
habitación, para impedir la entrada de la lluvia.
Nota:
• La altura del tubo de desagüe en la pared no
debe superar la del orificio del tubo de salida de
la unidad interna.
Il tubo di scarico non deve
salire verso l'alto
• La salida del agua no se debe poner en agua,
para que el desagüe sea uniforme.
L'uscita dell'acqua non deve
essere posizionata in acqua
El tubo de desagüe no
debe ir hacia arriba
La salida del agua no se
debe poner en agua.
wall
U-shaped curve
Drain hose
• Inclinar levemente el tubo de desagüe hacia
abajo. El tubo de desagüe no debe estar curvado,
levantado, ondulado, etc.
Il tubo di scarico non deve
ondeggiare
Il tubo di scarico non deve
ondeggiare
Il tubo di uscita dell'acqua
non deve essere ondeggiante
298
pared
curva en U
tubo de desagüe
El tubo de desagüe no debe
estar ondulado
El tubo de desagüe no debe
estar ondulado
El tubo de salida del agua no
debe estar ondulado
