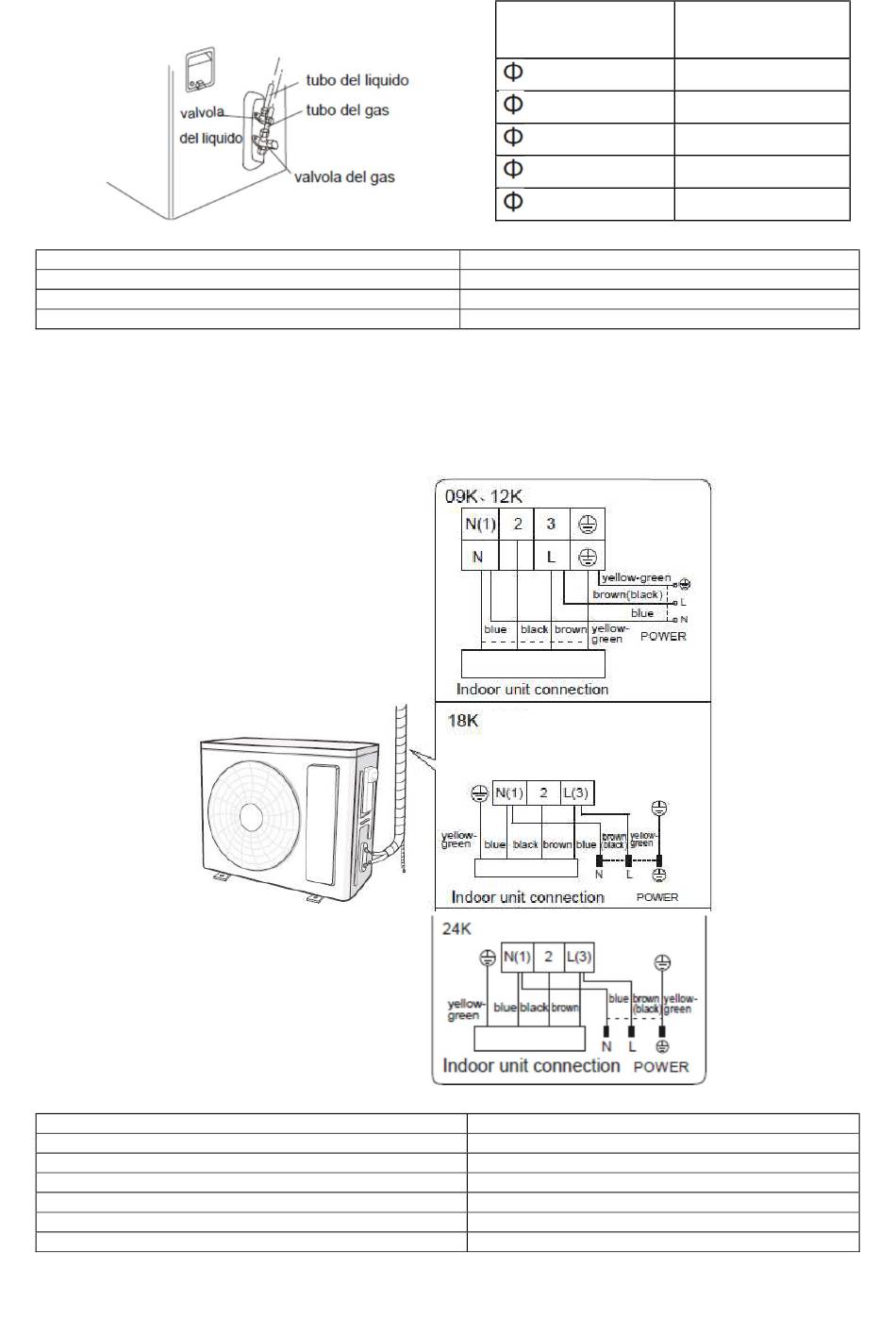

Phase cinq : raccorder le câble électrique externe
1. Retirer l'attache du câble, raccorder le câble d'alimentation et le câble de commande de signal
(uniquement pour l'unité de refroidissement et chauffage) à la borne de câblage en respectant la couleur.
Les fixer avec les vis.
blue
black
brown
blue
yellow-green
POWER
Indoor unit connection
Diamètre de l'écrou
hexagonal
6
9,52
12
16
19
vanne du liquide
tuyau du liquide
tuyau du gaz
vanne du gaz
bleu
noir
marron
bleu
jaune-verre
ALIMENTATION
Raccordement de l'unité interne
171
Couple de serrage
(Nm)
15~20
30~40
45~55
60~65
70~75
