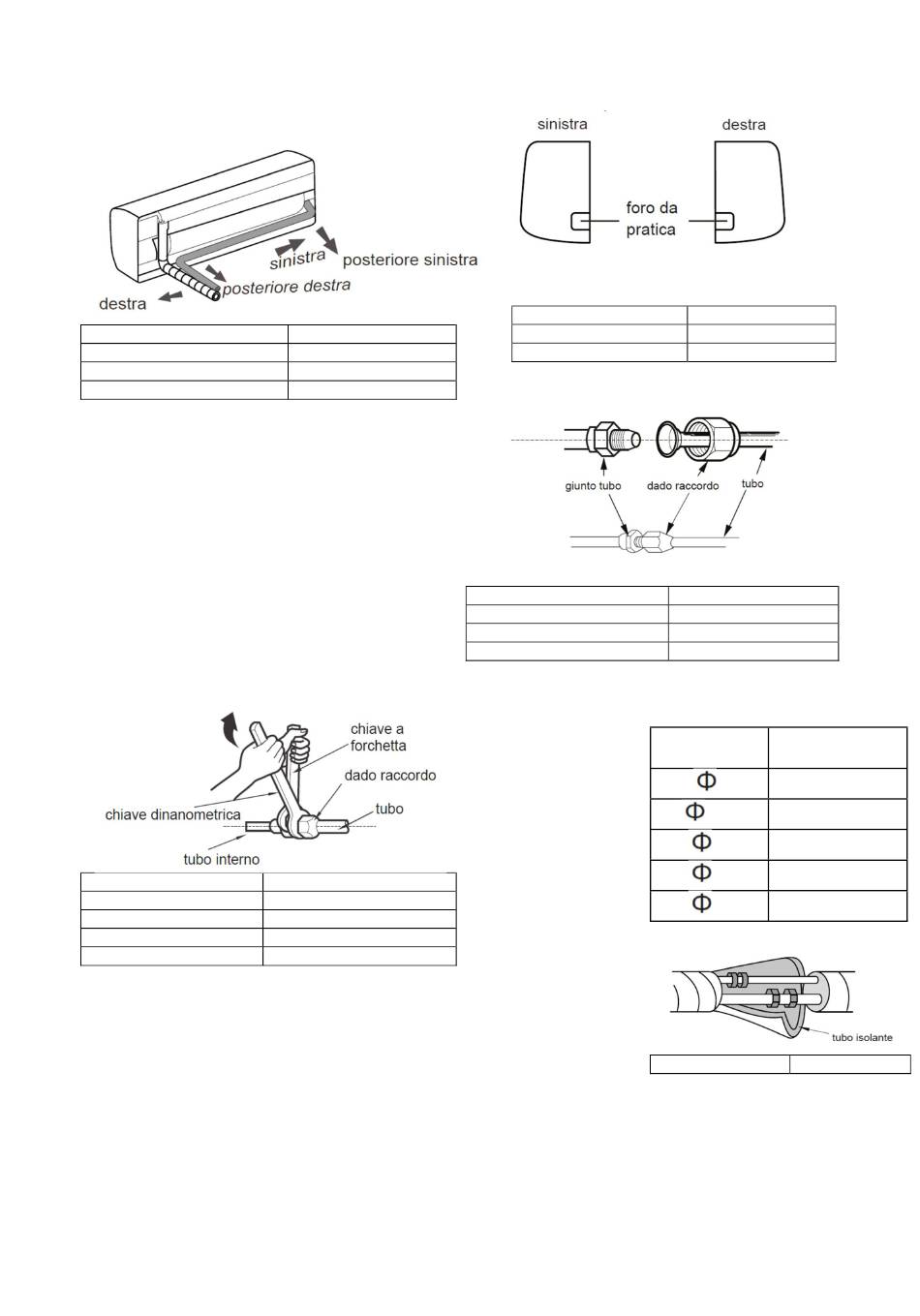

Phase quatre : tuyau de sortie
Il est possible de faire sortir le tuyau dans différentes
directions : droite, arrière droite, gauche ou arrière
droite.
destra
Posteriore destra
sinistra
Posteriore sinistra
Phase cinq : raccorder le tuyau de
l'unité interne
1.
Positionner le joint du tuyau dans l'évasement
correspondant.
2. Pré-serrer l'écrou du raccord à la main.
3. Régler la force du couple en consultant le
tableau ci-dessous. Positionner la clé à fourche
sur le joint du tuyau et la clé dynamométrique
sur l'écrou du raccord. Serrer l'écrou avec la
clé
chiave a forchetta
Chiave dinamometrica
Tubo interno
Dado raccordo
tubo
Envelopper le tube interne et le joint du tube de raccordement avec le tube
isolant puis avec le ruban adhésif.
droite
arrière droite
gauche
arrière gauche
clé à fourche
clé dynamométrique
tuyau interne
écrou du raccord
tuyau
Lorsque l'on a choisi la direction de sortie
(gauche ou droite), pratiquer en bas le
trou correspondant.
destra
foro da praticare
sinistra
giunto
tubo
dado
raccordo
166
droite
trou à effectuer
gauche
joint
tuyau
écrou
raccord
Diamètre de
Couple de serrage
l'écrou hexagonal
(Nm)
15~20
6
30~40
9,52
45~55
12
60~65
16
70~75
19
tubo isolante
tube isolant
