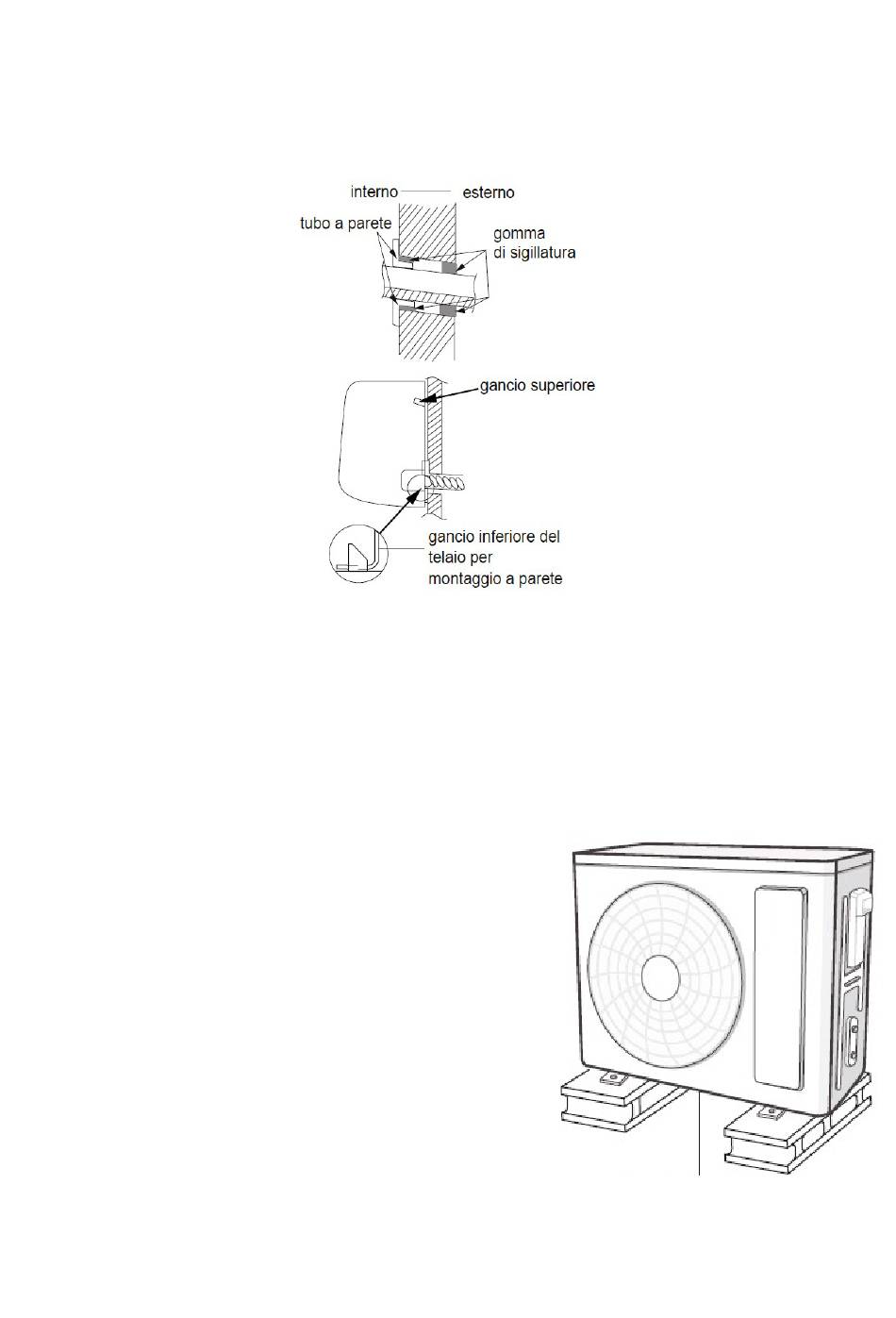

Fase nove: appendere l'unità interna
1.Inserire i tubi, una volta fasciati, nel tubo a parete e farli passare attraverso il foro nella parete.
2.Appendere l'unità interna alla piastra di montaggio a parete.
3.Riempire lo spazio tra i tubi e il foro nella parete con sigillante.
4.Fissare il tubo a parete.
5. Controllare che l'unità interna sia installata saldamente e sia ben accostata alla parete.
Nota:
• Non piegare eccessivamente il tubo di scarico per evitare ostruzioni.
Installazione dell'unità esterna
Fase uno: fissare il supporto dell'unità esterna
1.Scegliere la collocazione dell'impianto in base alla struttura della casa.
2.Fissare il supporto dell'unità esterna nella posizione scelta mediante viti ad espansione.
Nota:
• Adottare misure di protezione sufficienti nel procedere
all'installazione dell'unità esterna.
• Assicurarsi che il supporto possa sostenere almeno
quattro volte il peso dell'unità.
• L'unità esterna deve essere collocata almeno 3 cm sopra
il pavimento per poter installare il giunto di scarico.
• Per l'unità con capacità refrigerante pari a 2300W~
5000W, sono necessarie 6 viti ad espansione; per l'unità
con capacità refrigerante pari a 6000W ~ 8000W sono
necessarie 8 viti ad espansione; per l'unità con capacità
refrigerante pari a 10000W ~ 16000W, sono necessarie
Almeno 3 cm dal pavimento
10 viti ad espansione.
47
