BENUTZER- und INSTALLATIONSHANDBUCH
INDOOR UN1TS
Bitte lesen Sie diese Anleitung vor der Installation und dem Gebrauch der
Klimaanlage sorgfältig durch und bewahren Sie sie zum späteren Nachschlagen
auf.
X3 ECO PLUS

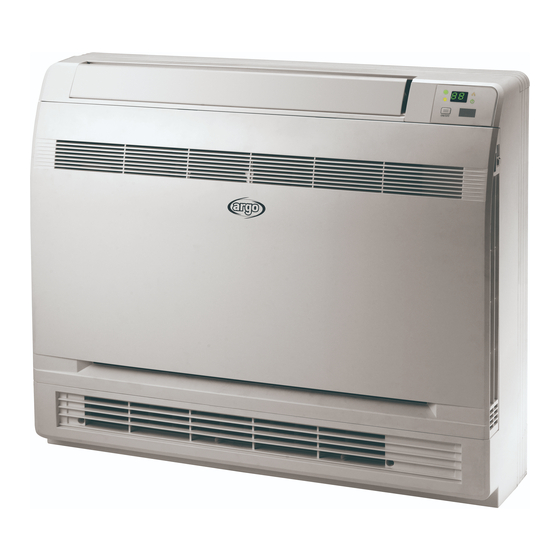

KONSOLEN-INNENGERÄTE
FÜR MONOSPLIT - R32
X31 ECO PLUS AF27 HL
X31 ECO PLUS AF35 HL
X31 ECO PLUS AF52 HL
V02/21

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Argo X3 ECO PLUS

Inhaltszusammenfassung für Argo X3 ECO PLUS

  • Seite 1 X3 ECO PLUS KONSOLEN-INNENGERÄTE FÜR MONOSPLIT - R32 BENUTZER- und INSTALLATIONSHANDBUCH INDOOR UN1TS X31 ECO PLUS AF27 HL X31 ECO PLUS AF35 HL X31 ECO PLUS AF52 HL Bitte lesen Sie diese Anleitung vor der Installation und dem Gebrauch der Klimaanlage sorgfältig durch und bewahren Sie sie zum späteren Nachschlagen...

  • Seite 2: Inhaltsverzeichnis

    Inhalt BETRIEBSANLEITUNG Das Kältemittel .............................. 1 Vorsichtsmaßnahmen ............................ 2 1. Teilnamen und ihre Funktionen ......................... 7 2. So bedienen Sie das Gerät mit der Fernbedienung .................. 8 3. Wartung ..............................13 4. Leitfaden zur Bedienung .......................... 16 5. Vorsichtsmaßnahmen ..........................18 6.

  • Seite 3: Erläuterung Von Symbolen

    Erläuterung von Symbolen Weist auf eine gefährliche Situation hin, die, wenn sie nicht GEFAHR vermieden wird, zum Tod oder zu schweren Verletzungen führen wird. WARNUN Weist auf eine gefährliche Situation hin, die, wenn sie nicht vermieden wird, zum Tod oder zu schweren Verletzungen führen kann.

  • Seite 4: Das Kältemittel

    Das Gerät ist mit brennbarem Gas R32 gefüllt. Lesen Sie vor der Installation und Benutzung des Geräts die Bedienungsanleitung. Lesen Sie vor der Installation des Geräts die Installationsanleitung. Wenden sich Reparaturen nächstgelegene autorisierte Servicezentrum und halten Sie sich strikt an das Servicehandbuch des Herstellers.

  • Seite 6: Vorsichtsmaßnahmen

    Vorsichtsm BETRIEBSANLEITUNG aßnahmen WARNUNG Betrieb und Wartung Dieses Gerät kann von Kindern ab 8 Jahren und darüber sowie von Personen mit verringerten physischen, sensorischen oder geistigen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Geräts unterwiesen wurden und die damit verbundenen Gefahren verstehen.
  • Seite 7 Berühren Sie nach dem Entfernen des Filters nicht die Lamellen, um Verletzungen zu vermeiden. Verwenden Sie zum Trocknen des Filters kein Feuer oder einen Haartrockner, um Verformungen und Brandgefahr zu vermeiden.
  • Seite 8 Vorsichtsm BETRIEBSANLEITUNG aßnahmen WARNUNG Die Wartung muss von qualifiziertem Fachpersonal durchgeführt werden. Andernfalls kann es zu Verletzungen oder Schäden kommen. Reparieren Sie das Klimagerät nicht selbst. Dies kann einen elektrischen Schlag oder Schäden verursachen. Wenden Sie sich bitte an Ihren Händler, wenn Sie die Klimaanlage reparieren müssen.
  • Seite 9 ausschalten, drücken Sie diesen Schalter bitte mit einem isolierenden Gegenstand, der kein Metall ist. Treten Sie nicht auf die obere Platte des Außengeräts und stellen Sie keine schweren Gegenstände darauf ab. Dies kann zu Schäden oder Verletzungen führen.
  • Seite 10 Vorsichtsm BETRIEBSANLEITUNG aßnahmen WARNUNG Anlage Die Installation muss von qualifizierten Fachleuten durchgeführt werden. Andernfalls kann es zu Verletzungen oder Schäden kommen. Bei der Installation des Geräts müssen die elektrischen Sicherheitsvorschriften beachtet werden. Verwenden Sie gemäß den örtlichen Sicherheitsvorschriften einen qualifizierten Stromversorgungs- und Stromkreisunterbrechungskreis.
  • Seite 11 und den Erdungsdraht der Steckdose ordnungsgemäß Stellen Sie sicher, dass die Stromzufuhr unterbrochen ist, bevor Sie Arbeiten im Zusammenhang mit Elektrizität und Sicherheit durchführen.
  • Seite 12 Vorsichtsm BETRIEBSANLEITUNG aßnahmen WARNUNG Schalten Sie das Gerät nicht vor Abschluss der Installation ein. Wenn das Netzkabel beschädigt ist, muss es durch den Hersteller, seinen Kundendienst oder eine ähnlich qualifizierte Person ersetzt werden. Personen, um eine Gefahr zu vermeiden. Die Temperatur des Kältemittelkreislaufs ist hoch, bitte halten Sie das Verbindungskabel vom Kupferrohr fern.
  • Seite 13 ausreicht, wenden Sie sich bitte an den Lieferanten, um ein neues Kabel zu erhalten. Vermeiden Sie es, das Kabel selbst zu verlängern.
  • Seite 14 Vorsichtsm BETRIEBSANLEITUNG aßnahmen WARNUNG Bei der Klimaanlage mit Stecker sollte der Stecker nach Abschluss der Installation erreichbar sein. Für das Klimagerät ohne Stecker muss ein Trennschalter in die Leitung eingebaut werden. Wenn Sie das Klimagerät an einem anderen Ort aufstellen müssen, darf diese Arbeit nur von einer qualifizierten Person ausgeführt werden.

  • Seite 15: Namen Der Teile Und Ihre Funktionen

    Namen der Teile und ihre Funktionen BETRIEBSANLEITUNG INDOOR UNIT VORSICHT Bevor Sie die Frontplatte öffnen, müssen Sie Wahlschalter für den Luftauslass sicherstellen, dass stoppen Sie den Betrieb und schalten Sie den Diese Einstellung bläst Luft aus Unterbrecher aus. nur oberer Auslass. Berühren Sie nicht die Metallteile auf der Mit dieser Einstellung wird automatisch Innenseite...
  • Seite 16 So bedienen Sie das Gerät mit der Fernbedienung BETRIEBSANLEITUNG Fernsteuerung Beschreibung EIN/AUS Drücken Sie die Taste, um den Betrieb zu starten oder zu stoppen. : Drücken Sie diese Taste, um die Temperatureinstellung zu verringern. : Drücken Sie diese Taste, um die Temperatureinstellung zu erhöhen.
  • Seite 17 LICHT Drücken Sie die Taste, um das Licht ein- und auszuschalten. WiFi...

  • Seite 18: So Bedienen Sie Das Gerät Mit Der Fernbedienung

    So bedienen Sie das Gerät mit der Fernbedienung BETRIEBSANLEITUNG Fernsteuerung Beschreibung Anmerkung: ● Dies ist eine allgemeine Verwendung Fernbedienung, es könnte für die Klimaanlagen mit Multifunktion verwendet werden; Für einige Funktion, die das Modell nicht haben, wenn Sie die entsprechende Taste auf der Fernbedienung, dass das Gerät den ursprünglichen Betriebszustand zu halten.
  • Seite 19 Geschwindigkeit weiter. Halten Sie in dieser Zeit die Gebläsedrehzahltaste 2 Sekunden lang gedrückt, um das Innenraumgebläse direkt zu stoppen. ● Die Funktion X-FAN ist ausgeschaltet: Nach dem Ausschalten des Geräts durch Drücken der Taste ON/OFF wird die komplette Das Gerät wird direkt ausgeschaltet.
  • Seite 20 So bedienen Sie das Gerät mit der Fernbedienung BETRIEBSANLEITUNG SWING: Drücken Sie diese Taste, um den Abwärtsschwenkwinkel einzustellen, der sich kreisförmig wie unten dargestellt ändert: oder gesendet wird, trägt das Gerät Diese Fernbedienung ist universell. Wenn ein Befehl , den Befehl aus a l s zeigt an, dass die Leitjalousie schwingt: ICH FÜHLE: Drücken Sie diese Taste, um die I FEEL-Funktion einzuschalten.
  • Seite 21 ändern, sondern direkt die "Turbo"-Taste zur Bestätigung zu drücken. Hinweis: Wenn bei dem oben beschriebenen Voreinstellungs- oder Abfrageverfahren innerhalb von 10 Sekunden keine Taste gedrückt wird, wird die Schlafkurveneinstellung automatisch beendet und die ursprüngliche Anzeige wiederhergestellt, wenn innerhalb von 10 Sekunden keine Taste gedrückt wird. Drücken Sie während des Voreinstellungs- oder Abfragevorgangs "ON/OFF".
  • Seite 22 So bedienen Sie das Gerät mit der Fernbedienung BETRIEBSANLEITUNG TEMP: Drücken Sie diese Taste, um die Anzeige der eingestellten Innentemperatur oder der Raumtemperatur auszuwählen, wenn das Innengerät zum ersten Mal eingeschaltet wird, Wenn der Temperaturanzeige-Status von einem anderen Status auf " "...
  • Seite 23 ist, wird das " WiFi "-Symbol auf der Fernbedienung angezeigt; wenn das Gerät ausgeschaltet ist, drücken Sie die Tasten "MODE" und " WiFi ". gleichzeitig für 1s drücken, wird das WiFi-Modul auf die Werkseinstellung zurückgesetzt. ● Diese Funktion ist nur bei einigen Modellen verfügbar. Kombination der Tasten "+"...

  • Seite 24: Auswechseln Der Akkus

    So bedienen Sie das Gerät mit der Fernbedienung BETRIEBSANLEITUNG Kombination der Tasten "MODE" und "-": Zum Umschalten zwischen Fahrenheit und Celsius " " "-" Drücken Sie bei ausgeschaltetem Gerät die Tasten MODE gleichzeitig, um zwischen zu wechseln. Kombination der Tasten "TEMP" und "CLOCK": Über die Energiesparfunktion Drücken Sie "TEMP"...

  • Seite 25: Wartung

    Wartung BETRIEBSANLEITUNG Vor der Inspektion und Wartung des Geräts. BITTE stellen Sie den Netzschalter auf "OFF", um die Stromzufuhr zu unterbrechen. Einheit s ● Innengerät, Außengerät und Fernbedienung 1. Wischen Sie sie mit einem trockenen, weichen Tuch ab. ● Frontplatte Öffnen Sie die Frontplatte.

  • Seite 26: Anmerkung

    Wartung BETRIEBSANLEITUNG 4. Reinigen oder ersetzen Sie den Filter. 5. Setzen Sie den Luftfilter so ein, wie er war, und schließen Sie die Frontplatte. • Der Betrieb ohne Luftfilter kann zu Problemen führen, da sich Staub ansammelt. im Inneren des Innengeräts. 6.

  • Seite 27: Vor Einer Langen Stillstandszeit

    Wartung BETRIEBSANLEITUNG Siehe Überprüfen Sie, ob der Sockel, der Ständer und die anderen Anschlüsse des Außengeräts nicht verrottet oder korrodiert sind. Vergewissern Sie sich, dass die Lufteinlässe und -auslässe des Innen- und Außengeräts nicht blockiert sind. Prüfen Sie, ob der Abfluss während des KÜHL- oder TROCKEN-Betriebs reibungslos aus dem Abflussschlauch kommt.
  • Seite 28 Betriebsanleitung BETRIEBSANLEITUNG Funktionsprinzip und spezielle Funktionen für die Kühlung Das Prinzip: Die Klimaanlage nimmt die Wärme im Raum auf und gibt sie an die Außenluft ab, so dass bei sinkender Innentemperatur die Kühlleistung mit der Außentemperatur steigt oder fällt. Gefrierschutzfunktion: Wenn das Gerät im COOL-Modus und bei niedrigen Temperaturen läuft, bildet sich Frost auf dem Wärmetauscher.
  • Seite 29 Betriebsanleitung BETRIEBSANLEITUNG Um die kühle Luft im Raum zu verteilen, Die Temperatur sollte nicht niedriger stellen Sie die Richtung des Luftstroms so ein, eingestellt werden, als Sie sie benötigen. Dies wie es die Pfeile zeigen (siehe Abbildung), um würde zu höheren Energiekosten führen. die kühle Luft zu verteilen.

  • Seite 31: Vorsichtsmaßnahmen

    Vorsichtsmaß BETRIEBSANLEITUNG nahmen Überprüfen Sie die elektrische Anlage Schalten Sie das Klimagerät aus, wenn es (Spannung und Frequenz). Verwenden Sie für während des Betriebs zu Störungen kommt, den Betrieb des Klimagerätes die auf dem Gerät und schalten Sie den Hauptschalter der angegebene Stromversorgung und nur Stromversorgung aus, wenn das Gerät Sicherungen mit der angegebenen Leistung.

  • Seite 33: Überprüfung Vor Kontaktaufnahme Mit Dem Servicemitarbeiter

    Überprüfung vor Kontaktaufnahme mit dem BETRIEBSANLEITUNG Servicemitarbeiter Überprüfen Sie die folgenden Punkte, bevor Sie sich an den Kundendienst wenden, vielleicht finden Sie eine Lösung für Ihr Problem. Wenn das Gerät nach der Überprüfung immer noch nicht funktioniert, wenden Sie sich bitte an Ihren Händler vor Ort. PROBLEM URSACH Prüfen Sie, ob das Stromkabel beschädigt ist und ob der...

  • Seite 34: Installationsanweisungen

    Installation der Inneneinheit INSTALLATIONSANWEISUNGE WAHL DES AUFSTELLUNGSORTES. Freigelegt Halb verdeckt Verdeckt Ein solcher Ort, an dem die kühle Luft im • Montageplatte ganzen Raum verteilt werden kann. Ein Ort, an dem das Kondenswasser leicht • abfließen kann . Ein Ort, der das Gewicht der Inneneinheit tragen kann. •...
  • Seite 35 Das Innengerät kann in jeder der drei hier gezeigten Ausführungen montiert werden. Die Konsole muss auf dem Boden oder an einer Stelle installiert werden, die 0,3 m vom Boden entfernt ist.
  • Seite 36 Installation der Inneneinheit INSTALLATIONSANWEISUNG Kältemittelleitungen Bohren Sie ein Loch (55 mm Durchmesser) an der Stelle, die in der Abbildung unten mit dem Symbol gekennzeichnet ist. Die Lage des Lochs ist unterschiedlich, je nachdem, welche Seite des Rohrs herausgenommen wird. Zur Verrohrung siehe Anschluss der Kältemittelleitung unter Installation des Innengeräts (1). Lassen Sie um das Rohr herum Platz, um den Anschluss des Innengeräts zu erleichtern.
  • Seite 37 Installation der Inneneinheit INSTALLATIONSANWEISUNG Bohren eines Walzenlochs und Verlegen eines in die Walze eingebetteten Rohrs Bei Wänden, die einen Metallrahmen oder eine Metallplatte enthalten, müssen Sie Innen Außerhalb ein in die Wand eingelassenes Rohr und eine Wandabdeckung in der Durchführungsöffnung verwenden, um ein Austreten von Wasser zu verhindern. Wandeingebettetes Rohr Achten Sie darauf, die Lücken um die Rohre herum mit Dichtungsmaterial...
  • Seite 38 Installation der Inneneinheit INSTALLATIONSANWEISUNG Installation des Innengeräts Regist erkarte 1.Vorbereitung Gehäuse Öffnen Sie die Frontblende, entfernen Sie die 4 Schrauben und demontieren Sie das Frontgitter, Kühl ergrill indem Sie es nach vorne ziehen. vorn Folgen Sie den Pfeilen, um die Verschlüsse des Frontplatte vorderen Gehäuses zu lösen und es abzunehmen.
  • Seite 39 Installation der Inneneinheit INSTALLATIONSANLEITUNG S Die Montageplatte sollte an einer Wand angebracht werden, die das Gewicht des Innengeräts tragen kann. 1) Befestigen Sie die Montageplatte provisorisch an der Wand, vergewissern Sie sich, dass das Paneel völlig eben ist, und markieren Sie die Bohrpunkte an der Wand. 2) Befestigen Sie die Montageplatte mit Schrauben an der Wand.
  • Seite 40 Installation der Inneneinheit INSTALLATIONSANWEISUN Anschluss der Kältemittelleitung 1) Verwenden Sie beim Anziehen der Bördelmuttern Drehmomentschlüssel, um Beschädigungen der Bördelmuttern und Gaslecks zu vermeiden. Gabelschlüssel (fest) Hier mit Kühlöl bestreichen Bördelmutter Schrauben Anschlussleitung schlüssel Rohrleitung Innengerät 2) Richten Sie die Mittelpunkte der beiden Bördelungen aus, ziehen Sie die Bördelungen fest und ziehen Sie die Bördelmuttern 3 bis 4 Umdrehungen von Hand an.
  • Seite 41 Wärmedämm Gasseite Flüssige Wärmedämmung von ung von Seite Gasleitungen Flüssigkeitsrohre 09K/12K 09K/12K Außendurchm Außendurchm Außendurchm I.D. 12-15mm I.D. 14-16mm I.D. 8-10mm esser: 9,5 mm esser 12,7 mm esser 6,4 mm Dicke 0,8 mm Dicke 10mm Min. Verwenden Sie separate Wärmedämmungsrohre für Gas- und Flüssigkältemittelleitungen.

  • Seite 42: Prüfung Auf Gasaustritt

    Installation der Inneneinheit INSTALLATIONSANWEISUNG Prüfung auf Gasaustritt Kontrolle auf Gasaustritt nach der Luftspülung Siehe die Abschnitte über Luftspülungen und Gasleckprüfungen in der Installationsanleitung für das Außengerät. Prüfen Sie hier, ob Gas austritt, indem Sie Seifenwasser auftragen und das Gas sorgfältig prüfen. wischen Sie das Seifenwasser nach der Prüfung ab.

  • Seite 43: Verkabelung

    Installation der Inneneinheit INSTALLATIONSANWEISUNGE Verkabelung Bei einem Multi-Innengerät installieren Sie es wie in der Installationsanleitung des Multi-Außengeräts beschrieben. Schalten Sie die Sensorbefestigungsplatte ein, entfernen Sie die vordere Metallplattenabdeckung und schließen Sie die Abzweigleitung an die Klemmenleiste an. Abisolieren von Drahtenden (15mm) Stimmen Sie die Farben der Drähte mit den Klemmennummern auf den Klemmenleisten der Innen- und Außengeräte ab und schrauben Sie die Drähte fest an die entsprechenden Klemmen.

  • Seite 44: Vorbereitung Der Rohre

    Vorbereitung der INSTALLATIONSANWEISUNGEN Rohre Falsch Schneidewe Rech rkzeug SCHNEIDEN VON ROHREN UND ELEKTRISCHEN LEITUNGEN Schrägschnitt Grobschnitt Verwenden Sie leicht auf dem Markt erhältliche Schneidwerkzeuge. Messen Sie das äußere und innere Rohr genau. Das Rohr muss etwas länger sein als die Messung. Das Kabel muss 1,5 m länger sein als das Kältemittelrohr.

  • Seite 45: Arbeiten An Kältemittelleitungen

    Arbeiten an INSTALLATIONSANWEISUNG Kältemittelleitungen 9.1 Wählen Sie Kupferrohre für Gase und Flüssigkeiten, wie in der Tabelle angegeben (siehe Rohrtabelle unten) 9.2 Zum Schutz vor Staub und Feuchtigkeit müssen vor der Montage des Rohrs und seiner Isolierung beide Enden des Rohrs abgedeckt werden. 9.3 Wenn es notwendig ist, muss der Biegeradius mehr als 3 cm oder 4 cm betragen.

  • Seite 46: Routinekontrolle Nach Der Installation

    Routinekontrolle nach der Installation INSTALLATIONSANWEISUNG Kontrolle nach der Installation Zu überprüfende Punkte Mögliche Fehlfunktion Situation Wurde sie fest installiert? Das Gerät kann herunterfallen, wackeln oder Geräusche von sich geben. Haben Sie die Kältemitteldichtheitsprüfung Dies kann zu einer unzureichenden Kühlleistung durchgeführt? führen.
  • Seite 47 INSTALLATIONSANWEISUNGE 1. Standardlänge der Anschlussleitung • 5m, 7,5m, 8m. 2. Die Mindestlänge der Anschlussleitung beträgt 3 m. 3. Maximale Länge der Anschlussleitung. Einheit: m Blatt 1 Maximale Länge der Anschlussleitung Maximale Maximale Kühlung Kühlung Länge der Länge der Kapazität Kapazität Anschlussl Anschlussl eitung...
  • Seite 48 Kältemittelfüllmenge pro Meter ist je nach Durchmesser der Flüssigkeitsleitung unterschiedlich. Siehe Blatt 2.
  • Seite 49 INSTALLATIONSANWEISUNG Blatt 2. Zusätzliche Kältemittelfüllmenge für R32 Durchmesser der Drosselung der Drosselklappe Anschlussleitung mm Inneneinheit Außengerät Nur Kühlung, Kühlung Nur Kühlung Flüssigkeits Gasleitung Kühlung und (g / m) leitung Heizung (g / m) Heizung (g / m) <t6 <t9,5 oder <t12 <t6 oder <t16 oder <t19 <t9,5...

  • Seite 50: Sicherer Betrieb Von Brennbarem Kältemittel

    Sicherer Betrieb von brennbarem INSTALLATIONSANWEISUNGEN Kältemittel Qualifikationsanforderungen für Installations- und Wartungspersonal Alle Mitarbeiter, die in der Kälteanlage tätig sind, müssen über eine gültige, von einer maßgeblichen Organisation ausgestellte Zertifizierung und eine von der Branche anerkannte Qualifikation für den Umgang mit Kälteanlagen verfügen. Wenn andere Techniker für die Wartung und Reparatur des Geräts benötigt werden, sollten sie von der Person beaufsichtigt werden, die die Qualifikation für den Umgang mit brennbarem Kältemittel besitzt.
  • Seite 51 Prüfen Sie, ob die Kennzeichnung des Geräts in Ordnung ist. - Ersetzen Sie die unklare oder beschädigte Warnmarkierung. Schweiße Sollten Sie bei der Wartung die Rohre des Kühlsystems durchschneiden oder verschweißen, gehen Sie bitte wie folgt vor:...

  • Seite 52: Sicherer Betrieb Von Brennbarem

    Sicherer Betrieb von brennbarem INSTALLATIONSANWEISUNGE Kältemittel a. Schalten Sie das Gerät aus und unterbrechen Sie die Stromzufuhr b. Beseitigen Sie das Kältemittel c. Staubsaugen d. Reinigen Sie es mit N2-Gas e. Schneiden oder Schweißen f. Zum Schweißen zurück zur Servicestelle tragen Das Kältemittel sollte in den speziellen Lagertank zurückgeführt werden.
  • Seite 53 VERORDNUNG (EU) Nr. 517/2014 - F-GAS Das Gerät enthält R32, ein fluoriertes Treibhausgas mit einem globalen Erwärmungspotenzial (GWP) = 675. R32 darf nicht in die Atmosphäre freigesetzt werden. www.argoclima.com...
  • Seite 54 WIFI-FÜHRER Einstellung und Bedienung der Klimaanlage mit Wifi 1. Stellen Sie sicher, dass das verwendete Gerät (Smartphone oder Tablet) mit einer Standardversion von Android (Version 4.4 oder höher) und iOS (iOS7.0 oder höher) als Betriebssystem ausgestattet ist. Weitere Einzelheiten finden Sie in der App. 2.

  • Seite 55: Hinzufügen Von Einheiten

    2. Anmeldung und Zugang. Nach der Installation der Anwendung öffnen Sie "EWPE SMART" und klicken Sie auf "Anmelden", um sich zu registrieren. BITTE BEACHTEN: • USERNAME: muss EINMALIG sein, bestehend aus Name + Nummer, ohne Leerzeichen (z.B. Rossi57) • Persönliche E-Mail: Wenn Sie bereits registriert sind, rufen Sie Benutzername und Passwort ab.
  • Seite 56 Es erscheint ein Menü mit allen Kategorien von Geräten, die angeschlossen werden können. V 09/19...
  • Seite 57 Wählen Sie den entsprechenden Typ aus: 1) bei einem tragbaren Klimagerät: das dritte Feld von rechts 2) im Falle einer Klimaanlage für Wohngebäude: das erste Feld auf der linken Seite 3) bei kommerziellen Klimageräten: der zentrale Kasten V 09/19...
  • Seite 58 Nachdem Sie die gewünschte Kategorie ausgewählt haben, fahren Sie mit dem Zurücksetzen des Geräts fort. Je nach Art des Geräts/Systems und der Fernbedienung (mit oder ohne WiFi-Schlüssel) können verschiedene Systeme zum Zurücksetzen des Geräts gewählt werden. Folgen Sie Schritt für Schritt den Bedienungsanweisungen je nach ausgewähltem Rückstellsystem.
  • Seite 59 DRAHTSTEUERUNG FERNBEDIENUNG MIT WIFI-TASTE FERNBEDIENUNG OHNE WIFI- ODER TRAGBARE Richten Sie die Fernbedienung auf TASTE (MODE und TURBO) KLIMAANLAGE das Gerät. Richten Sie die Fernbedienung auf (RÜCKSTELLUNG DES Drücken Sie bei ausgeschalteter das Gerät. BEDIENFELDS) Fernbedienung die Tasten "Mode" Drücken Sie die Tasten "Mode" + Drücken Sie die Taste auf + "Wifi"...

  • Seite 60: Konfiguration Der Hauptfunktionen

    Konfiguration der Hauptfunktionen Klicken Sie auf der Startseite auf das Gerät, das Sie steuern möchten, und rufen Sie die Bedienoberfläche des Geräts auf. 1. Auswahl, Betriebsart, Temperatur und Lüftergeschwindigkeit. Modus 2. Temperatur für jeden Modus: einfach den Finger auf die angezeigte Temperatur legen V 09/19...

  • Seite 61: Erweiterte Funktionen Einstellen

    3. Lüftungsgeschwindigkeit für jeden Modus: einfach mit dem Finger auf das Lüftersymbol fahren (die Einstellmöglichkeiten variieren je nach Modus) 4. Erweiterte Funktionen einstellen Klicken Sie auf Funktion (Func) in der unteren linken Ecke der Benutzeroberfläche, um die erweiterten Einstellungen aufzurufen. V 09/19...

  • Seite 62: Einstellung Der Schaukel

    X-FAN fucntion Vertikale Klappenschwenkung HorizontaleKlapp enschwenkung (falls vorhanden) Sleep-FunktionLicht im Display des InnengerätsUmrechnung der Temperatureinheit Einstellung der Schaukel Klicken Sie auf Schwung nach oben und unten, um die Schwungfunktion ein- oder auszuschalten. Klicken Sie auf den Pfeil in der unteren rechten Ecke des Symbols, um zum nächsten Bildschirm zu gelangen und den Schwungpegel einzustellen.

  • Seite 63: Liste Der Vorauswahlen

    Liste der Vorauswahlen Klicken Sie auf Timer. Klicken Sie dann auf + und nehmen Sie Einstellungen vor. Andere Funktionen 1. Menü der Startseite Klicken Sie auf Profil Bild in der oberen linken Ecke der Homepage und stellen Sie die einzelnen Menüfunktionen ein V 09/19...

  • Seite 64: Hausverwaltung

    2. Gruppe Kontrolle Klicken Sie auf Gruppensteuerung, um die vorhandenen Geräte zu verwenden (Beispiel: Ändern Sie den Gruppennamen in "hhh" und richten Sie die Geräte in der Gruppenliste ein). Wenn diese Gruppe in Betrieb ist, können Sie die Einstellungen der gesamten Gruppe ändern. 3.

  • Seite 65: Rückmeldung

    Hilfe Drücken Sie auf Hilfe, um die Anweisungen für EWPE SMART APP anzuzeigen 4. Rückmeldung Klicken Sie auf Feedback, um ein Feedback zum Produkt zu senden. 5. Wie man das WiFi-Modul der Klimaanlage zurücksetzt: Schalten Sie das Gerät mit der Fernbedienung aus und unterbrechen Sie die Stromversorgung des Klimageräts für mindestens 10 Sekunden.
  • Seite 66 Analyse der häufigsten Fehler bei der Netzeinstellung: Wenn die Kurzstreckensteuerung nicht funktioniert, führen Sie die unten aufgeführten Kontrollen durch: • Vergewissern Sie sich, dass das Klimagerät an die Stromversorgung angeschlossen ist. • Vergewissern Sie sich, dass die WiFi-Funktion des Klimageräts normalerweise aktiv ist. •...

Diese Anleitung auch für:

X31 eco plus af27 hlX31 eco plus af35 hlX31 eco plus af52 hl
