Instalación de la unidad externa

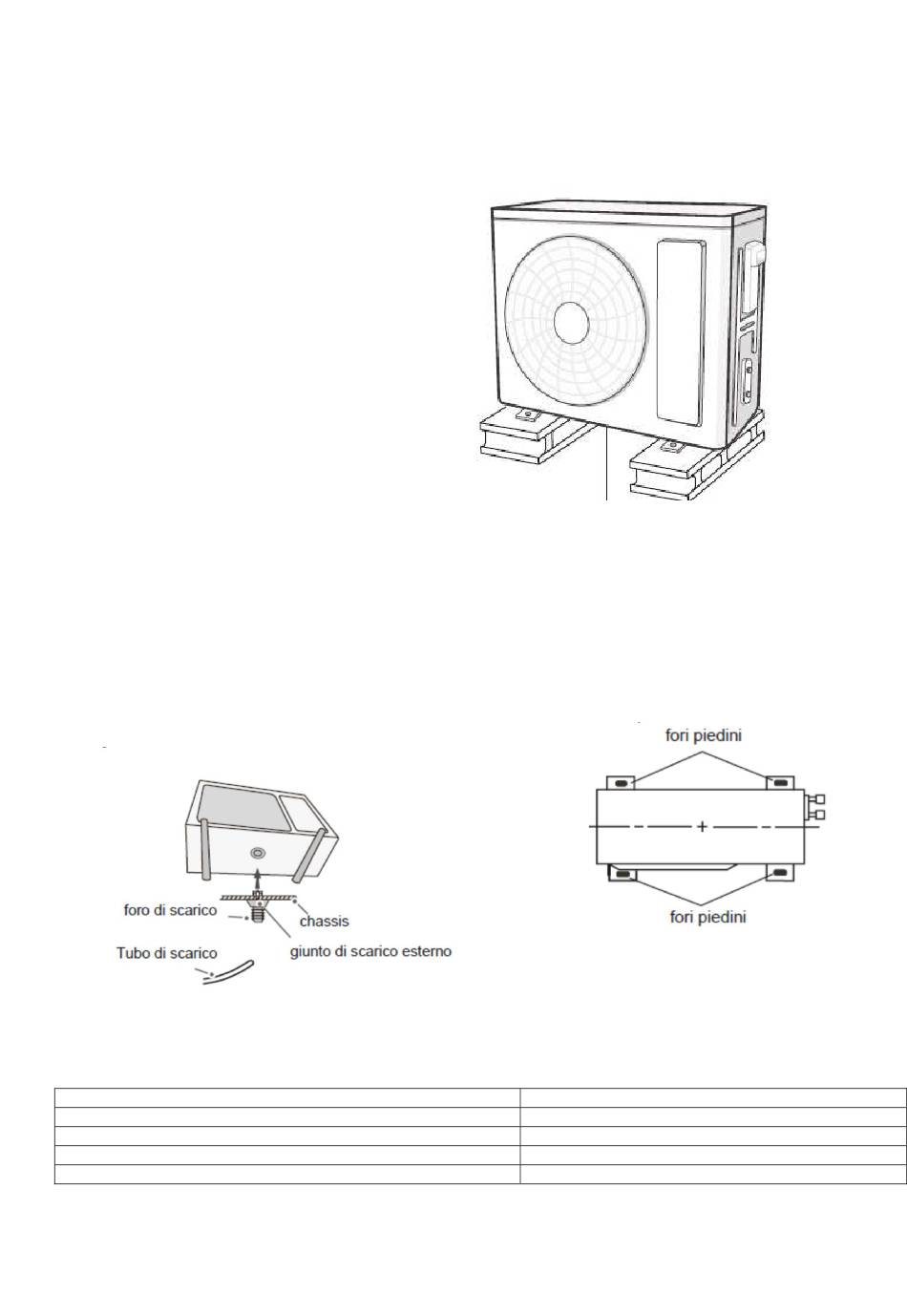

Fase uno: fijar el soporte de la unidad externa
1. Elegir la posición de la instalación en base a la estructura de la vivienda.
2. Fijar el soporte de la unidad externa en la posición elegida mediante tornillos de expansión.
Nota:
• Adoptar medidas de protección suficientes al
realizar la instalación de la unidad
• Asegurarse de que el soporte pueda sostener
como mínimo el peso de la unidad multiplicado
por cuatro.
• La unidad externa se debe colocar al menos a
3 cm del pavimento para que sea posible instalar
la junta de desagüe.
• Para la unidad con capacidad refrigerante de
2300W~ 5000W son necesarios 6 tornillos de
expansión; para la unidad con capacidad
refrigerante de 6000W ~ 8000W son necesarios
8 tornillos de expansión; para la unidad con
capacidad refrigerante de 10000W ~ 16000W,
son necesarios 10 tornillos de expansión.
Fase dos: instalar la junta de desagüe
1. Conectar la junta de desagüe externa al orificio en el
bastidor como se indica en la foto siguiente.
2. Conectar el tubo flexible de desagüe al orificio de
desagüe.
En cuanto a la forma de la junta de drenaje, consulte
al producto actual. No instale el drenaje.
articulación en la zona de frío severo. De lo contrario,
será escarchado y luego causar un mal funcionamiento.
foro di scarico
tubo di scarico
chassis
giunto di scarico esterno
fori piedini
externa.
al menos a 3 cm del pavimento
295
Fase tres: fijar la unidad externa
1. Poner la unidad externa sobre el soporte.
2. Fijar la unidad externa con pernos en los
orificios de los pies de la unidad.
orificio de desagüe
tubo de desagüe
bastidor
junta de desagüe externa
orificios de los pies
