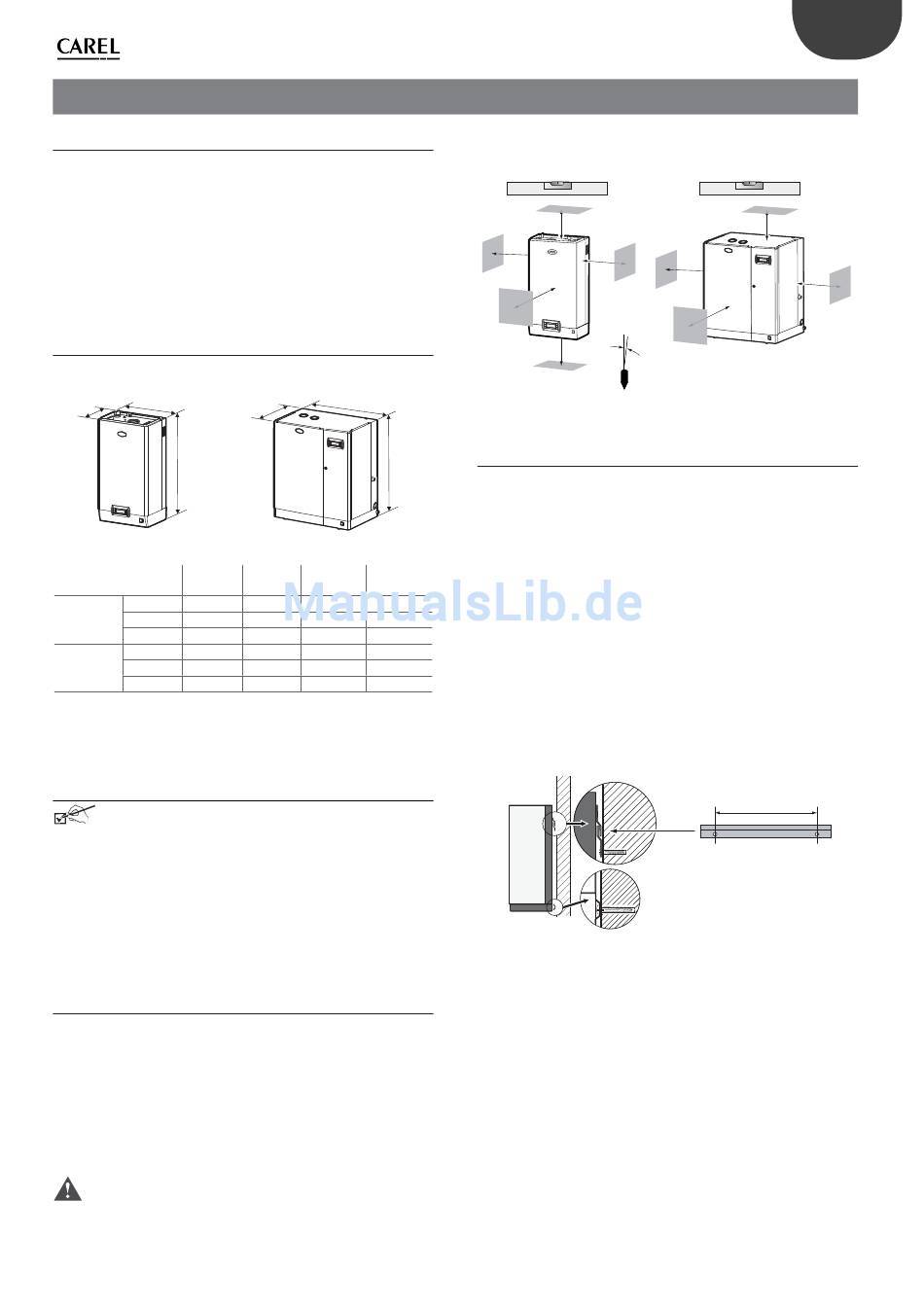

1.1 humiSteam basic (UEY*)
Isotherme Tauchelektroden-Befeuchter mit hinterleuchtetem Display für
die Dampfregelung und Dampfverteilung.
Verfügbare Modelle (siehe Produktcode):
•
UE001, UE003, UE005, UE008, UE009, UE010, UE015, UE018:
Dampfproduktionskapazität bis 18 kg/h (39.7 lb/h), unterseitige
Wasseranschlüsse.
•
UE025, UE035, UE045, UE065: Dampfproduktionskapazität von 25 bis
65 kg/h (von 55.1 bis 144.3 lb/h), seitliche Wasseranschlüsse.
1.2 Abmessungen und Gewichte
Modelle UE001...UE018
A
B
C
Fig. 1.a
UE001...
UE008
Abmessun-
A
365 (14.4) 365 (14.4) 545 (21.5)
gen mm (")
B
275 (10.8) 275 (10.8) 375 (14.8)
C
620 (24.4) 712 (28.0) 815 (32.0)
Gewicht
Verpackt
16 (35.3)
kg (lb)
Leer
13,5 (29.8) 17 (37.5)
Installiert* 19 (41.9)
*: Bei Betrieb mit Wasser gefüllt
**: Modell 230 V
1.3 Öff nung der Verpackung
□
Den Befeuchter beim Empfang auf seine Unversehrtheit überprüfen
und dem Transporteur eventuelle Schäden, die auf einen
unvorsichtigen oder ungeeigneten Transport zurückzuführen sind,
unmittelbar schriftlich mitteilen.
□
Den Befeuchter vor dem Auspacken an den Installationsort bringen
und ihn dabei nur von unten anpacken.
□
Den Karton öff nen, die stoßfesten Zwischenlagen und anschließend
den Befeuchter in vertikaler Position entnehmen.
1.4 Positionierung
•
Der Befeuchter ist für die Wandmontage ausgelegt; es muss darauf
geachtet werden, dass die Wandhalterung das Gewicht des Befeuchters
bei Betrieb aushält (siehe Absatz "Wandmontage"). Die Modelle UE025...
UE065 eignen sich auch für die Bodenmontage.
•
Für eine korrekte Dampfverteilung den Befeuchter so nahe wie möglich
am Dampfverteilungspunkt positionieren.
•
Den Befeuchter horizontal ansetzen und den Mindestabstand einhalten
(siehe Fig. 1.b), damit die nötigen Wartungsarbeiten durchgeführt
werden können.
Achtung
Achtung : Das Metallgehäuse des Befeuchters erhitzt sich
während des Betriebs, und die an der Wand anliegende Oberseite
kann Temperaturen über 60 °C (140 °F) erreichen.
1. EINFÜHRUNG UND MONTAGE
Modelle UE025...UE065
A
B
C
UE009...
UE025...
UE045**...
UE018
UE045
UE065
635 (25.0)
465 (18.3)
890 (35.0)
20 (44.0)
39 (86.0)
51 (112.4)
34 (74.9)
44 (97.0)
27 (59.5)
60,5 (133.4) 94 (207.2)
Tab. 1.a
Wandabstände
Modelle UE001...UE018
≥ 200
(7.9")
≥ 200
≥ 200
(7.9")
(7.9")
≥ 700
(27.6")
≥ 400
(15.7")
1.5 Wandmontage
Den Befeuchter mit den im Lieferumfang enthaltenen Schrauben und der
bereits angeschraubten Befestigungsvorrichtung an der Wand montieren
(für die Abmessungen in mm/inch siehe Fig. 1.d).
Befestigung:
1.
Die Wandhalterung von der Befestigungsvorrichtung des Befeuchters
abschrauben.
2.
Die Wandhalterung fi xieren (siehe Fig. 1.c) und ihre horizontale Lage
mit einer Wasserwaage nachprüfen. Wird der Befeuchter an einer
Mauerwand montiert, können die beiliegenden Plastikdübel (Ø 8
mm, Ø 0.31") und Schrauben (Ø 5 mm x L= 50 mm, Ø 0.19" x L= 1.97")
verwendet werden.
3.
Den Befeuchter anhand der Befestigungsvorrichtung, die sich im
oberen Bereich seiner Rückwand befi ndet, an die Halterung hängen.
4.
Auf der Rückseite des Befeuchters befi ndet sich mittig eine Bohrung,
mit der er schließlich an der Wand fi xiert wird. Für die Gewichte und
Abmessungen siehe Tab. 1.a.
Modelle UE001...UE065
7
Modelle UE025...UE065
≥ 200
(7.9")
≥ 500
(16.4")
≥ 700
(27.6")
<0,5°
Fig. 1.b
X
staffa
Fig. 1.c
"UE BASIC" +030220631 - rel. 2.2 - 07.11.2008
GER
≥ 200
(7.9")
