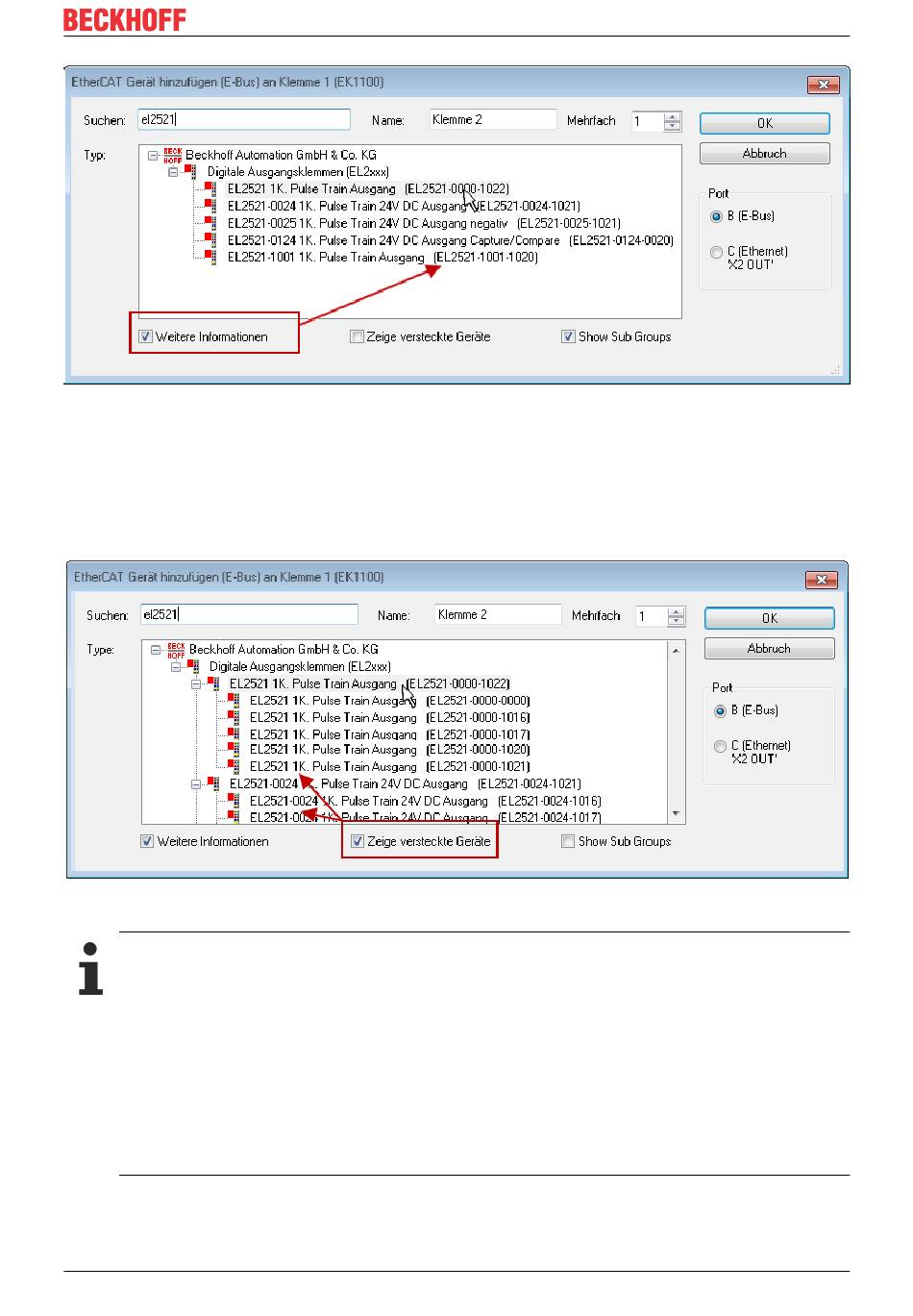

Abb. 84: Anzeige Geräte-Revision
Oft sind aus historischen oder funktionalen Gründen mehrere Revisionen eines Gerätes erzeugt worden,
z. B. durch technologische Weiterentwicklung. Zur vereinfachten Anzeige (s. Abb. „Auswahldialog neues
EtherCAT-Gerät") wird bei Beckhoff Geräten nur die letzte (=höchste) Revision und damit der letzte
Produktionsstand im Auswahldialog angezeigt. Sollen alle im System als ESI-Beschreibungen vorliegenden
Revisionen eines Gerätes angezeigt werden, ist die Checkbox „Show Hidden Devices" zu markieren, s. Abb.
„Anzeige vorhergehender Revisionen".
Abb. 85: Anzeige vorhergehender Revisionen
Geräte-Auswahl nach Revision, Kompatibilität
Mit der ESI-Beschreibung wird auch das Prozessabbild, die Art der Kommunikation zwischen
Master und Slave/Gerät und ggf. Geräte-Funktionen definiert. Damit muss das reale Gerät
(Firmware wenn vorhanden) die Kommunikationsanfragen/-einstellungen des Masters unterstützen.
Dies ist abwärtskompatibel der Fall, d. h. neuere Geräte (höhere Revision) sollen es auch
unterstützen, wenn der EtherCAT Master sie als eine ältere Revision anspricht. Als Beckhoff-
Kompatibilitätsregel für EtherCAT-Klemmen/ Boxen/ EJ-Module ist anzunehmen:
Geräte-Revision in der Anlage >= Geräte-Revision in der Konfiguration
Dies erlaubt auch den späteren Austausch von Geräten ohne Veränderung der Konfiguration
(abweichende Vorgaben bei Antrieben möglich).
