Montage und Verdrahtung
4.9
Schirmanbindung im Klemmenverbund

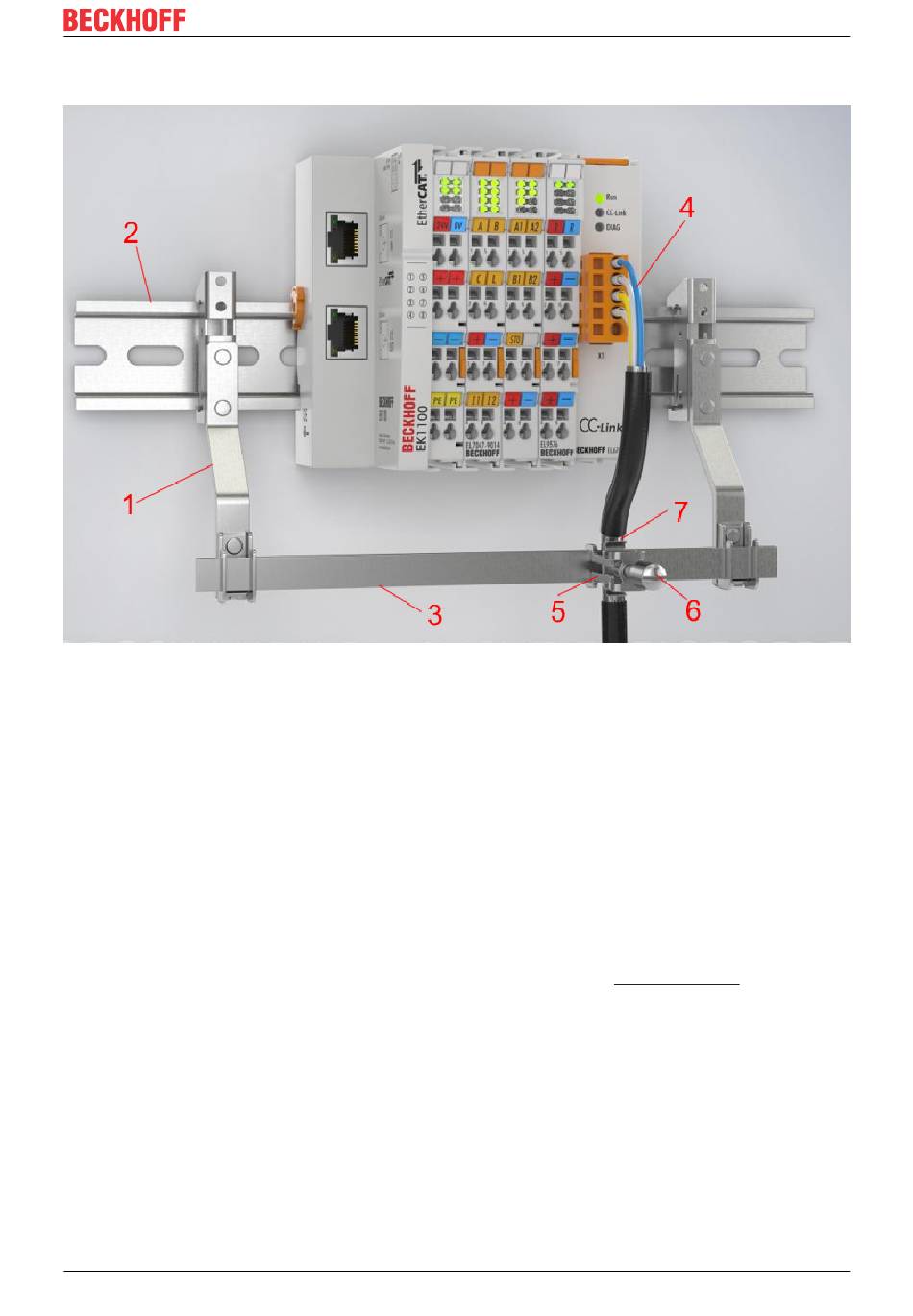

Abb. 18: Schirmanbindung im Klemmenverbund
Befestigen Sie die Schirmschienenträger 1 auf der Tragschiene 2 wie im Bild dargestellt. Die Tragschiene 2
muss großflächig mit der metallischen Rückwand des Schaltschranks verbunden sein. Montieren Sie die
Schirmschiene 3 ebenfalls wie abgebildet.
Verbinden Sie den Stecker der Anschlussleitung 4 mit der Klemme und markieren Sie die Stelle der
Ummantelung des Anschlusskabels, an der das Kabel die Stromschiene 3 kreuzt.
Ziehen Sie nun den Stecker wieder ab und entfernen Sie vorsichtig die Ummantelung der Anschlussleitung
an der Markierung mit einem entsprechenden Abisolierwerkzeug, sodass das Schirmgeflecht 7 der Leitung
zu sehen ist.
Entfernen Sie so viel von der Ummantelung, dass die Klemme der Schirmschelle 5 sicheren Kontakt über
ihre gesamte Breite am Schirmgeflecht hat. Achten Sie darauf, das Schirmgeflecht und die Litzen des
Anschlusskabels nicht zu beschädigen! Ziehen Sie nun die Schraube 6 fest und fixieren somit die Klemme
der Schirmschelle 5 am Schirmgeflecht 7.
Passende Schirmschienen mit Schirmschienenträgern sind bei Beckhoff als Zubehör (ZB8xxx) erhältlich.
EL6711-0010
Version: 1.0
37
