Dokumentation | DE
EL6711-0010
CC-Link-Slaveklemme
06.04.2023 | Version: 1.0

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Beckhoff EL6711-0010

Inhaltszusammenfassung für Beckhoff EL6711-0010

  • Seite 1 Dokumentation | DE EL6711-0010 CC-Link-Slaveklemme 06.04.2023 | Version: 1.0...

  • Seite 3: Inhaltsverzeichnis

    Versionsidentifikation von EtherCAT-Geräten ..................  8 1.5.1 Allgemeine Hinweise zur Kennzeichnung ................ 8 1.5.2 Versionsidentifikation von EL-Klemmen................ 9 1.5.3 Beckhoff Identification Code (BIC) ...................  10 1.5.4 Elektronischer Zugriff auf den BIC (eBIC)................  12 2 Produktübersicht ............................  14 Einführung ............................ 14 Technische Daten ...........................  15 CC-Link Systembeschreibung......................
  • Seite 4 Firmware Update EL/ES/ELM/EM/EPxxxx.................. 131 6.2.1 Gerätebeschreibung ESI-File/XML ................ 132 6.2.2 Erläuterungen zur Firmware...................  135 6.2.3 Update Controller-Firmware *.efw..................  135 6.2.4 FPGA-Firmware *.rbf......................  137 6.2.5 Gleichzeitiges Update mehrerer EtherCAT-Geräte............ 141 Wiederherstellen des Auslieferungszustandes ................ 142 Support und Service........................ 143 Version: 1.0 EL6711-0010...

  • Seite 5: Vorwort

    , XFC , XTS und XPlanar sind eingetragene und lizenzierte Marken der Beckhoff Automation GmbH. Die Verwendung anderer in dieser Dokumentation enthaltenen Marken oder Kennzeichen durch Dritte kann zu einer Verletzung von Rechten der Inhaber der entsprechenden Bezeichnungen führen. Patente Die EtherCAT-Technologie ist patentrechtlich geschützt, insbesondere durch folgende Anmeldungen und...

  • Seite 6: Wegweiser Durch Die Dokumentation

    • Systemübersicht • EtherCAT-Grundlagen • Kabel-Redundanz • Hot Connect • Distributed Clocks • Klemmenkonfiguration Hinweise zum Einsatz der Beckhoff Klemmensysteme in Explosionsschutz für explosionsgefährdeten Bereichen gemäß ATEX und IECEx Klemmensysteme Technische Empfehlungen und Hinweise zur Auslegung, Infrastruktur für EtherCAT / Ausfertigung und Prüfung...

  • Seite 7: Sicherheitshinweise

    Die gesamten Komponenten werden je nach Anwendungsbestimmungen in bestimmten Hard- und Software- Konfigurationen ausgeliefert. Änderungen der Hard- oder Software-Konfiguration, die über die dokumentierten Möglichkeiten hinausgehen, sind unzulässig und bewirken den Haftungsausschluss der Beckhoff Automation GmbH & Co. KG. Qualifikation des Personals Diese Beschreibung wendet sich ausschließlich an ausgebildetes Fachpersonal der Steuerungs-, Automatisierungs- und Antriebstechnik, das mit den geltenden Normen vertraut ist.

  • Seite 8: Ausgabestände Der Dokumentation

    Dokumentation angegeben. Jeder Revision zugehörig und gleichbedeutend ist üblicherweise eine Beschreibung (ESI, EtherCAT Slave Information) in Form einer XML-Datei, die zum Download auf der Beckhoff Webseite bereitsteht. Die Revision wird seit 2014/01 außen auf den IP20-Klemmen aufgebracht, siehe Abb. „EL5021 EL- Klemme, Standard IP20-IO-Gerät mit Chargennummer und Revisionskennzeichnung (seit 2014/01)“.

  • Seite 9: Versionsidentifikation Von El-Klemmen

    1.5.2 Versionsidentifikation von EL-Klemmen Als Seriennummer/Date Code bezeichnet Beckhoff im IO-Bereich im Allgemeinen die 8-stellige Nummer, die auf dem Gerät aufgedruckt oder auf einem Aufkleber angebracht ist. Diese Seriennummer gibt den Bauzustand im Auslieferungszustand an und kennzeichnet somit eine ganze Produktions-Charge, unterscheidet aber nicht die Module einer Charge.

  • Seite 10: Beckhoff Identification Code (Bic)

    Vorwort 1.5.3 Beckhoff Identification Code (BIC) Der Beckhoff Identification Code (BIC) wird vermehrt auf Beckhoff-Produkten zur eindeutigen Identitätsbestimmung des Produkts aufgebracht. Der BIC ist als Data Matrix Code (DMC, Code-Schema ECC200) dargestellt, der Inhalt orientiert sich am ANSI-Standard MH10.8.2-2016. Abb. 2: BIC als Data Matrix Code (DMC, Code-Schema ECC200) Die Einführung des BIC erfolgt schrittweise über alle Produktgruppen hinweg.
  • Seite 11 Entsprechend als DMC: Abb. 3: Beispiel-DMC 1P072222SBTNk4p562d71KEL1809 Q1 51S678294 Ein wichtiger Bestandteil des BICs ist die Beckhoff Traceability Number (BTN, Pos.-Nr. 2). Die BTN ist eine eindeutige, aus acht Zeichen bestehende Seriennummer, die langfristig alle anderen Seriennummern- Systeme bei Beckhoff ersetzen wird (z. B. Chargenbezeichungen auf IO-Komponenten, bisheriger Seriennummernkreis für Safety-Produkte, etc.).

  • Seite 12: Elektronischer Zugriff Auf Den Bic (Ebic)

    ESI/XML-Konfigurationsdatei für den EtherCAT‑Master bekannt. Zu den Zusammenhängen siehe die entsprechenden Kapitel im EtherCAT‑Systemhandbuch (Link). In das ESI‑EEPROM wird auch die eBIC gespeichert. Die Einführung des eBIC in die Beckhoff IO Produktion (Klemmen, Box‑Module) erfolgt ab 2020; mit einer weitgehenden Umsetzung ist in 2021 zu rechnen.
  • Seite 13 ◦ Besteht das Gerät aus mehreren Sub-Geräten mit eigener Identität, aber nur das TopLevel‑Gerät ist über EtherCAT zugänglich, steht im CoE‑Objekt‑Verzeichnis 0x10E2:01 die eBIC des TopLevel-Geräts, in 0x10E2:nn folgen die eBIC der Sub‑Geräte. Profibus/Profinet/DeviceNet… Geräte Für diese Geräte ist derzeit keine elektronische Speicherung und Auslesung geplant. EL6711-0010 Version: 1.0...

  • Seite 14: Produktübersicht

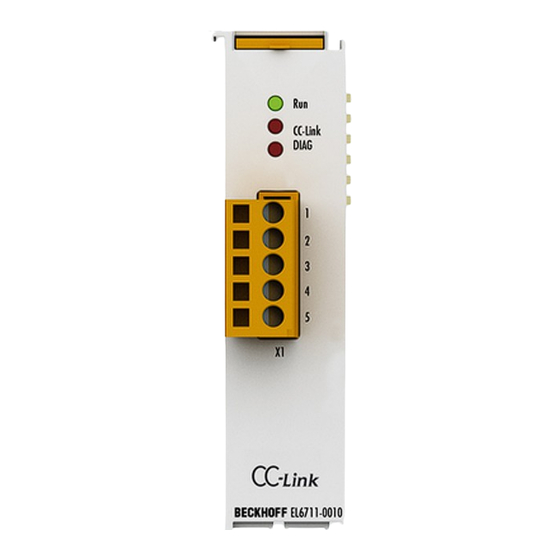

    Einführung Abb. 4: EL6711-0010 CC-Link-Slaveklemme Die CC-Link-Slaveklemme EL6711-0010 ermöglicht als EtherCAT-Slave den Datenaustausch zwischen EtherCAT und CC-Link. Sie ist sowohl EtherCAT- als auch CC-Link-seitig ein Slave, sodass über diese Klemme ein EtherCAT- Master mit einem CC-Link-Master Daten austauschen kann. Alle CC-Link-spezifischen Einstellungen wie Stations-Adresse, Baudrate, Datengröße u.

  • Seite 15: Technische Daten

    Produktübersicht Technische Daten Technische Daten EL6711-0010 Feldbus CC-Link CC-Link Version V 1.10(bzw. V 1.00) oder V 2.00 Funktion Slave Anzahl Feldbuskanäle Max. Prozessdatengröße gemäß CC-Link V 2.00, siehe Tabelle [} 17] Kommunikation Geschwindigkeit 156kbps 625kbps 2.5Mbps 5Mbps 10Mbps Max. Gesamtkabellänge 1200m...

  • Seite 16: Cc-Link Systembeschreibung

    1.00 (bzw. 1.10) und Version 2.00. Der Unterschied zwischen den Versionen liegt in der Menge der übertragenen Daten. Die CC-Link Version 2.00 unterstützt die 8-fache Menge an Kommunikationsdaten im System und pro CC-Link Station. Quelle: CLPA, CC-Link Partner Association (https://www.cc-link.org/) Version: 1.0 EL6711-0010...

  • Seite 17: Cc-Link Spezifikationen

    *1: "mixed" bedeutet "Wenn dieselbe Anzahl von RX und RY verwendet bzw. angelegt wird". Besonderheit bei den dezentralen E/As (RX, RY), (BIT) Die E/A-Bits (RX, RY) der dezentralen Gerätestation (EL6711-0010) sind in einen Benutzerbereich und einen Systembereich unterteilt. Die Größe des Benutzerbereichs hängt von der Anzahl der belegten Stationen (occupied stations) und der erweiterten Zykluszeit (extended cyclic setting) ab.
  • Seite 18 Für die erweiterte Zykluszeit (extended cyclic setting) „quadruple“ entspricht der Benutzerbereich für: 1. Belegte Station (1 occupied station): 48 E/A-Bits (RX,RY) 2. Belegte Station (2 occupied station): 176 E/A-Bits (RX,RY) 3. Belegte Station (3 occupied station): 304 E/A-Bits (RX,RY) 4. Belegte Station (4 occupied station): 432 E/A-Bits (RX,RY) Version: 1.0 EL6711-0010...
  • Seite 19 Produktübersicht EL6711-0010 Version: 1.0...

  • Seite 20: Grundlagen Der Kommunikation

    Nach dem Einschalten befindet sich der EtherCAT-Slave im Zustand Init. Dort ist weder Mailbox- noch Prozessdatenkommunikation möglich. Der EtherCAT-Master initialisiert die Sync-Manager-Kanäle 0 und 1 für die Mailbox-Kommunikation. Pre-Operational (Pre-Op) Beim Übergang von Init nach Pre-Op prüft der EtherCAT-Slave, ob die Mailbox korrekt initialisiert wurde. Version: 1.0 EL6711-0010...

  • Seite 21: Coe-Interface

    Byte-Felder. Damit lassen sich ganz verschiedene Eigenschaften beschreiben. Beispiele für solche Parameter sind Herstellerkennung, Seriennummer, Prozessdateneinstellungen, Gerätename, Abgleichwerte für analoge Messung oder Passwörter. Die Ordnung erfolgt in zwei Ebenen über hexadezimale Nummerierung: zuerst wird der (Haupt)Index genannt, dann der Subindex. Die Wertebereiche sind EL6711-0010 Version: 1.0...
  • Seite 22 Wenn ein Gerät über ein CoE-Verzeichnis verfügt, stellt sich dies im TwinCAT System Manager als ein eigener Karteireiter mit der Auflistung der Elemente dar: Abb. 6: Karteireiter „CoE-Online“ In der oberen Abbildung sind die im Gerät „EL2502“ verfügbaren CoE-Objekte von 0x1000 bis 0x1600 zusehen, die Subindizes von 0x1018 sind aufgeklappt. Version: 1.0 EL6711-0010...
  • Seite 23 Dies wird für Änderungen während der Anlangenlaufzeit empfohlen oder wenn kein System Manager bzw. Bedienpersonal zur Verfügung steht. Datenerhaltung Werden online auf dem Slave CoE-Parameter geändert, wird dies in Beckhoff-Geräten üblicherweise ausfallsicher im Gerät (EEPROM) gespeichert. D. h. nach einem Neustart (Repower) sind die veränderten CoE-Parameter immer noch erhalten.
  • Seite 24 Veränderungen im lokalen CoE-Verzeichnis der Klemme gehen im Austauschfall mit der alten Klemme verloren. Wird im Austauschfall eine neue Klemme mit Werkseinstellungen ab Lager Beckhoff eingesetzt, bringt diese die Standardeinstellungen mit. Es ist deshalb empfehlenswert, alle Veränderungen im CoE-Verzeichnis eines EtherCAT Slave in der Startup List des Slaves zu verankern, die bei jedem Start des EtherCAT Feldbus abgearbeitet wird.
  • Seite 25 ◦ wird das reale aktuelle Verzeichnis des Slaves ausgelesen. Dies kann je nach Größe und Zykluszeit einige Sekunden dauern. ◦ wird die tatsächliche Identität angezeigt ◦ wird der Firmware- und Hardware-Stand des Gerätes laut elektronischer Auskunft angezeigt ◦ ist ein grünes Online zu sehen Abb. 9: Online-Verzeichnis EL6711-0010 Version: 1.0...
  • Seite 26 • Kanal 0: Parameterbereich 0x8000:00 ... 0x800F:255 • Kanal 1: Parameterbereich 0x8010:00 ... 0x801F:255 • Kanal 2: Parameterbereich 0x8020:00 ... 0x802F:255 • ... Allgemein wird dies geschrieben als 0x80n0. Ausführliche Hinweise zum CoE-Interface finden Sie in der EtherCAT-Systemdokumentation auf der Beckhoff Website. Version: 1.0 EL6711-0010...

  • Seite 27: Montage Und Verdrahtung

    • Beim Umgang mit den Komponenten ist auf gute Erdung der Umgebung zu achten (Arbeitsplatz, Verpackung und Personen) • Jede Busstation muss auf der rechten Seite mit der Endkappe EL9011 oder EL9012 abgeschlossen werden, um Schutzart und ESD-Schutz sicher zu stellen. Abb. 10: Federkontakte der Beckhoff I/O-Komponenten EL6711-0010 Version: 1.0...

  • Seite 28: Montage Und Demontage - Frontentriegelung Oben

    • Schließen Sie die Leitungen an. Demontage • Entfernen Sie alle Leitungen. • Ziehen Sie mit Daumen und Zeigefinger die orange Entriegelungslasche (3) zurück. Dabei ziehen sich über einen internen Mechanismus die beiden Rastnasen (3a) an der Hutschiene ins Klemmenmodul zurück. Version: 1.0 EL6711-0010...
  • Seite 29 Montage und Verdrahtung • Ziehen Sie (4) das Klemmenmodul von der Montagefläche weg. Vermeiden Sie ein Verkanten; stabilisieren Sie das Modul ggf. mit der freien Hand EL6711-0010 Version: 1.0...

  • Seite 30: Empfohlene Tragschienen

    • Hutschiene TH 35-15 mit 1,5 mm Materialstärke Materialstärke der Hutschiene beachten Klemmenmodule und EtherCAT-Module der Serien KMxxxx, EMxxxx, sowie Klemmen der Serien EL66xx und EL67xx passen nicht auf die Hutschiene TH 35-15 mit 2,2 bis 2,5 mm Materialstärke (nach EN 60715)! Version: 1.0 EL6711-0010...

  • Seite 31: Positionierung Von Passiven Klemmen

    Klemmen an der nicht vorhandenen Stromaufnahme aus dem E-Bus. Um einen optimalen Datenaustausch zu gewährleisten, dürfen nicht mehr als zwei passive Klemmen direkt aneinander gereiht werden! Beispiele für die Positionierung von passiven Klemmen (hell eingefärbt) Abb. 11: Korrekte Positionierung Abb. 12: Inkorrekte Positionierung EL6711-0010 Version: 1.0...

  • Seite 32: Einbaulagen

    Die Einhaltung der Abstände nach Abb. Empfohlene Abstände bei Standard-Einbaulage wird empfohlen. Weitere Einbaulagen Alle anderen Einbaulagen zeichnen sich durch davon abweichende räumliche Lage der Tragschiene aus, siehe Abb. Weitere Einbaulagen. Auch in diesen Einbaulagen empfiehlt sich die Anwendung der oben angegebenen Mindestabstände zur Umgebung. Version: 1.0 EL6711-0010...
  • Seite 33 Montage und Verdrahtung Abb. 14: Weitere Einbaulagen EL6711-0010 Version: 1.0...

  • Seite 34: Leds

    Die Einstellungen wurden nach dem letzten Neustart / Reset geändert DIAG (CC-Link SD) grün • No transmission • Rücksetzen der Hardware Bei der Übertragung DIAG (CC-Link RD) blau • Träger können nicht erkannt werden • Rücksetzen der Hardware Erkennung des Trägers Version: 1.0 EL6711-0010...

  • Seite 35: Hinweis Spannungsversorgung

    IEC 60204-1 et al., zum Beispiel bezüglich Leitungsabstand und -isolierung. • Eine SELV-Versorgung (Safety Extra Low Voltage) liefert sichere elektrische Trennung und Begrenzung der Spannung ohne Verbindung zum Schutzleiter, eine PELV-Versorgung (Protective Extra Low Voltage) benötigt zusätzlich eine sichere Verbindung zum Schutzleiter. EL6711-0010 Version: 1.0...

  • Seite 36: Verkabelung

    Marken ist nur möglich, wenn es sich um alle CC-Link-Kabel Version 1.10-kompatible Kabel handelt. (Verwendung von 110Ω-Abschlusswiderständen) Businterface 1 x Open-Style-Connector, 5-polig, im Lieferumfang enthalten Abschlusswiderstand 110Ω,1/2W (Verbindung zwischen DA und DB an beiden Leitungsenden) Abb. 16: CC-Link-Anschluss Abb. 17: CC-Link Verkabelung Version: 1.0 EL6711-0010...

  • Seite 37: Schirmanbindung Im Klemmenverbund

    Breite am Schirmgeflecht hat. Achten Sie darauf, das Schirmgeflecht und die Litzen des Anschlusskabels nicht zu beschädigen! Ziehen Sie nun die Schraube 6 fest und fixieren somit die Klemme der Schirmschelle 5 am Schirmgeflecht 7. Passende Schirmschienen mit Schirmschienenträgern sind bei Beckhoff als Zubehör (ZB8xxx) erhältlich. EL6711-0010 Version: 1.0...

  • Seite 38: Entsorgung

    Montage und Verdrahtung 4.10 Entsorgung Mit einer durchgestrichenen Abfalltonne gekennzeichnete Produkte dürfen nicht in den Hausmüll. Das Gerät gilt bei der Entsorgung als Elektro- und Elektronik-Altgerät. Die nationalen Vorgaben zur Entsorgung von Elektro- und Elektronik-Altgeräten sind zu beachten. Version: 1.0 EL6711-0010...

  • Seite 39: Inbetriebnahme

    • „offline“: der vorgesehene Aufbau wird durch Hinzufügen und entsprechendes Platzieren einzelner Komponenten erstellt. Diese können aus einem Verzeichnis ausgewählt und Konfiguriert werden. ◦ Die Vorgehensweise für den „offline“ – Betrieb ist unter http://infosys.beckhoff.de einsehbar: TwinCAT 2 → TwinCAT System Manager → EA - Konfiguration → Anfügen eines E/A-Gerätes •...
  • Seite 40 • Rechtsseitig angebunden am CX2040 (E-Bus): EL1004 (4-Kanal-Digital-Eingangsklemme 24 V • Über den X001 Anschluss (RJ-45) angeschlossen: EK1100 EtherCAT-Koppler • Rechtsseitig angebunden am EK1100 EtherCAT-Koppler (E-Bus): EL2008 (8-Kanal-Digital-Ausgangsklemme 24 V ; 0,5 A) • (Optional über X000: ein Link zu einen externen PC für die Benutzeroberfläche) Version: 1.0 EL6711-0010...
  • Seite 41 Anzumerken ist, dass sämtliche Kombinationen einer Konfiguration möglich sind; beispielsweise könnte die Klemme EL1004 ebenso auch nach dem Koppler angesteckt werden oder die Klemme EL2008 könnte zusätzlich rechts an dem CX2040 angesteckt sein – dann wäre der Koppler EK1100 überflüssig. EL6711-0010 Version: 1.0...

  • Seite 42: Twincat 2

    Ist es vorgesehen, die auf einem PLC installierte TwinCAT Laufzeitumgebung von einem anderen System als Entwicklungsumgebung per „remote“ anzusprechen, ist das Zielsystem zuvor bekannt zu machen. Im Menü unter „Aktionen“ → „Auswahl des Zielsystems...“, über das Symbol „ “ oder durch Taste „F8“ wird folgendes Fenster hierzu geöffnet: Version: 1.0 EL6711-0010...
  • Seite 43 Abb. 23: PLC für den Zugriff des TwinCAT System Managers festlegen: Auswahl des Zielsystems Ist das Zielsystem eingetragen steht dieses wie folgt zur Auswahl (ggf. muss zuvor das korrekte Passwort eingetragen werden): Nach der Auswahl mit „OK“ ist das Zielsystem über den System Manager ansprechbar. EL6711-0010 Version: 1.0...
  • Seite 44 Klemmen zu ermitteln. „Free Run“ erlaubt das Manipulieren von Ein- und Ausgangswerten innerhalb des „Config Modus“ und sollte ebenfalls bestätigt werden. Ausgehend von der am Anfang dieses Kapitels beschriebenen Beispielkonfiguration [} 40] sieht das Ergebnis wie folgt aus: Version: 1.0 EL6711-0010...
  • Seite 45 TwinCAT PLC Control ist die Entwicklungsumgebung zur Erstellung der Steuerung in unterschiedlichen Programmumgebungen: Das TwinCAT PLC Control unterstützt alle in der IEC 61131-3 beschriebenen Sprachen. Es gibt zwei textuelle Sprachen und drei grafische Sprachen. • Textuelle Sprachen ◦ Anweisungsliste (AWL, IL) EL6711-0010 Version: 1.0...
  • Seite 46 Nach dem Start von TwinCAT PLC Control wird folgende Benutzeroberfläche für ein initiales Projekt dargestellt: Abb. 28: TwinCAT PLC Control nach dem Start Nun sind für den weiteren Ablauf Beispielvariablen sowie ein Beispielprogramm erstellt und unter dem Namen „PLC_example.pro“ gespeichert worden: Version: 1.0 EL6711-0010...
  • Seite 47 Manager nicht bekannt, was zu dieser Warnung führt. Nach dessen Bekanntgabe kommt es nicht mehr zu dieser Warnung. Im System Manager ist das Projekt des TwinCAT PLC Control zunächst einzubinden. Dies geschieht über das Kontext Menü der „SPS-Konfiguration“ (rechts-Klick) und der Auswahl „SPS-Projekt Anfügen…“: Abb. 30: Hinzufügen des Projektes des TwinCAT PLC Control EL6711-0010 Version: 1.0...
  • Seite 48 „Verknüpfung Ändern…“ ein Fenster zur Auswahl eines passenden Prozessobjektes (PDOs) geöffnet: Abb. 32: Erstellen der Verknüpfungen PLC-Variablen zu Prozessobjekten In dem dadurch geöffneten Fenster kann aus dem SPS-Konfigurationsbaum das Prozessobjekt für die Variable „bEL1004_Ch4“ vom Typ BOOL selektiert werden: Version: 1.0 EL6711-0010...
  • Seite 49 ) an dem gelben bzw. roten Objekt der Variablen zeigt an, dass hierfür eine Verknüpfung existiert. Die Verknüpfungen können z. B. auch überprüft werden, indem „Goto Link Variable“ aus dem Kontextmenü einer Variable ausgewählt wird. Dann wird automatisch das gegenüberliegende verknüpfte Objekt, in diesem Fall das PDO selektiert: EL6711-0010 Version: 1.0...
  • Seite 50 Das PLC-System kann daraufhin wie im Folgenden beschrieben gestartet werden. Starten der Steuerung Ausgehend von einem remote System muss nun als erstes auch die PLC Steuerung über „Online“ → „Choose Run-Time System…“ mit dem embedded PC über Ethernet verbunden werden: Version: 1.0 EL6711-0010...
  • Seite 51 Steuerprogramm geladen, um es ausführen lassen zu können. Dies wird entsprechend mit der Meldung „Kein Programm auf der Steuerung! Soll das neue Programm geladen werden?“ bekannt gemacht und ist mit „Ja“ zu beantworten. Die Laufzeitumgebung ist bereit zum Programstart: Abb. 37: PLC Control Logged-in, bereit zum Programmstart EL6711-0010 Version: 1.0...

  • Seite 52: Twincat 3

    TwinCAT 3 (Shell) folgende Benutzeroberfläche nach dem Start: Abb. 38: Initale Benutzeroberfläche TwinCAT 3 Zunächst ist die Erstellung eines neues Projekt mittels (oder unter „Datei“→“Neu“→“Projekt…“) vorzunehmen. In dem darauf folgenden Dialog werden die entsprechenden Einträge vorgenommen (wie in der Abbildung gezeigt): Version: 1.0 EL6711-0010...
  • Seite 53 Ist es vorgesehen, die auf einem PLC installierte TwinCAT Laufzeitumgebung von einem anderen System als Entwicklungsumgebung per „remote“ anzusprechen, ist das Zielsystem zuvor bekannt zu machen. Über das Symbol in der Menüleiste: wird das pull-down Menü aufgeklappt: EL6711-0010 Version: 1.0...
  • Seite 54 • die bekannte Rechner - IP oder AmsNetId einzutragen Abb. 42: PLC für den Zugriff des TwinCAT System Managers festlegen: Auswahl des Zielsystems Ist das Zielsystem eingetragen, steht dieses wie folgt zur Auswahl (ggf. muss zuvor das korrekte Passwort eingetragen werden): Version: 1.0 EL6711-0010...
  • Seite 55 Klemmen zu ermitteln. „Free Run“ erlaubt das Manipulieren von Ein- und Ausgangswerten innerhalb des „Config Modus“ und sollte ebenfalls bestätigt werden. Ausgehend von der am Anfang dieses Kapitels beschriebenen Beispielkonfiguration [} 40] sieht das Ergebnis wie folgt aus: EL6711-0010 Version: 1.0...
  • Seite 56 (im Aufbau vorliegenden) Elemente einliest: Abb. 46: Einlesen von einzelnen an einem Gerät befindlichen Klemmen Diese Funktionalität ist nützlich, falls die Konfiguration (d. h. der „reale Aufbau“) kurzfristig geändert wird. Version: 1.0 EL6711-0010...
  • Seite 57 Projektmappen-Explorer durch Auswahl von „Neues Element hinzufügen….“ ein PLC Unterprojekt hinzugefügt: Abb. 47: Einfügen der Programmierumgebung in „SPS“ In dem darauf folgenden geöffneten Dialog wird ein „Standard PLC Projekt“ ausgewählt und beispielsweise als Projektname „PLC_example“ vergeben und ein entsprechendes Verzeichnis ausgewählt: EL6711-0010 Version: 1.0...
  • Seite 58 Das durch Auswahl von „Standard PLC Projekt“ bereits existierende Programm „Main“ kann über das „PLC_example_Project“ in „POUs“ durch Doppelklick geöffnet werden. Es wird folgende Benutzeroberfläche für ein initiales Projekt dargestellt: Abb. 49: Initiales Programm „Main“ des Standard PLC Projektes Nun sind für den weiteren Ablauf Beispielvariablen sowie ein Beispielprogramm erstellt worden: Version: 1.0 EL6711-0010...
  • Seite 59 Abb. 50: Beispielprogramm mit Variablen nach einem Kompiliervorgang (ohne Variablenanbindung) Das Steuerprogramm wird nun als Projektmappe erstellt und damit der Kompiliervorgang vorgenommen: Abb. 51: Kompilierung des Programms starten Anschließend liegen in den „Zuordnungen“ des Projektmappen-Explorers die folgenden – im ST/ PLC Programm mit „AT%“ gekennzeichneten Variablen vor: EL6711-0010 Version: 1.0...
  • Seite 60 Ändern…“ ein Fenster zur Auswahl eines passenden Prozessobjektes (PDOs) für dessen Verknüpfung geöffnet: Abb. 52: Erstellen der Verknüpfungen PLC-Variablen zu Prozessobjekten In dem dadurch geöffneten Fenster kann aus dem SPS-Konfigurationsbaum das Prozessobjekt für die Variable „bEL1004_Ch4“ vom Typ BOOL selektiert werden: Abb. 53: Auswahl des PDO vom Typ BOOL Version: 1.0 EL6711-0010...
  • Seite 61 ) an dem gelben bzw. roten Objekt der Variablen zeigt an, dass hierfür eine Verknüpfung existiert. Die Verknüpfungen können z. B. auch überprüft werden, indem „Goto Link Variable“ aus dem Kontextmenü einer Variable ausgewählt wird. Dann wird automatisch das gegenüberliegende verknüpfte Objekt, in diesem Fall das PDO selektiert: EL6711-0010 Version: 1.0...
  • Seite 62 1. Zuerst müssen die benötigten Prozessdaten im Reiter „Prozessdaten“ in TwinCAT ausgewählt werden. 2. Anschließend muss der SPS Datentyp im Reiter „PLC“ über die Check-Box generiert werden. 3. Der Datentyp im Feld „Data Type“ kann dann über den „Copy“-Button kopiert werden. Abb. 56: Erzeugen eines SPS Datentyps Version: 1.0 EL6711-0010...
  • Seite 63 6. Die Struktur im Reiter „PLC“ der Klemme muss dann mit der angelegten Instanz verknüpft werden. Abb. 58: Verknüpfung der Struktur 7. In der SPS können die Prozessdaten dann über die Struktur im Programmcode gelesen bzw. geschrieben werden. Abb. 59: Lesen einer Variable aus der Struktur der Prozessdaten EL6711-0010 Version: 1.0...
  • Seite 64 Programmstart mit Klick auf das Symbol , Taste „F5“ oder entsprechend auch über „PLC“ im Menü durch Auswahl von „Start“. Die gestartete Programmierumgebung zeigt sich mit einer Darstellung der Laufzeitwerte von einzelnen Variablen: Abb. 60: TwinCAT 3 Entwicklungsumgebung (VS Shell): Logged-in, nach erfolgten Programmstart Version: 1.0 EL6711-0010...

  • Seite 65: Twincat Entwicklungsumgebung

    In den folgenden Kapiteln wird dem Anwender die Inbetriebnahme der TwinCAT Entwicklungsumgebung auf einem PC System der Steuerung sowie die wichtigsten Funktionen einzelner Steuerungselemente erläutert. Bitte sehen Sie weitere Informationen zu TwinCAT 2 und TwinCAT 3 unter http://infosys.beckhoff.de/. 5.2.1 Installation der TwinCAT Realtime-Treiber Um einen Standard Ethernet Port einer IPC-Steuerung mit den nötigen Echtzeitfähigkeiten auszurüsten, ist...
  • Seite 66 Abb. 61: Aufruf im System Manager (TwinCAT 2) Unter TwinCAT 3 ist dies über das Menü unter „TwinCAT“ erreichbar: Abb. 62: Aufruf in VS Shell (TwinCAT 3) B: Über TcRteInstall.exe im TwinCAT-Verzeichnis Abb. 63: TcRteInstall.exe im TwinCAT-Verzeichnis In beiden Fällen erscheint der folgende Dialog: Version: 1.0 EL6711-0010...
  • Seite 67 TwinCAT 3: Die Eigenschaften des EtherCAT-Gerätes können mit Doppelklick auf „Gerät .. (EtherCAT)“ im Projektmappen-Explorer unter „E/A“ geöffnet werden: Nach der Installation erscheint der Treiber aktiviert in der Windows-Übersicht der einzelnen Netzwerkschnittstelle (Windows Start → Systemsteuerung → Netzwerk) EL6711-0010 Version: 1.0...
  • Seite 68 Inbetriebnahme Abb. 66: Windows-Eigenschaften der Netzwerkschnittstelle Eine korrekte Einstellung des Treibers könnte wie folgt aussehen: Abb. 67: Beispielhafte korrekte Treiber-Einstellung des Ethernet Ports Andere mögliche Einstellungen sind zu vermeiden: Version: 1.0 EL6711-0010...
  • Seite 69 Inbetriebnahme Abb. 68: Fehlerhafte Treiber-Einstellungen des Ethernet Ports EL6711-0010 Version: 1.0...
  • Seite 70 Protocol TCP/IP“ eine feste IP-Adresse für diesen Port zu vergeben und DHCP zu deaktivieren. Dadurch entfällt die Wartezeit, bis sich der DHCP-Client des Ethernet Ports eine Default-IP-Adresse zuteilt, weil er keine Zuteilung eines DHCP-Servers erhält. Als Adressraum empfiehlt sich z. B. 192.168.x.x. Abb. 69: TCP/IP-Einstellung des Ethernet Ports Version: 1.0 EL6711-0010...

  • Seite 71: Hinweise Zur Esi-Gerätebeschreibung

    Die Bestellbezeichnung aus Typ + Version (hier: EL2521-0010) beschreibt die Funktion des Gerätes. Die Revision gibt den technischen Fortschritt wieder und wird von Beckhoff verwaltet. Prinzipiell kann ein Gerät mit höherer Revision ein Gerät mit niedrigerer Revision ersetzen, wenn z. B. in der Dokumentation nicht anders angegeben.
  • Seite 72 Features mit. Wenn diese nicht genutzt werden sollen, kann ohne Bedenken mit der bisherigen Revision 1018 in der Konfiguration weitergearbeitet werden. Dies drückt auch die Beckhoff Kompatibilitätsregel aus. Siehe dazu insbesondere das Kapitel „Allgemeine Hinweise zur Verwendung von Beckhoff EtherCAT IO- Komponenten" und zur manuellen Konfigurationserstellung das Kapitel „Offline Konfigurationserstellung [} 76]“.
  • Seite 73 (Spracheinstellungen des Betriebssystems beachten!) Diese Datei ist im gleichen Zuge wie die andere Datei zu löschen. Fehlerhafte ESI-Datei Liegt eine fehlerhafte ESI-Datei vor die vom System Manager nicht eingelesen werden kann, meldet dies der System Manager durch ein Hinweisfenster. EL6711-0010 Version: 1.0...
  • Seite 74 Ursachen dafür können sein • Aufbau der *.xml entspricht nicht der zugehörigen *.xsd-Datei → prüfen Sie die Ihnen vorliegenden Schemata • Inhalt kann nicht in eine Gerätebeschreibung übersetzt werden → Es ist der Hersteller der Datei zu kontaktieren Version: 1.0 EL6711-0010...

  • Seite 75: Twincat Esi Updater

    Inbetriebnahme 5.2.3 TwinCAT ESI Updater Ab TwinCAT 2.11 kann der System Manager bei Online-Zugang selbst nach aktuellen Beckhoff ESI-Dateien suchen: Abb. 76: Anwendung des ESI Updater (>=TwinCAT 2.11) Der Aufruf erfolgt unter: „Options“ → „Update EtherCAT Device Descriptions“. Auswahl bei TwinCAT 3: Abb. 77: Anwendung des ESI Updater (TwinCAT 3) Der ESI Updater ist eine bequeme Möglichkeit, die von den EtherCAT Herstellern bereitgestellten ESIs...

  • Seite 76: Offline Konfigurationserstellung

    Für eine EtherCAT I/O Anwendung mit EtherCAT Slaves ist der „EtherCAT“ Typ auszuwählen. „EtherCAT Automation Protocol via EL6601“ ist für den bisherigen Publisher/Subscriber-Dienst in Kombination mit einer EL6601/EL6614 Klemme auszuwählen. Abb. 79: Auswahl EtherCAT Anschluss (TwinCAT 2.11, TwinCAT 3) Diesem virtuellen Gerät ist dann ein realer Ethernet Port auf dem Laufzeitsystem zuzuordnen. Version: 1.0 EL6711-0010...
  • Seite 77 Es können nur Ethernet-Ports für ein EtherCAT-Gerät ausgewählt werden, für die der TwinCAT Realtime-Treiber installiert ist. Dies muss für jeden Port getrennt vorgenommen werden. Siehe dazu die entsprechende Installationsseite [} 65]. Definieren von EtherCAT Slaves Durch Rechtsklick auf ein Gerät im Konfigurationsbaum können weitere Geräte angefügt werden. EL6711-0010 Version: 1.0...
  • Seite 78 Das Suchfeld erleichtert das Auffinden eines bestimmten Gerätes (ab TwinCAT 2.11 bzw. TwinCAT 3). Abb. 83: Auswahldialog neues EtherCAT-Gerät Standardmäßig wird nur der Name/Typ des Gerätes als Auswahlkriterium verwendet. Für eine gezielte Auswahl einer bestimmen Revision des Gerätes kann die Revision als „Extended Information“ eingeblendet werden. Version: 1.0 EL6711-0010...
  • Seite 79 Oft sind aus historischen oder funktionalen Gründen mehrere Revisionen eines Gerätes erzeugt worden, z. B. durch technologische Weiterentwicklung. Zur vereinfachten Anzeige (s. Abb. „Auswahldialog neues EtherCAT-Gerät“) wird bei Beckhoff Geräten nur die letzte (=höchste) Revision und damit der letzte Produktionsstand im Auswahldialog angezeigt. Sollen alle im System als ESI-Beschreibungen vorliegenden Revisionen eines Gerätes angezeigt werden, ist die Checkbox „Show Hidden Devices“...
  • Seite 80 Abb. 86: Name/Revision Klemme Wenn im TwinCAT System aktuelle ESI-Beschreibungen vorliegen, entspricht der im Auswahldialog als letzte Revision angebotene Stand dem Produktionsstand von Beckhoff. Es wird empfohlen, bei Erstellung einer neuen Konfiguration jeweils diesen letzten Revisionsstand eines Gerätes zu verwenden, wenn aktuell produzierte Beckhoff-Geräte in der realen Applikation verwendet werden.

  • Seite 81: Online Konfigurationserstellung

    Im Konfigurationsbaum bringt uns ein Rechtsklick auf den General-Punkt „I/O Devices“ zum Such-Dialog. Abb. 89: Scan Devices (links: TwinCAT 2; rechts: TwinCAT 3) Dieser Scan-Modus versucht nicht nur EtherCAT-Geräte (bzw. die als solche nutzbaren Ethernet-Ports) zu finden, sondern auch NOVRAM, Feldbuskarten, SMB etc. Nicht alle Geräte können jedoch automatisch gefunden werden. EL6711-0010 Version: 1.0...
  • Seite 82 Beim Scan fragt der Master die Identity Informationen der EtherCAT Slaves aus dem Slave- EEPROM ab. Es werden Name und Revision zur Typbestimmung herangezogen. Die entsprechenden Geräte werden dann in den hinterlegten ESI-Daten gesucht und in dem dort definierten Default-Zustand in den Konfigurationsbaum eingebaut. Abb. 92: Beispiel Default-Zustand Version: 1.0 EL6711-0010...
  • Seite 83 Konfiguration. Ebenso werden eventuell von A weltweit Ersatzteillager für die kommenden Serienmaschinen mit Klemmen EL2521-0025-1018 angelegt. Nach einiger Zeit erweitert Beckhoff die EL2521-0025 um ein neues Feature C. Deshalb wird die FW geändert, nach außen hin kenntlich durch einen höheren FW-Stand und eine neue Revision -1019.
  • Seite 84 Die Konfiguration wird aufgebaut und kann danach gleich in den Online-Zustand (OPERATIONAL) versetzt werden. Abb. 98: Abfrage Config/FreeRun (links: TwinCAT 2; rechts TwinCAT 3) Im Config/FreeRun-Mode wechselt die System Manager Anzeige blau/rot und das EtherCAT-Gerät wird auch ohne aktive Task (NC, PLC) mit der Freilauf-Zykluszeit von 4 ms (Standardeinstellung) betrieben. Version: 1.0 EL6711-0010...
  • Seite 85 In diesem Fall bietet der System Manager an, die im Gerät eventuell vorliegende ESI auszulesen. Lesen Sie dazu das Kapitel „Hinweise zu ESI/XML“. • Teilnehmer werden nicht richtig erkannt Ursachen können sein ◦ fehlerhafte Datenverbindungen, es treten Datenverluste während des Scans auf ◦ Slave hat ungültige Gerätebeschreibung EL6711-0010 Version: 1.0...
  • Seite 86 Bei diesem Scan werden z. Z. (TwinCAT 2.11 bzw. 3.1) nur die Geräteeigenschaften Vendor (Hersteller), Gerätename und Revision verglichen! Ein „ChangeTo“ oder „Copy“ sollte nur im Hinblick auf die Beckhoff IO-Kompatibilitätsregel (s. o.) nur mit Bedacht vorgenommen werden. Das Gerät wird dann in der Konfiguration gegen die vorgefundene Revision ausgetauscht, dies kann Einfluss auf unterstützte...
  • Seite 87 Geräte die Funktionen der Vorgänger-Geräte unterstützen sollen. Ist die gefundene Revision < als die konfigurierte Revision, ist der Einsatz vermutlich nicht möglich. Eventuell unterstützt das vorgefundene Gerät nicht alle Funktionen, die der Master von ihm aufgrund der höheren Revision erwartet. EL6711-0010 Version: 1.0...
  • Seite 88 (Firmware wenn vorhanden) die Kommunikationsanfragen/-einstellungen des Masters unterstützen. Dies ist abwärtskompatibel der Fall, d. h. neuere Geräte (höhere Revision) sollen es auch unterstützen, wenn der EtherCAT Master sie als eine ältere Revision anspricht. Als Beckhoff- Kompatibilitätsregel für EtherCAT-Klemmen/ Boxen/ EJ-Module ist anzunehmen: Geräte-Revision in der Anlage >= Geräte-Revision in der Konfiguration...

  • Seite 89: Ethercat-Teilnehmerkonfiguration

    ESI-EEPROM überschrieben - deshalb ist dieser Vorgang nur im Online-Zustand (ConfigMode) möglich. 5.2.7 EtherCAT-Teilnehmerkonfiguration Klicken Sie im linken Fenster des TwinCAT 2 System Managers bzw. bei der TwinCAT 3 Entwicklungsumgebung im Projektmappen-Explorer auf das Element der Klemme im Baum, die Sie konfigurieren möchten (im Beispiel: Klemme 3: EL3751). EL6711-0010 Version: 1.0...
  • Seite 90 Laufende Nr. des EtherCAT-Geräts Typ des EtherCAT-Geräts Kommentar Hier können Sie einen Kommentar (z. B. zum Anlagenteil) hinzufügen. Disabled Hier können Sie das EtherCAT-Gerät deaktivieren. Symbole erzeugen Nur wenn dieses Kontrollkästchen aktiviert ist, können Sie per ADS auf diesen EtherCAT-Slave zugreifen. Version: 1.0 EL6711-0010...
  • Seite 91 Zeigt die (Allgemeine Slave PDO-) Konfiguration der Prozessdaten an. Die Eingangs- und Ausgangsdaten des EtherCAT-Slaves werden als CANopen Prozess-Daten-Objekte (Process Data Objects, PDO) dargestellt. Falls der EtherCAT-Slave es unterstützt, ermöglicht dieser Dialog dem Anwender ein PDO über PDO-Zuordnung auszuwählen und den Inhalt des individuellen PDOs zu variieren. EL6711-0010 Version: 1.0...
  • Seite 92 Prozessdaten (Größe in Bit/Bytes, Quellort, Übertragungsart) er von oder zu diesem Slave übermitteln möchte. Eine falsche Konfiguration kann einen erfolgreichen Start des Slaves verhindern. Für Beckhoff EtherCAT Slaves EL, ES, EM, EJ und EP gilt im Allgemeinen: • Die vom Gerät unterstützten Prozessdaten Input/Output sind in der ESI/XML-Beschreibung herstellerseitig definiert.
  • Seite 93 Karteireiters können Sie betrachten, welche Download-Requests während des Startups zur Mailbox gesendet werden. Es ist auch möglich neue Mailbox-Requests zur Listenanzeige hinzuzufügen. Die Download-Requests werden in derselben Reihenfolge zum Slave gesendet, wie sie in der Liste angezeigt werden. EL6711-0010 Version: 1.0...
  • Seite 94 Karteireiter CoE - Online angezeigt. Dieser Dialog listet den Inhalt des Objektverzeichnisses des Slaves auf (SDO-Upload) und erlaubt dem Anwender den Inhalt eines Objekts dieses Verzeichnisses zu ändern. Details zu den Objekten der einzelnen EtherCAT-Geräte finden Sie in den gerätespezifischen Objektbeschreibungen. Version: 1.0 EL6711-0010...
  • Seite 95 Das Objekt kann ausgelesen und Daten können in das Objekt geschrieben werden (Read/Write) Das Objekt kann ausgelesen werden, es ist aber nicht möglich Daten in das Objekt zu schreiben (Read only) Ein zusätzliches P kennzeichnet das Objekt als Prozessdatenobjekt. Wert Wert des Objekts EL6711-0010 Version: 1.0...
  • Seite 96 Slave hochgeladen. In der untenstehenden Liste können Sie festlegen welche Objekt-Typen hochgeladen werden sollen. Offline - über EDS-Datei Wenn dieses Optionsfeld angewählt ist, wird die Liste der im Objektverzeichnis enthaltenen Objekte aus einer EDS-Datei gelesen, die der Anwender bereitstellt. Karteireiter „Online“ Abb. 117: Karteireiter „Online“ Version: 1.0 EL6711-0010...
  • Seite 97 Carrier-Signal ist am Port vorhanden, der Port ist aber geschlossen. File Access over EtherCAT Download Mit dieser Schaltfläche können Sie eine Datei zum EtherCAT-Gerät schreiben. Upload Mit dieser Schaltfläche können Sie eine Datei vom EtherCAT-Gerät lesen. Karteireiter „DC“ (Distributed Clocks) Abb. 118: Karteireiter „DC“ (Distributed Clocks) EL6711-0010 Version: 1.0...
  • Seite 98 • DC-Synchron (Input based) • DC-Synchron Erweiterte Einstellungen… Erweiterte Einstellungen für die Nachregelung der echtzeitbestimmende TwinCAT-Uhr Detaillierte Informationen zu Distributed Clocks sind unter http://infosys.beckhoff.de angegeben: Feldbuskomponenten → EtherCAT-Klemmen → EtherCAT System Dokumentation → Distributed Clocks 5.2.7.1 Detaillierte Beschreibung des Karteireiters „Prozessdaten“ Sync-Manager Listet die Konfiguration der Sync-Manager (SM) auf.

  • Seite 99: Import/Export Von Ethercat-Teilnehmern Mittels Sci Und Xti

    • Zyklische Prozessdaten (PDO) • Synchronisierung (Distributed Clocks, FreeRun, SM‑Synchron) • CoE‑Parameter (azyklisches Objektverzeichnis) Hinweis: je nach Slave sind nicht alle drei Elemente vorhanden. Zum besseren Verständnis der Export/Import‑Funktion wird der übliche Ablauf bei der IO‑Konfiguration betrachtet: EL6711-0010 Version: 1.0...
  • Seite 100 • innerhalb der TwinCAT‑Umgebung: Export/Import als xti‑Datei oder • außerhalb, d.h. TwinCAT‑Grenzen überschreitend: Export/Import als sci‑Datei. Zur Veranschaulichung im Folgenden ein Beispiel: eine EL3702‑Klemme in Standard‑Einstellung wird auf 2‑fach Oversampling umgestellt (blau) und das optionale PDO „StartTimeNextLatch“ wahlweise hinzugefügt (rot): Version: 1.0 EL6711-0010...
  • Seite 101 Die beiden genannten Methoden für den Export und Import der veränderten Klemme werden im Folgenden demonstriert. 5.2.8.2 Das Vorgehen innerhalb TwinCAT mit xti‑Dateien Jedes IO Gerät kann einzeln exportiert/abgespeichert werden: Die xti‑Datei kann abgelegt: und in einem anderen TwinCAT System über „Insert Existing item“ wieder importiert werden: EL6711-0010 Version: 1.0...

  • Seite 102: Das Vorgehen Innerhalb Und Außerhalb Twincat Mit Sci-Datei

    • Falls TwinCAT offline ist (es liegt keine Verbindung zu einer laufenden realen Steuerung vor) kann eine Warnmeldung erscheinen, weil nach Ausführung der Funktion das System den Versuch unternimmt, den EtherCAT Strang neu zu laden, ist in diesem Fall allerdings nicht ergebnisrelevant und kann mit Klick auf „OK“ bestätigt werden: Version: 1.0 EL6711-0010...
  • Seite 103 Die konfigurierte Zykluszeit wird exportiert. Üblicherweise ist diese netzwerkabhängig und time(0x1C3x.2) kann nicht immer vorab bestimmt werden. Referenz auf die ursprüngliche ESI Datei. Export SCI Datei speichern. • Bei Mehrfachauswahl ist eine Listenansicht verfügbar (Export multiple SCI files): • Auswahl der zu exportierenden Slaves: EL6711-0010 Version: 1.0...
  • Seite 104 Es werden alle Slaves abgewählt. • Die sci‑Datei kann lokal abgespeichert werden: • Es erfolgt der Export: Import • Eine sci‑Beschreibung kann wie jede normale Beckhoff‑Gerätebeschreibung manuell in die TwinCAT‑Konfiguration eingefügt werden. • Die sci‑Datei muss im TwinCAT‑ESI‑Pfad liegen, i.d.R. unter: C:\TwinCAT\3.1\Config\Io\EtherCAT •...
  • Seite 105 Inbetriebnahme • SCI‑Geräte anzeigen und gewünschtes Gerät auswählen und einfügen: Weitere Hinweise • Einstellungen für die SCI‑Funktion können über den allgemeinen Options Dialog vorgenommen werden (Tools → Options → TwinCAT → Export SCI): Erläuterung der Einstellungen: EL6711-0010 Version: 1.0...

  • Seite 106: Allgemeine Inbetriebnahmehinweise Für Einen Ethercat Slave

    EtherCAT und der TwinCAT System Manager bieten entsprechend umfassende Diagnoseelemente an. Die Diagnoseelemente, die im laufenden Betrieb (nicht zur Inbetriebnahme) für eine zyklusaktuelle Diagnose aus der steuernden Task hilfreich sind, werden im Folgenden erläutert. Abb. 119: Auswahl an Diagnoseinformationen eines EtherCAT Slave Im Allgemeinen verfügt ein EtherCAT Slave über Version: 1.0 EL6711-0010...
  • Seite 107 Variablen über ADS sinnvoll. In Abb. Grundlegende EtherCAT Slave Diagnose in der PLC ist eine Beispielimplementation einer grundlegenden EtherCAT Slave Diagnose zu sehen. Dabei wird eine Beckhoff EL3102 (2 kanalige analoge Eingangsklemme) verwendet, da sie sowohl über slave-typische Kommunikationsdiagnose als auch über kanal-spezifische Funktionsdiagnose verfügt.
  • Seite 108 Das CoE-Parameterverzeichnis (CanOpen-over-EtherCAT) dient der Verwaltung von Einstellwerten des jeweiligen Slaves. Bei der Inbetriebnahme eines komplexeren EtherCAT Slaves sind unter Umständen hier Veränderungen vorzunehmen. Zugänglich ist es über den TwinCAT System Manager, s. Abb. EL3102, CoE- Verzeichnis: Version: 1.0 EL6711-0010...
  • Seite 109 • Es ist vom Anwender die StartUp-Liste mit den Änderungen zu pflegen. Inbetriebnahmehilfe im TwinCAT System Manager In einem fortschreitenden Prozess werden für EL/EP-EtherCAT-Geräte Inbetriebnahmeoberflächen eingeführt. Diese sind in TwinCAT System Managern ab TwinCAT 2.11R2 verfügbar. Sie werden über entsprechend erweiterte ESI-Konfigurationsdateien in den System Manager integriert. EL6711-0010 Version: 1.0...
  • Seite 110 (DC), PDO, CoE) definiert sind. Siehe dazu auch Kapitel "Grundlagen der Kommunikation, EtherCAT State Machine [} 20]. Der Hochlauf kann je nach Konfigurationsaufwand und Gesamtkonfiguration bis zu einigen Sekunden dauern. Auch der EtherCAT Master selbst muss beim Start diese Routinen durchlaufen, bis er in jedem Fall den Zielzustand OP erreicht. Version: 1.0 EL6711-0010...
  • Seite 111 • Slaves: OP Diese Einstellung gilt für alle Slaves zugleich. Abb. 123: Default Verhalten System Manager Zusätzlich kann im Dialog „Erweiterte Einstellung“ beim jeweiligen Slave der Zielzustand eingestellt werden, auch dieser ist standardmäßig OP. Abb. 124: Default Zielzustand im Slave EL6711-0010 Version: 1.0...
  • Seite 112 Koppler liefern kann, sind an entsprechenden Positionen im Klemmenstrang Einspeiseklemmen (z. B. EL9410) zu setzen. Im TwinCAT System Manager wird der vorberechnete theoretische maximale E-Bus-Strom als Spaltenwert angezeigt. Eine Unterschreitung wird durch negativen Summenbetrag und Ausrufezeichen markiert, vor einer solchen Stelle ist eine Einspeiseklemme zu setzen. Version: 1.0 EL6711-0010...
  • Seite 113 Ab TwinCAT 2.11 wird bei der Aktivierung einer solchen Konfiguration eine Warnmeldung „E-Bus Power of Terminal...“ im Logger-Fenster ausgegeben: Abb. 127: Warnmeldung E-Bus-Überschreitung HINWEIS Achtung! Fehlfunktion möglich! Die E-Bus-Versorgung aller EtherCAT-Klemmen eines Klemmenblocks muss aus demselben Massepotential erfolgen! EL6711-0010 Version: 1.0...

  • Seite 114: Grundlagen Zur Funktion

    Konfiguration der Prozessdaten wird über den EtherCAT-Master erstellt, sowie die Busspezifischen Einstellungen wie Baudrate, Stationsadresse, usw.. Im Auslieferungszustand nimmt die EL6711-0010 anhand der angelegten Prozessdaten entsprechende Einstellungen wie CC-Link Version, Anzahl der belegten Stationen und die Anzahl der erweiterten Zyklen selbstständig vor.

  • Seite 115: Prozessdaten

    Klemme ausgewählt ist). Eine Änderung der Prozessdatenzusammenstellung in TwinCAT wird erst nach Neustart des EtherCAT-Systems wirksam. Die EL6711-0010 kann in zwei CC-Link Versionen betrieben werden, welche sich in der Menge der Prozessdaten unterscheiden • Die CC-Link Version 1.00 bzw. 1.10 ist die erste Ausgabe von CC-Link. Die Version 1.10 erlaubt im Gegensatz zur Version 1.00 Kabellängen zwischen den Stationen von 20 cm.
  • Seite 116 ◦ Es können Prozessdaten vom Typ Byte anstelle von Bit angefügt werden. • Map one, two, three or four bit Pdo ◦ Je nach Auswahl wird/werden eine, zwei, drei oder vier PDO-Zuordnungen im Prozessabbild angelegt ◦ Es dürfen nur Prozessdaten vom Typ Bit angefügt werden Version: 1.0 EL6711-0010...
  • Seite 117 ◦ sind max. 255 Einträge für „Predefined PDO Assignment.- ‚Map one bit Pdo‘, Map two bit Pdos‘ und ‚Map three bit Pdos‘“ erlaubt ◦ sind max. 131 Einträge für „Predefined PDO Assignment. ‚Map four bit Pdo‘“ erlaubt EL6711-0010 Version: 1.0...

  • Seite 118: Konfiguration

    Die gesamte Konfiguration und alle Einstellungen werden über den EtherCAT-Master an der CC-Link-Slaveklemme EL6711-0010 durchgeführt. Mit dem Beinhalten der EL6711-0010 in einem TwinCAT-Projekt muss festgelegt werden auf welche Art und Weise die Prozessdaten angefügt werden sollen. Siehe dazu das Kapitel Prozessdatenauswahl [} 115], insbesondere dessen Unterkapitel.
  • Seite 119 Start Adresse einstellen. Bestätigt man obigen Dialog, erhält man das im nächsten Schritt zu sehende Prozessabbild 4. Die Variablennamen werden wie hier zu sehen automatisch hochgezählt. Analog werden auch Ausgangsvariablen angelegt. Abb. 133: Anlegen der Eingangsvariablen Schritt 2) ist auf die anderen PDO-Zuordnungen analog anzuwenden. EL6711-0010 Version: 1.0...

  • Seite 120: Applikationsbeispiel 1 - Übertragen Von Gleitkommazahlen

    Gleitkommazahlen In diesem Applikationsbeispiel wird gezeigt, wie eine Gleitkommazahl vom Datentyp „real“(TwinCAT) bzw. „float“(Mitsubishi) von einer Beckhoff- zu einer Mitsubishisteuerung und umgekehrt via CC-Link übertragen wird. Dadurch das eine Gleitkomma-Variable vom Datentyp „float“ bzw. „real“ vier Byte belegt benötigen wir in der Konfiguration jeweils zum Senden und Empfangen zwei UINT16-PDO-Einträge.
  • Seite 121 Inbetriebnahme Abb. 136: Verknüpfung mit PDOs Sind beide Steuerung eingeloggt und in Betrieb, sieht der Datenaustausch folgendermaßen aus: EL6711-0010 Version: 1.0...
  • Seite 122 Inbetriebnahme Abb. 137: Datenaustausch Version: 1.0 EL6711-0010...

  • Seite 123: Applikationsbeispiel 2 - Übertragen Von Zeichenketten

    Applikationsbeispiel 2 - Übertragen von Zeichenketten In diesem Applikationsbeispiel wird gezeigt, wie eine Zeichenkette vom Datentyp „String“ von einer Beckhoff- zu einer Mitsubishisteuerung und umgekehrt via CC-Link übertragen wird. Dadurch das eine Zeichenketten-Variable vom Datentyp String für je Zeichen ein ganzes Byte benötigt und deshalb in der Regel mehr als zwei Byte für eine Instanz genutzt werden, wird in der Konfiguration jeweils...
  • Seite 124 Um eine Zeichenkette zu übertragen, wird eine UNION mit dem Aufbau, wie in der nächsten Abbildung zu entnehmen, verwendet. Abb. 139: Aufbau UNION Diese wird im Main instanziiert und mit den angelegten PDOs der Klemme verknüpft, einmal zum Senden und einmal zum Empfangen einer Zeichenkette. Version: 1.0 EL6711-0010...
  • Seite 125 Inbetriebnahme Abb. 140: Verknüpfung mit PDOs Sind beide Steuerung eingeloggt und in Betrieb, sieht der Datenaustausch folgendermaßen aus. EL6711-0010 Version: 1.0...
  • Seite 126 Inbetriebnahme Abb. 141: Datenaustausch Version: 1.0 EL6711-0010...

  • Seite 127: Objektbeschreibung Und Parametrierung

    EtherCAT XML Device Description Die Darstellung entspricht der Anzeige der CoE-Objekte aus der EtherCAT XML Device Description. Es wird empfohlen, die entsprechende aktuellste XML-Datei im Download-Bereich auf der Beckhoff- Website herunterzuladen und entsprechend der Installationsanweisungen zu installieren. Parametrierung über das CoE-Verzeichnis (CAN over EtherCAT) Die Parametrierung des EtherCAT Gerätes wird über den CoE-Online Reiter [} 94] (mit Doppelklick...
  • Seite 128 Sequence error Im Falle von Synchronitätsproblemen mit dem CC-Link- UDINT32 0x0000 (0 counter Master wird dieser Wert inkrementiert F900:0C System area control CC-Link System Area UINT16 0x0000 (0 F900:0D System area status CC-Link System Area UINT16 0x0000 (0 Version: 1.0 EL6711-0010...

  • Seite 129: Standardobjekte

    High-Word (Bit 16-31) verweist auf die Gerätebeschreibung 1018:04 Serial number Seriennummer des EtherCAT-Slaves, das Low-Byte (Bit UINT32 0x00000000 0-7) des Low-Words enthält das Produktionsjahr, das High-Byte (Bit 8-15) des Low-Words enthält die Produktionswoche, das High-Word (Bit 16-31) ist 0 EL6711-0010 Version: 1.0...

  • Seite 130: Anhang

    Anhang Firmware Kompatibilität Beckhoff EtherCAT Geräte werden mit dem aktuell verfügbaren letzten Firmware-Stand ausgeliefert. Dabei bestehen zwingende Abhängigkeiten zwischen Firmware und Hardware; eine Kompatibilität ist nicht in jeder Kombination gegeben. Die unten angegebene Übersicht zeigt auf welchem Hardware-Stand eine Firmware betrieben werden kann.

  • Seite 131: Firmware Update El/Es/Elm/Em/Epxxxx

    Anhang Firmware Update EL/ES/ELM/EM/EPxxxx Dieses Kapitel beschreibt das Geräte-Update für Beckhoff EtherCAT Slaves der Serien EL/ES, ELM, EM, EK und EP. Ein FW-Update sollte nur nach Rücksprache mit dem Beckhoff Support durchgeführt werden. HINWEIS Nur TwinCAT 3 Software verwenden! Ein Firmware-Update von Beckhoff IO Geräten ist ausschließlich mit einer TwinCAT3-Installation durchzuführen.

  • Seite 132: Gerätebeschreibung Esi-File/Xml

    Die Geräterevision steht in engem Zusammenhang mit der verwendeten Firmware bzw. Hardware. Nicht kompatible Kombinationen führen mindestens zu Fehlfunktionen oder sogar zur endgültigen Außerbetriebsetzung des Gerätes. Ein entsprechendes Update sollte nur in Rücksprache mit dem Beckhoff Support ausgeführt werden. Version: 1.0 EL6711-0010...
  • Seite 133 Abb. 143: Rechtsklick auf das EtherCAT Gerät bewirkt das Scannen des unterlagerten Feldes Wenn das gefundene Feld mit dem konfigurierten übereinstimmt, erscheint Abb. 144: Konfiguration identisch ansonsten erscheint ein Änderungsdialog, um die realen Angaben in die Konfiguration zu übernehmen. Abb. 145: Änderungsdialog EL6711-0010 Version: 1.0...
  • Seite 134 Die meisten EtherCAT-Geräte lesen eine geänderte ESI-Beschreibung umgehend bzw. nach dem Aufstarten aus dem INIT ein. Einige Kommunikationseinstellungen wie z. B. Distributed Clocks werden jedoch erst bei PowerOn gelesen. Deshalb ist ein kurzes Abschalten des EtherCAT Slave nötig, damit die Änderung wirksam wird. Version: 1.0 EL6711-0010...

  • Seite 135: Erläuterungen Zur Firmware

    • offline: in der EtherCAT Slave Information ESI/XML kann der Default-Inhalt des CoE enthalten sein. Dieses CoE-Verzeichnis kann nur angezeigt werden, wenn es in der ESI (z. B. „Beckhoff EL5xxx.xml“) enthalten ist. Die Umschaltung zwischen beiden Ansichten kann über den Button Advanced vorgenommen werden.
  • Seite 136 Firmware Update. Abb. 149: Firmware Update Es ist folgender Ablauf einzuhalten, wenn keine anderen Angaben z. B. durch den Beckhoff Support vorliegen. Gültig für TwinCAT 2 und 3 als EtherCAT Master. • TwinCAT System in ConfigMode/FreeRun mit Zykluszeit >= 1ms schalten (default sind im ConfigMode 4 ms).

  • Seite 137: Fpga-Firmware *.Rbf

    Der TwinCAT System-Manager zeigt die Version der FPGA-Firmware an. Klicken Sie hierzu auf die Ethernet-Karte Ihres EtherCAT-Stranges (im Beispiel Gerät 2) und wählen Sie den Karteireiter Online. Die Spalte Reg:0002 zeigt die Firmware-Version der einzelnen EtherCAT-Geräte in hexadezimaler und dezimaler Darstellung an. EL6711-0010 Version: 1.0...
  • Seite 138 Abb. 151: Kontextmenu Eigenschaften (Properties) In dem folgenden Dialog Advanced Settings können Sie festlegen, welche Spalten angezeigt werden sollen. Markieren Sie dort unter Diagnose/Online Anzeige das Kontrollkästchen vor '0002 ETxxxx Build' um die Anzeige der FPGA-Firmware-Version zu aktivieren. Version: 1.0 EL6711-0010...
  • Seite 139 Ältere Firmware-Stände können nur vom Hersteller aktualisiert werden! Update eines EtherCAT-Geräts Es ist folgender Ablauf einzuhalten, wenn keine anderen Angaben z. B. durch den Beckhoff Support vorliegen: • TwinCAT System in ConfigMode/FreeRun mit Zykluszeit >= 1 ms schalten (default sind im ConfigMode 4 ms).
  • Seite 140 • Wählen Sie im TwinCAT System-Manager die Klemme an, deren FPGA-Firmware Sie aktualisieren möchten (im Beispiel: Klemme 5: EL5001) und klicken Sie auf dem Karteireiter EtherCAT auf die Schaltfläche Weitere Einstellungen: • Im folgenden Dialog Advanced Settings klicken Sie im Menüpunkt ESC-Zugriff/E²PROM/FPGA auf die Schaltfläche Schreibe FPGA: Version: 1.0 EL6711-0010...

  • Seite 141: Gleichzeitiges Update Mehrerer Ethercat-Geräte

    Die Firmware von mehreren Geräten kann gleichzeitig aktualisiert werden, ebenso wie die ESI- Beschreibung. Voraussetzung hierfür ist, dass für diese Geräte die gleiche Firmware-Datei/ESI gilt. Abb. 153: Mehrfache Selektion und FW-Update Wählen Sie dazu die betreffenden Slaves aus und führen Sie das Firmware-Update im BOOTSTRAP Modus wie o. a. aus. EL6711-0010 Version: 1.0...

  • Seite 142: Wiederherstellen Des Auslieferungszustandes

    Abb. 155: Eingabe des Restore-Wertes im Set Value Dialog Alternativer Restore-Wert Bei einigen Klemmen älterer Bauart lassen sich die Backup-Objekte mit einem alternativen Restore- Wert umstellen: Dezimalwert: 1819238756, Hexadezimalwert: 0x6C6F6164. Eine falsche Eingabe des Restore-Wertes zeigt keine Wirkung! Version: 1.0 EL6711-0010...

  • Seite 143: Support Und Service

    Unterstützung bei allen Fragen zu Beckhoff Produkten und Systemlösungen zur Verfügung stellt. Beckhoff Niederlassungen und Vertretungen Wenden Sie sich bitte an Ihre Beckhoff Niederlassung oder Ihre Vertretung für den lokalen Support und Service zu Beckhoff Produkten! Die Adressen der weltweiten Beckhoff Niederlassungen und Vertretungen entnehmen Sie bitte unseren Internetseiten: www.beckhoff.com...
  • Seite 145 Mehr Informationen: www.beckhoff.de/EL6711-0010 Beckhoff Automation GmbH & Co. KG Hülshorstweg 20 33415 Verl Deutschland Telefon: +49 5246 9630 info@beckhoff.com www.beckhoff.com...

Inhaltsverzeichnis
