Montage und Verdrahtung
4.8
Verkabelung
Spezifikation
Kommunikationsgeschwindigkeit
Kabellänge zwischen den Stationen
Max. Gesamtlänge Erweiterungskabel
(Empfehlung) Anschlusskabel
Businterface
Abschlusswiderstand

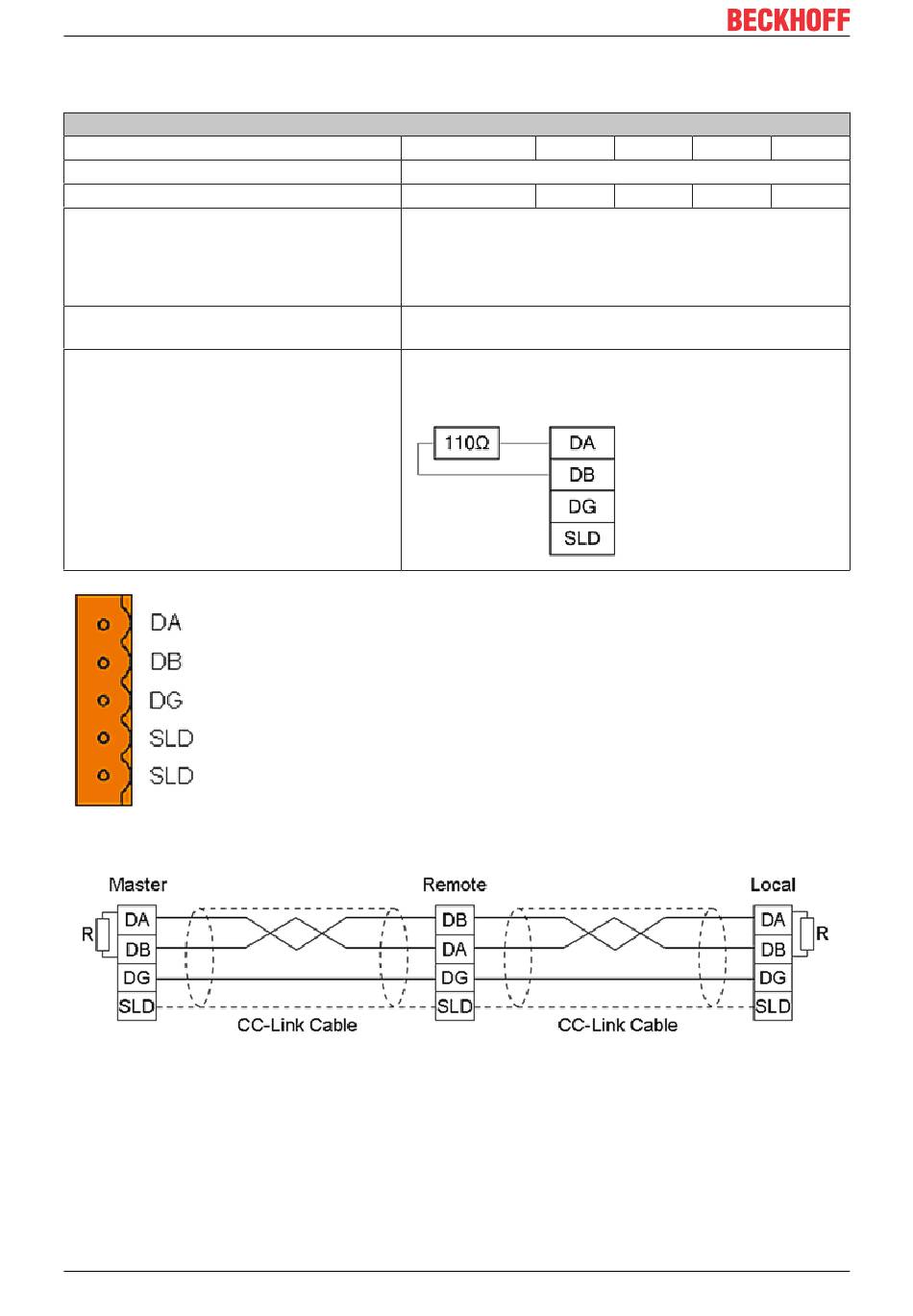

Abb. 16: CC-Link-Anschluss
Abb. 17: CC-Link Verkabelung
36
156kbps
625kbps 2.5Mbps 5Mbps
Mindesten 20 cm
1200 m
900 m
CC-Link-Kabel Version 1.10, (geschirmtes, 3-adriges
Twisted-Pair-Kabel), Die Mischung von Kabeln
verschiedener Marken ist nur möglich, wenn es sich um alle
CC-Link-Kabel Version 1.10-kompatible Kabel handelt.
(Verwendung von 110Ω-Abschlusswiderständen)
1 x Open-Style-Connector, 5-polig, im Lieferumfang
enthalten
110Ω,1/2W
(Verbindung zwischen DA und DB an beiden Leitungsenden)
Version: 1.0
10Mbps
400 m
160 m
100 m
EL6711-0010
