Montage und Verdrahtung

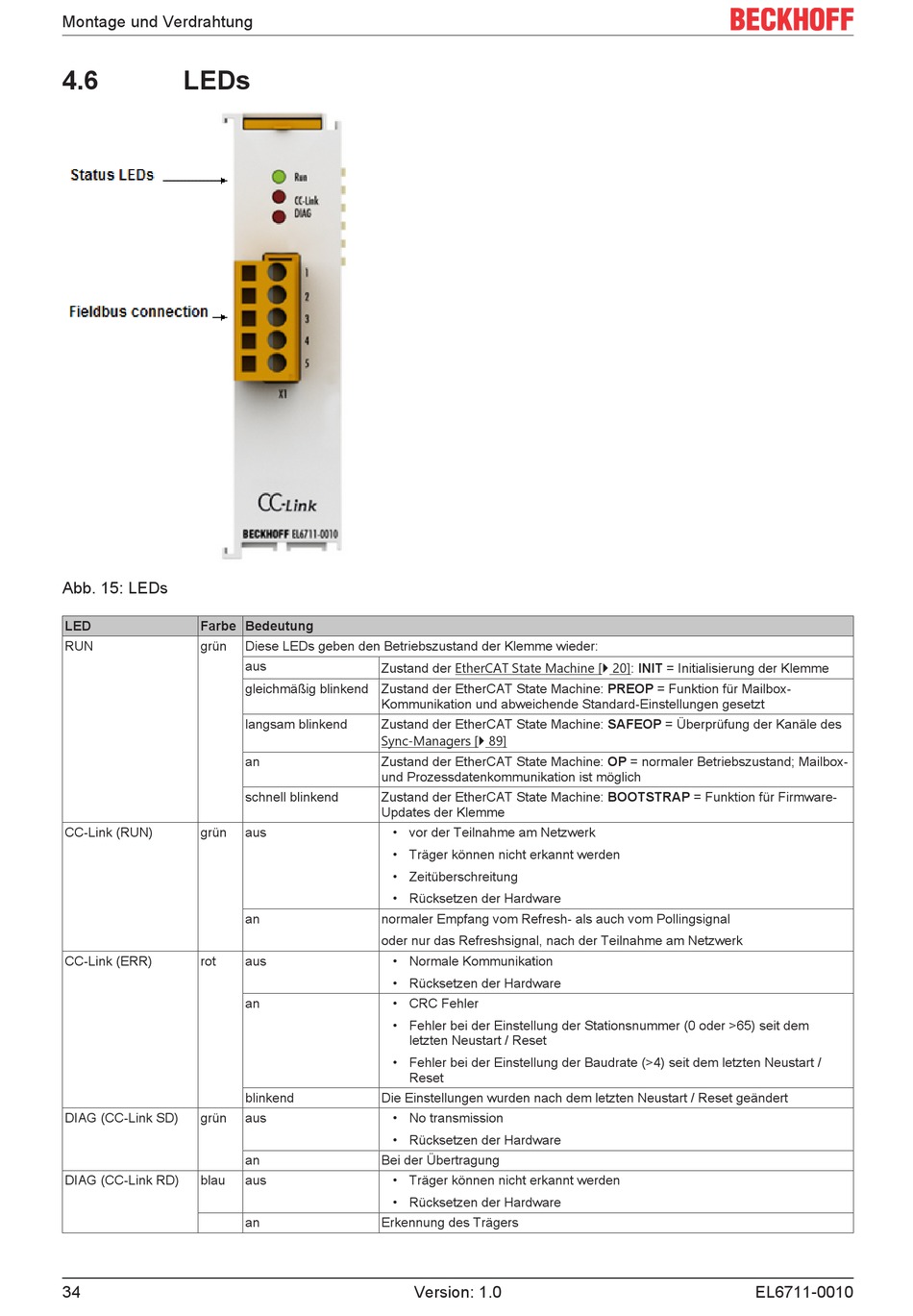

4.6

LEDs

Abb. 15: LEDs
LED
Farbe Bedeutung
RUN
grün
CC-Link (RUN)
grün
CC-Link (ERR)
rot
DIAG (CC-Link SD)
grün
DIAG (CC-Link RD)
blau
34
Diese LEDs geben den Betriebszustand der Klemme wieder:
aus
Zustand der EtherCAT State Machine [} 20]: INIT = Initialisierung der Klemme
gleichmäßig blinkend Zustand der EtherCAT State Machine: PREOP = Funktion für Mailbox-
Kommunikation und abweichende Standard-Einstellungen gesetzt
langsam blinkend
Zustand der EtherCAT State Machine: SAFEOP = Überprüfung der Kanäle des
Sync-Managers [} 89]
an
Zustand der EtherCAT State Machine: OP = normaler Betriebszustand; Mailbox-
und Prozessdatenkommunikation ist möglich
schnell blinkend
Zustand der EtherCAT State Machine: BOOTSTRAP = Funktion für Firmware-
Updates der Klemme
aus
• vor der Teilnahme am Netzwerk
• Träger können nicht erkannt werden
• Zeitüberschreitung
• Rücksetzen der Hardware
an
normaler Empfang vom Refresh- als auch vom Pollingsignal
oder nur das Refreshsignal, nach der Teilnahme am Netzwerk
aus
• Normale Kommunikation
• Rücksetzen der Hardware
an
• CRC Fehler
• Fehler bei der Einstellung der Stationsnummer (0 oder >65) seit dem
letzten Neustart / Reset
• Fehler bei der Einstellung der Baudrate (>4) seit dem letzten Neustart /
Reset
blinkend
Die Einstellungen wurden nach dem letzten Neustart / Reset geändert
aus
• No transmission
• Rücksetzen der Hardware
an
Bei der Übertragung
aus
• Träger können nicht erkannt werden
• Rücksetzen der Hardware
an
Erkennung des Trägers
Version: 1.0
EL6711-0010
