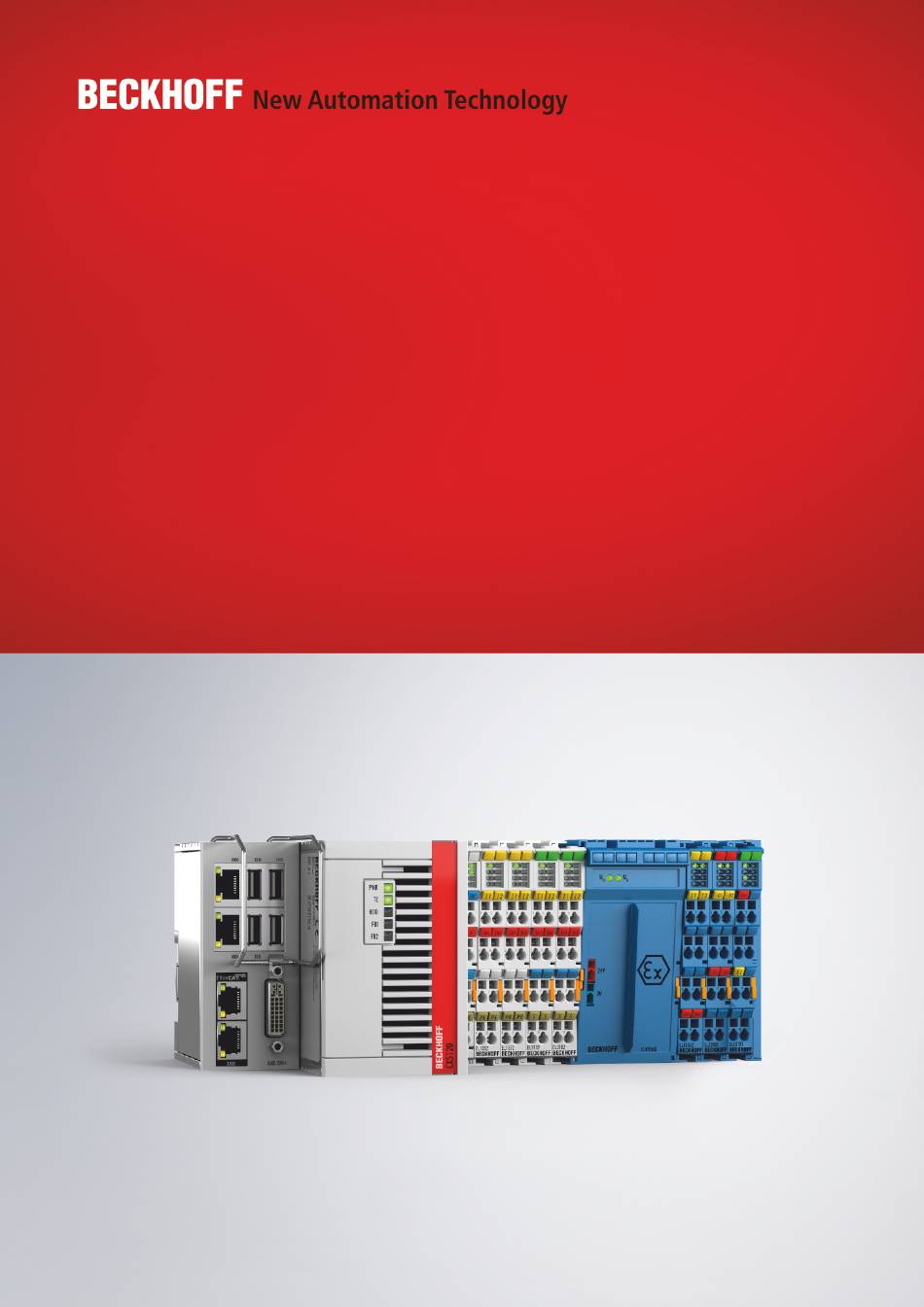

- Seite 1 Betriebsanleitung | DE ELX3252 Zweikanalige Analog-Eingangsklemme für Potentiometer, 16 Bit, Ex i 01.07.2020 | Version: 1.0.0...
-
Seite 3: Inhaltsverzeichnis
1 Vorwort ............................... 5 Hinweise zur Dokumentation ...................... 5 Sicherheitshinweise ........................... 6 Ausgabestände der Dokumentation .................... 7 Kennzeichnung von ELX-Klemmen .................... 8 2 Produktübersicht ............................. 12 ELX3252 - Einführung ........................ 12 Technische Daten.......................... 13 Bestimmungsgemäße Verwendung .................... 14 3 Montage und verdrahtung ........................ 15 Besondere Bedingungen für ELX-Klemmen.................. 15 Installationshinweise für ELX-Klemmen .................. 15 Anordnung von ELX-Klemmen im Busklemmenblock .............. 17... - Seite 4 Inhaltsverzeichnis Version: 1.0.0 ELX3252...
-
Seite 5: Vorwort
Patente: EP1590927, EP1789857, EP1456722, EP2137893, DE102015105702 mit den entsprechenden Anmeldungen und Eintragungen in verschiedenen anderen Ländern. ® EtherCAT ist eine eingetragene Marke und patentierte Technologie lizenziert durch die Beckhoff Automation GmbH, Deutschland. Copyright © Beckhoff Automation GmbH & Co. KG, Deutschland. -
Seite 6: Sicherheitshinweise
Die gesamten Komponenten werden je nach Anwendungsbestimmungen in bestimmten Hard- und Software- Konfigurationen ausgeliefert. Änderungen der Hard- oder Software-Konfiguration, die über die dokumentierten Möglichkeiten hinausgehen, sind unzulässig und bewirken den Haftungsausschluss der Beckhoff Automation GmbH & Co. KG. Qualifikation des Personals Diese Beschreibung wendet sich ausschließlich an ausgebildetes Fachpersonal der Steuerungs-, Automatisierungs- und Antriebstechnik, das mit den geltenden Normen vertraut ist. -
Seite 7: Ausgabestände Der Dokumentation
Vorwort Ausgabestände der Dokumentation Version Kommentar 1.0.0 • Technische Daten und Titelbild aktualisiert • Technische Daten aktualisiert • Erste vorläufige Version ELX3252 Version: 1.0.0... -
Seite 8: Kennzeichnung Von Elx-Klemmen
Dokumentation angegeben. Jeder Revision zugehörig und gleichbedeutend ist üblicherweise eine Beschreibung (ESI, EtherCAT Slave Information) in Form einer XML-Datei, die zum Download auf der Beckhoff Webseite bereitsteht. Die Revision wird außen auf den Klemmen aufgebracht, siehe Abb. ELX1052 mit Date-Code 3218FMFM, BTN 10000100 und Ex-Kennzeichnung. -
Seite 9: Abb. 1 Elx2008-0000 Mit Date Code 2519Hmhm, Btn 0001F6Hd Und Ex-Kennzeichnung
Vorwort Beckhoff Tracebillity Number (BTN) Darüber hinaus verfügt jede ELX-Klemme über eine eindeutige Beckhoff Tracebillity Number (BTN). Ex-Kennzeichnung Links oben auf der Klemme finden Sie die Ex-Kennzeichnung: II 3 (1) G Ex ec [ia Ga] IIC T4 Gc II (1) D [Ex ia Da] IIIC I (M1) [Ex ia Ma] I IECEx BVS 18.0005X... -
Seite 10: Abb. 2 Elx9560-0000 Mit Date Code 12150000, Btn 0000B000 Und Ex-Kennzeichnung
Vorwort Abb. 2: ELX9560-0000 mit Date Code 12150000, BTN 0000b000 und Ex-Kennzeichnung Version: 1.0.0 ELX3252... -
Seite 11: Abb. 3 Elx9012 Mit Date Code 12174444, Btn 0000B0Si Und Ex-Kennzeichnung
Vorwort Abb. 3: ELX9012 mit Date Code 12174444, BTN 0000b0si und Ex-Kennzeichnung ELX3252 Version: 1.0.0... -
Seite 12: Produktübersicht
ELX3252 - Einführung Abb. 4: ELX3252 - Zweikanalige Analog-Eingangsklemme für Potentiometer, 16 Bit, Ex i Die Analog-Eingangsklemme ELX3252 ist für den Betrieb in Zone 2 und in nicht-explosionsgefährdeten Bereichen geeignet. Sie erlaubt den direkten Anschluss von Potentiometern aus explosionsgefährdeten Bereichen der Zonen 0/20 und 1/21. Eine stabilisierte Spannungsversorgung über die Powerkontakte der Einspeiseklemme ELX9560 und die ratiometrische Messung der Eingangsspannung bieten die Voraussetzungen für präzises Messen. -
Seite 13: Technische Daten
Produktübersicht Technische Daten Technische Daten ELX3252-0000 Technik Ratiometrische Potentiometerauswertung, Potentiometerversorgung durch die Klemme Anzahl Eingänge Anschlusstechnik 3-Leiter Speisespannung für Potentiometer max. 4,94 V Messbereich Potentiometer 300 Ω … 40 kΩ Auflösung 16 Bit (inkl. Vorzeichen) Messfehler < ±0,3% (bezogen auf den Messbereichsendwert) Grenzfrequenz Eingangsfilter 30 Hz... -
Seite 14: Bestimmungsgemäße Verwendung
Bei den ELX-Klemmen handelt es sich um offene, elektrische Betriebsmittel für den Einbau in abschließbare Schaltschränke, Gehäuse oder Betriebsräume. Stellen Sie sicher, dass der Zugang zu den Geräten nur autorisiertem Fachpersonal möglich ist. VORSICHT Rückverfolgbarkeit sicherstellen! Der Besteller hat die Rückverfolgbarkeit der Geräte über die Beckhoff Tracebility Number (BTN) sicherzu- stellen. Version: 1.0.0 ELX3252... -
Seite 15: Montage Und Verdrahtung
70°C oder an den Aderverzweigungsstellen höher als 80°C ist, so müssen Kabel aus- gewählt werden, deren Temperaturdaten den tatsächlich gemessenen Temperaturwerten entsprechen! • Beachten Sie für Beckhoff ELX-Klemmen den zulässigen Umgebungstemperaturbereich von -25 bis +60°C! • Es müssen Maßnahmen zum Schutz gegen Überschreitung der Nennbetriebsspannung durch kurzzeiti- ge Störspannungen um mehr als 40% getroffen werden! Die Spannungsversorgung der Einspeiseklem-... - Seite 16 Eine eindeutige Zuordnung von Kanal und Anschlussbezeichnung nach dem Kapitel Anschlussbelegung zum eigentlichen Anschlusskontakt kann über die aufgelaserten Kanalnummern 1 bis 8 links oberhalb der jeweiligen Klemmstelle sowie über das Laserbild erfolgen. Beachten Sie die ggf. vorhandene Polaritätsabhängkeit angeschlossener eigensicherer Stromkreise! Version: 1.0.0 ELX3252...
-
Seite 17: Anordnung Von Elx-Klemmen Im Busklemmenblock
• Die letzte Klemme jedes ELX-Klemmenstrangs ist mit einer Busenkappe ELX9012 abzudecken, sofern nicht zwei Einspeiseklemmen ELX9410 direkt hintereinander installiert sind, um den Klemmenstrang mit Standard-Beckhoff-EtherCAT-Klemmen fortzuführen (z.B. EL/ES/EK)! Beispiele für die Anordnung von ELX-Klemmen Abb. 5: Zulässige Anordnung der ELX-Klemmen (rechter Klemmenblock). -
Seite 18: Abb. 8 Zulässige Anordnung - Elx9410 Vor Einer Einspeiseklemme Elx9560
Abb. 8: Zulässige Anordnung - ELX9410 vor einer Einspeiseklemme ELX9560. Abb. 9: Unzulässige Anordnung - fehlende Einspeiseklemme ELX9560. Abb. 10: Unzulässige Anordnung - Klemme im ELX-Klemmenstrang, die nicht zur ELX-Serie gehört Abb. 11: Unzulässige Anordnung - zweite Einspeiseklemme ELX9560 im ELX-Klemmenstrang ohne vorgeschaltete ELX9410. Version: 1.0.0 ELX3252... -
Seite 19: Abb. 12 Unzulässige Anordnung - Fehlende Busendkappe Elx9012
Bitte beachten Sie bei der Konfiguration des Klemmenstrangs den maximal verfügbaren Ausgangsstrom der Einspeiseklemme ELX9560 gemäß der angegeben technischen Daten. Bei Bedarf muss eine zusätzliche Einspeiseklemme ELX9560 mit vorgeschalteter ELX9410 (siehe Monta- gebeispiele) installiert oder ein vollständig neuer Busklemmenblock aufgebaut werden. ELX3252 Version: 1.0.0... -
Seite 20: Einbaulage Und Mindestabstände
• über und unter den ELX-Klemmen: 35 mm (gefordert!) • neben dem Busklemmenblock: 20 mm (empfohlen) Abb. 13: Einbaulage und Mindestabstände WARNUNG Beachten Sie die Mindestabstände gemäß IEC 60079-14! Beachten Sie außerdem die vorgeschriebenen Mindestabstände zwischen eigensicheren und nicht-eigensi- cheren Stromkreisen gemäß IEC 60079-14. Version: 1.0.0 ELX3252... -
Seite 21: Tragschienenmontage Von Elx-Klemmen
Achten Sie bei der Montage der Komponenten darauf, dass der Verriegelungsmechanismus nicht in Konflikt mit den Befestigungsschrauben der Tragschiene gerät. Verwenden Sie zur Befesti- gung von Tragschienen mit einer Höhe von 7,5 mm unter den Klemmen und Kopplern flache Mon- tageverbindungen wie Senkkopfschrauben oder Blindnieten. ELX3252 Version: 1.0.0... -
Seite 22: Abb. 15 Demontage Von Tragschiene
Klemmen erfolgt durch die Einspeiseklemme ELX9560. Diese unterbricht die Powerkontakte und stellt so den Anfang einer neuen Versorgungsschiene dar. Powerkontakte Beachten Sie bei der Projektierung eines Busklemmenblocks die Kontaktbelegungen der einzelnen Busklemmen, da einige Typen (z.B. analoge Busklemmen oder digitale 4-Kanal-Busklemmen) die Powerkontakte nicht oder nicht vollständig durchschleifen. Version: 1.0.0 ELX3252... -
Seite 23: Anschluss
Massive und mit einer Aderendhülse versehene Leiter können ohne Werkzeug direkt in die Federklemmstelle gesteckt werden. Ultraschall-litzenverdichtete Leiter Ultraschall-litzenverdichtete Leiter An die Standard- und High-Density-Klemmen können auch ultraschall-litzenverdichtete (ultraschall- verschweißte) Leiter angeschlossen werden. Beachten Sie die unten stehenden Tabellen zum Lei- tungsquerschnitt! ELX3252 Version: 1.0.0... -
Seite 24: Verdrahtung
0,14 ... 1,0 mm Abisolierlänge 8 ... 9 mm 8 ... 9 mm HINWEIS Maximale Schraubendreherbreite für ELX9560 Verwenden Sie zur Verdrahtung der Einspeiseklemme ELX9560 einen Schraubendreher mit einer maxima- len Breite von 2 mm. Breitere Schraubendreher können die Klemmstellen beschädigen. Version: 1.0.0 ELX3252... -
Seite 25: Ordnungsgemäßer Leitungsanschluss
Potentialtrennung der 24 V Ex-Potentialschiene sicherstellen! Stellen Sie in jedem Fall sicher, dass die durch die ELX9560 vorgenommene galvanische Trennung zwi- schen der 24 V Ex-Potentialschiene (Powerkontakte +24 V Ex und 0 V Ex) und anderen Systempotentialen (ggfs. auch Funktions- oder Schutzerden) nicht aufgehoben wird. ELX3252 Version: 1.0.0... -
Seite 26: Anschlussbelegung
Montage und verdrahtung 3.6.5 Anschlussbelegung Abb. 19: ELX3252 - Anschlussbelegung Klemmstelle Beschreibung Name Potentiometer 1, Speisung A Potentiometer 1, Abgriff Potentiometer 2, Abgriff Potentiometer 2, Speisung A Potentiometer 1, Speisung B nicht belegt nicht belegt Potentiometer 2, Speisung B Version: 1.0.0... - Seite 27 Zustand der EtherCAT State Machine: OP = normaler Betriebszustand; Mailbox- und Prozessdatenkommunikation ist möglich Error LED1 rot Fehleranzeige bei Drahtbruch oder bei Unter- bzw. Überschreitung des Messbereiches für Kanal 1 Error LED2 rot Fehleranzeige bei Drahtbruch oder bei Unter- bzw. Überschreitung des Messbereiches für Kanal 2 ELX3252 Version: 1.0.0...
-
Seite 28: Anhang
The modules are intended for use with Beckhoff’s UL Listed EtherCAT System only. Examination For cULus examination, the Beckhoff I/O System has only been investigated for risk of fire and electrical shock (in accordance with UL508 and CSA C22.2 No. 142). For devices with Ethernet connectors Not for connection to telecommunication circuits. -
Seite 29: Fm-Hinweise
Group A, B, C, D oder in nicht-explosionsgefährdeten Bereichen erfolgen! WARNUNG Berücksichtigen Sie die Dokumentation Control Drawing ELX! Beachten Sie bei der Installation der ELX-Klemmen unbedingt die Dokumentation Control Drawing ELX, die ihnen die Ihnen auf https://www.beckhoff.de/german/download/ethercat.htm zum Download zur Verfügung steht! ELX3252 Version: 1.0.0... -
Seite 30: Support Und Service
Anhang Support und Service Beckhoff und seine weltweiten Partnerfirmen bieten einen umfassenden Support und Service, der eine schnelle und kompetente Unterstützung bei allen Fragen zu Beckhoff Produkten und Systemlösungen zur Verfügung stellt. Beckhoff Support Der Support bietet Ihnen einen umfangreichen technischen Support, der Sie nicht nur bei dem Einsatz einzelner Beckhoff Produkte, sondern auch bei weiteren umfassenden Dienstleistungen unterstützt:... - Seite 31 ELX9560-0000 mit Date Code 12150000, BTN 0000b000 und Ex-Kennzeichnung ....Abb. 3 ELX9012 mit Date Code 12174444, BTN 0000b0si und Ex-Kennzeichnung ......Abb. 4 ELX3252 - Zweikanalige Analog-Eingangsklemme für Potentiometer, 16 Bit, Ex i ..... Abb. 5 Zulässige Anordnung der ELX-Klemmen (rechter Klemmenblock)..........Abb. 6 Zulässige Anordnung - vor und nach dem ELX-Klemmenstrang sind Klemmen gesetzt, die...
- Seite 33 Mehr Informationen: www.beckhoff.de/ELX3252 Beckhoff Automation GmbH & Co. KG Hülshorstweg 20 33415 Verl Deutschland Telefon: +49 5246 9630 info@beckhoff.de www.beckhoff.de...
