Inbetriebnahme
Über ein dadurch geöffnetes Browserfenster wird die PLC-Konfiguration „PLC_example.tpy" ausgewählt.
Dann ist in dem Konfigurationsbaum des System Managers das Projekt inklusive der beiden „AT"–
gekennzeichneten Variablen eingebunden:

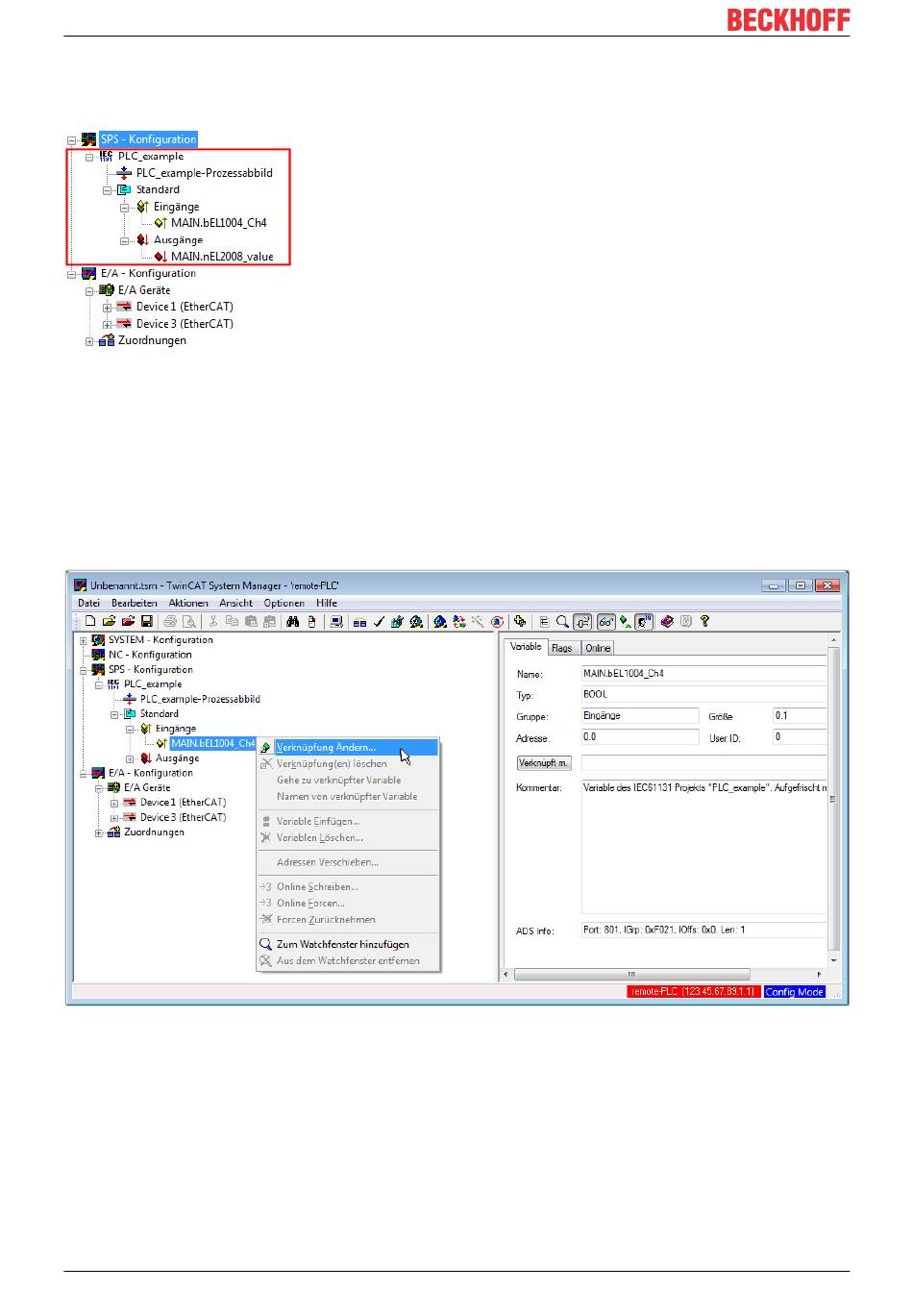

Abb. 31: Eingebundenes PLC-Projekt in der PLC-Konfiguration des System Managers
Die beiden Variablen „bEL1004_Ch4" sowie „nEL2008_value" können nun bestimmten Prozessobjekten der
E/A-Konfiguration zugeordnet werden.
Variablen Zuordnen
Über das Kontextmenü einer Variable des eingebundenen Projekts „PLC_example" unter „Standard" wird
mittels „Verknüpfung Ändern..." ein Fenster zur Auswahl eines passenden Prozessobjektes (PDOs)
geöffnet:
Abb. 32: Erstellen der Verknüpfungen PLC-Variablen zu Prozessobjekten
In dem dadurch geöffneten Fenster kann aus dem SPS-Konfigurationsbaum das Prozessobjekt für die
Variable „bEL1004_Ch4" vom Typ BOOL selektiert werden:
48
Version: 1.0
EL6711-0010
