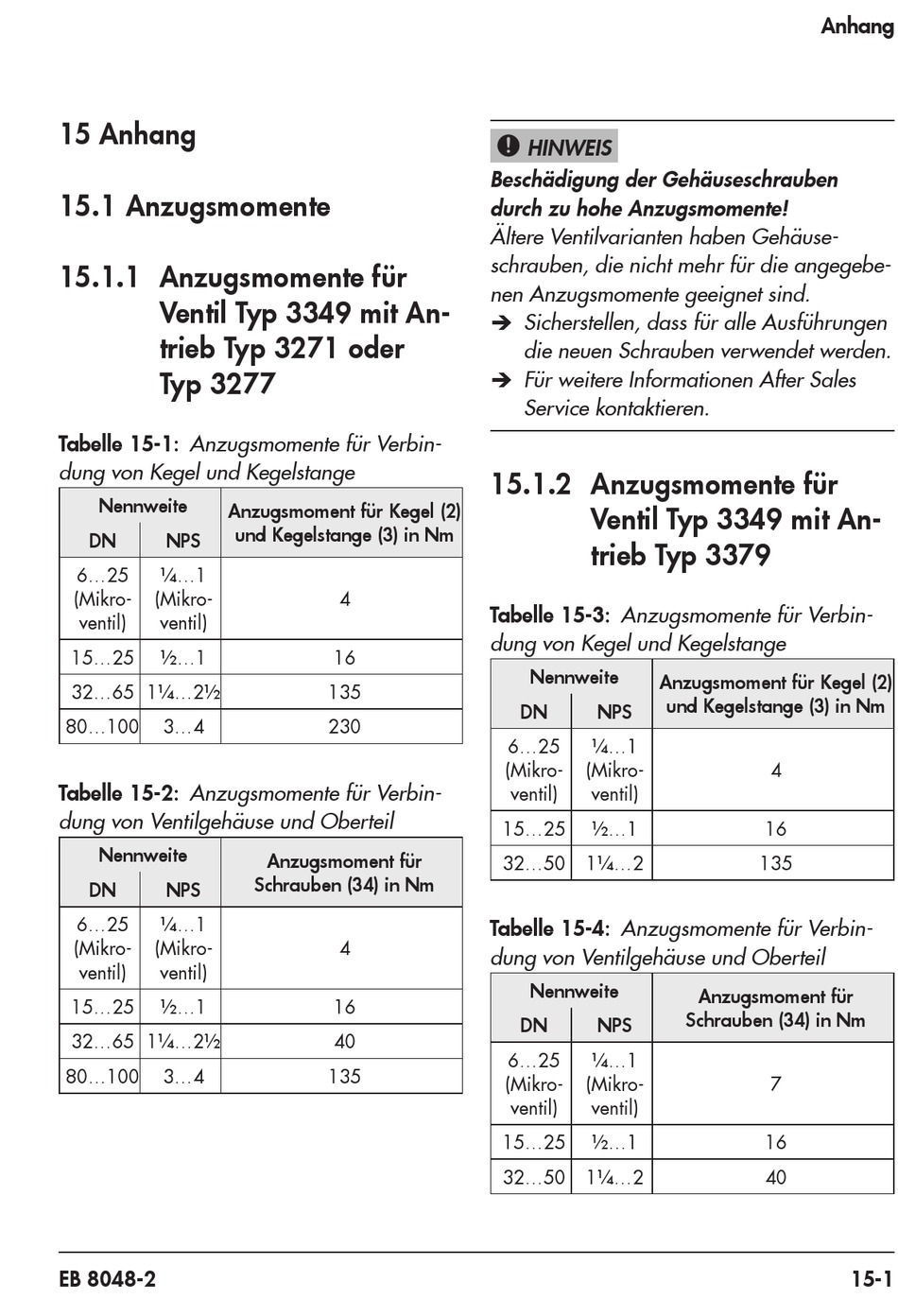

15 Anhang

15.1 Anzugsmomente

15.1.1 Anzugsmomente für
Ventil Typ 3349 mit An-
trieb Typ 3271 oder
Typ 3277
Tabelle 15-1: Anzugsmomente für Verbin-
dung von Kegel und Kegelstange
Nennweite
Anzugsmoment für Kegel (2)
DN NPS
6...25 ¼...1
(Mikro- (Mikro-
ventil) ventil)
15...25 ½...1
32...65 1¼...2½
80...100 3...4
Tabelle 15-2: Anzugsmomente für Verbin-
dung von Ventilgehäuse und Oberteil
Nennweite
DN NPS
6...25 ¼...1
(Mikro- (Mikro-
ventil) ventil)
15...25 ½...1
32...65 1¼...2½
80...100 3...4
EB 8048-2
und Kegelstange (3) in Nm
4
16
135
230
Anzugsmoment für
Schrauben (34) in Nm
4
16
40
135
HINWEIS
!
Beschädigung der Gehäuseschrauben
durch zu hohe Anzugsmomente!
Ältere Ventilvarianten haben Gehäuse-
schrauben, die nicht mehr für die angegebe-
nen Anzugsmomente geeignet sind.
Î Sicherstellen, dass für alle Ausführungen
die neuen Schrauben verwendet werden.
Î Für weitere Informationen After Sales
Service kontaktieren.
15.1.2 Anzugsmomente für
Ventil Typ 3349 mit An-
trieb Typ 3379
Tabelle 15-3: Anzugsmomente für Verbin-
dung von Kegel und Kegelstange
Nennweite
Anzugsmoment für Kegel (2)
DN NPS
6...25 ¼...1
(Mikro- (Mikro-
ventil) ventil)
15...25 ½...1
32...50 1¼...2
Tabelle 15-4: Anzugsmomente für Verbin-
dung von Ventilgehäuse und Oberteil
Nennweite
DN NPS
6...25 ¼...1
(Mikro- (Mikro-
ventil) ventil)
15...25 ½...1
32...50 1¼...2
Anhang
und Kegelstange (3) in Nm
4
16
135
Anzugsmoment für
Schrauben (34) in Nm
7
16
40
15-1
