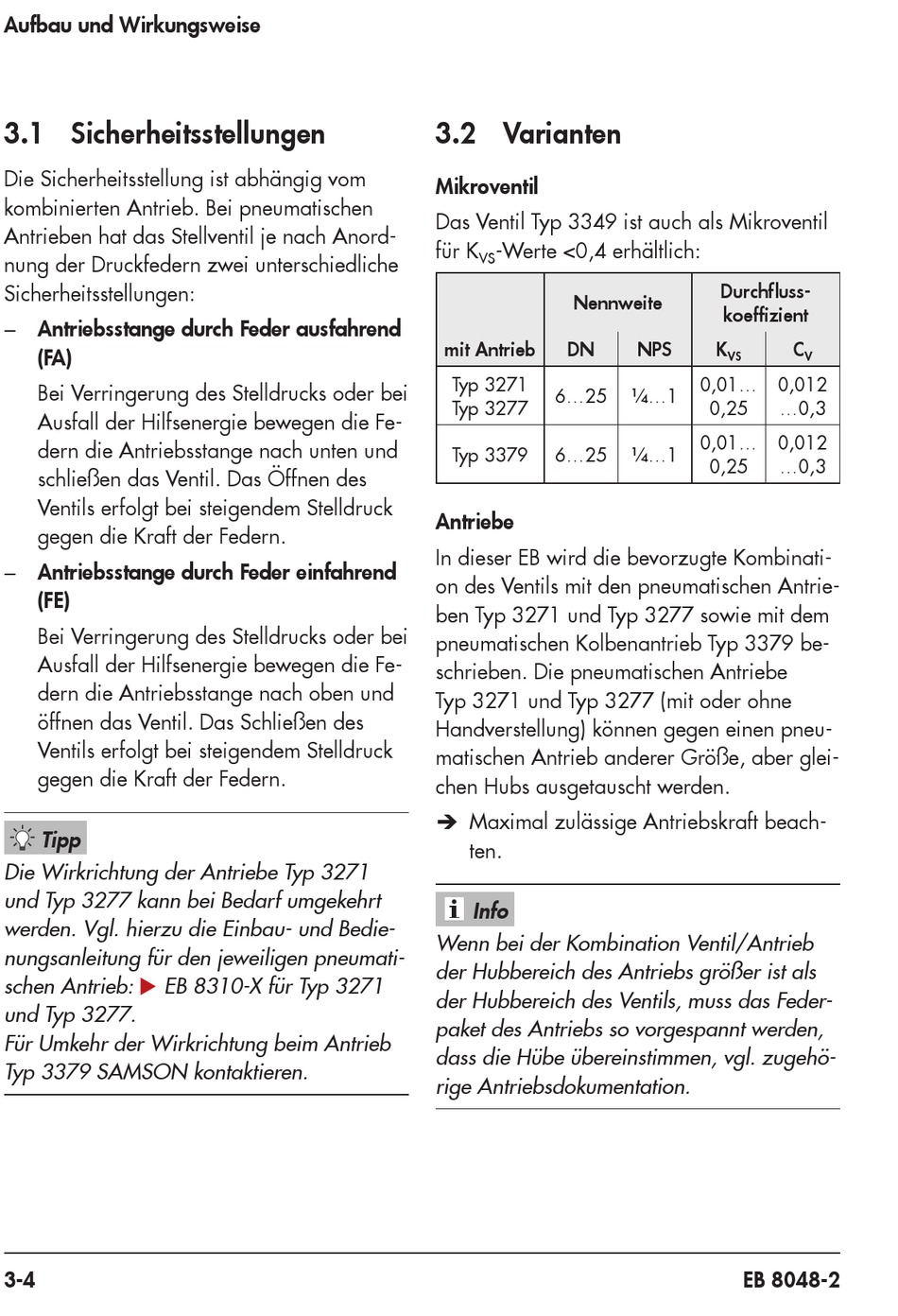

Aufbau und Wirkungsweise

3.1 Sicherheitsstellungen

Die Sicherheitsstellung ist abhängig vom
kombinierten Antrieb. Bei pneumatischen
Antrieben hat das Stellventil je nach Anord-
nung der Druckfedern zwei unterschiedliche
Sicherheitsstellungen:
− Antriebsstange durch Feder ausfahrend
(FA)
Bei Verringerung des Stelldrucks oder bei
Ausfall der Hilfsenergie bewegen die Fe-
dern die Antriebsstange nach unten und
schließen das Ventil. Das Öffnen des
Ventils erfolgt bei steigendem Stelldruck
gegen die Kraft der Federn.
− Antriebsstange durch Feder einfahrend
(FE)
Bei Verringerung des Stelldrucks oder bei
Ausfall der Hilfsenergie bewegen die Fe-
dern die Antriebsstange nach oben und
öffnen das Ventil. Das Schließen des
Ventils erfolgt bei steigendem Stelldruck
gegen die Kraft der Federn.
Tipp
Die Wirkrichtung der Antriebe Typ 3271
und Typ 3277 kann bei Bedarf umgekehrt
werden. Vgl. hierzu die Einbau- und Bedie-
nungsanleitung für den jeweiligen pneumati-
schen Antrieb: u EB 8310-X für Typ 3271
und Typ 3277.
Für Umkehr der Wirkrichtung beim Antrieb
Typ 3379 SAMSON kontaktieren.
3-4

3.2 Varianten

Mikroventil
Das Ventil Typ 3349 ist auch als Mikroventil
für K -Werte <0,4 erhältlich:
VS
Nennweite
mit Antrieb DN
Typ 3271
6...25
Typ 3277
Typ 3379 6...25
Antriebe
In dieser EB wird die bevorzugte Kombinati-
on des Ventils mit den pneumatischen Antrie-
ben Typ 3271 und Typ 3277 sowie mit dem
pneumatischen Kolbenantrieb Typ 3379 be-
schrieben. Die pneumatischen Antriebe
Typ 3271 und Typ 3277 (mit oder ohne
Handverstellung) können gegen einen pneu-
matischen Antrieb anderer Größe, aber glei-
chen Hubs ausgetauscht werden.
Î Maximal zulässige Antriebskraft beach-
ten.
Info
Wenn bei der Kombination Ventil/Antrieb
der Hubbereich des Antriebs größer ist als
der Hubbereich des Ventils, muss das Feder-
paket des Antriebs so vorgespannt werden,
dass die Hübe übereinstimmen, vgl. zugehö-
rige Antriebsdokumentation.
Durchfluss-
koeffizient
NPS K C
VS
0,01... 0,012
¼...1
0,25 ...0,3
0,01... 0,012
¼...1
0,25 ...0,3
EB 8048-2
