Instandhaltung

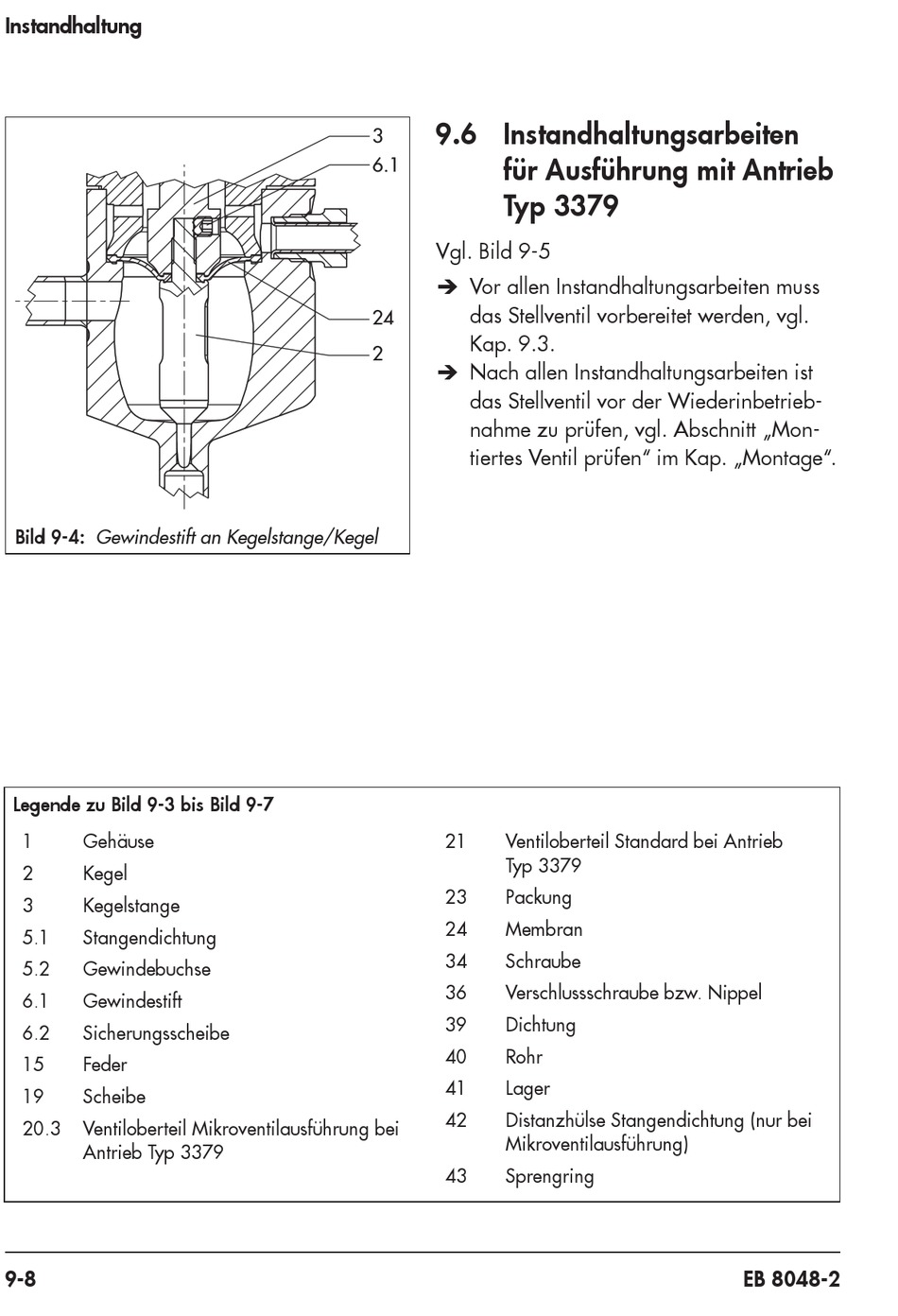

Bild 9-4: Gewindestift an Kegelstange/Kegel
Legende zu Bild 9-3 bis Bild 9-7
1 Gehäuse
2 Kegel
3 Kegelstange
5.1 Stangendichtung
5.2 Gewindebuchse
6.1 Gewindestift
6.2 Sicherungsscheibe
15 Feder
19 Scheibe
20.3 Ventiloberteil Mikroventilausführung bei
Antrieb Typ 3379
9-8
9.6 Instandhaltungsarbeiten
3
für Ausführung mit Antrieb
6.1
Typ 3379
Vgl. Bild 9-5
Î Vor allen Instandhaltungsarbeiten muss
das Stellventil vorbereitet werden, vgl.
24
Kap. 9.3.
2
Î Nach allen Instandhaltungsarbeiten ist
das Stellventil vor der Wiederinbetrieb-
nahme zu prüfen, vgl. Abschnitt „Mon-
tiertes Ventil prüfen" im Kap. „Montage".
21 Ventiloberteil Standard bei Antrieb
Typ 3379
23 Packung
24 Membran
34 Schraube
36 Verschlussschraube bzw. Nippel
39 Dichtung
40 Rohr
41 Lager
42 Distanzhülse Stangendichtung (nur bei
Mikroventilausführung)
43 Sprengring
EB 8048-2
