5 Montage

Die in diesem Kapitel beschriebenen Arbei-
ten dürfen nur durch Fachpersonal durchge-
führt werden, das der jeweiligen Aufgabe
entsprechend qualifiziert ist.

5.1 Einbaubedingungen

Bedienerebene
Die Bedienerebene für das Stellventil ist die
frontale Ansicht auf alle Bedienelemente des
Stellventils inklusive Anbaugeräten aus Pers-
pektive des Bedienungspersonals.
Der Anlagenbetreiber muss sicherstellen,
dass das Bedienungspersonal nach Einbau
des Geräts alle notwendigen Arbeiten ge-

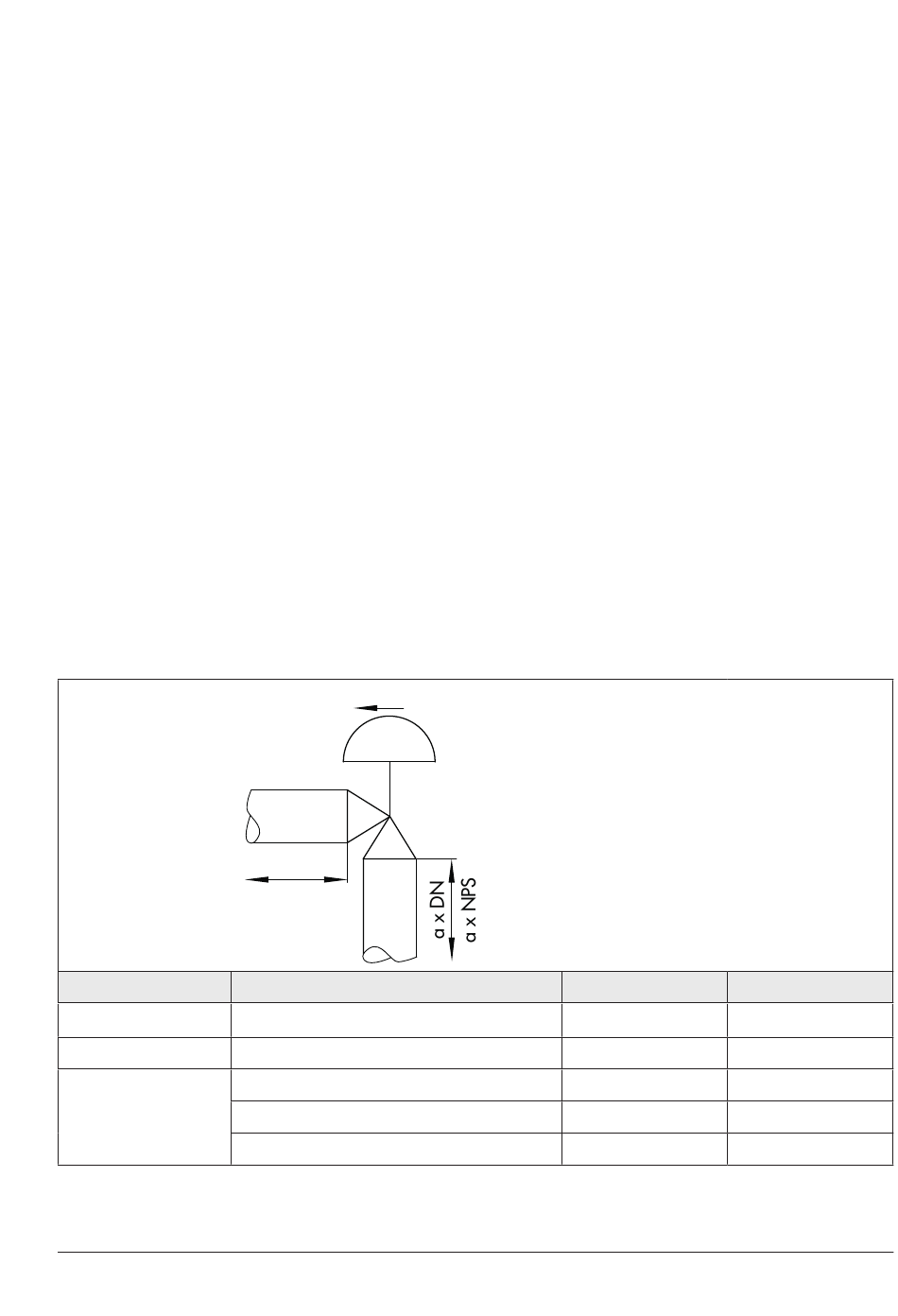

Tabelle 5-1: Ein- und Auslauflängen
Mediumszustand
gasförmig
dampfförmig
flüssig
kein Nassdampf
1)
EB 8048-2
Q
b x DN
b x NPS
Ventilbedingungen
Ma ≤ 0,3
Ma ≤ 0,3
1)
Kavitationsfrei / w < 10 m/s
Schallkavitation / w ≤ 3 m/s
Schallkavitation / 3 < w < 5 m/s
fahrlos und leicht zugänglich von der Bedie-
nerebene aus ausführen kann.
Rohrleitungsführung
Die Ein-und Auslauflängen (vgl. Tabelle 5-1)
sind abhängig von verschiedenen Variablen
und Prozessbedingungen und verstehen sich
als Empfehlung. Bei signifikanter Unter-
schreitung dieser von SAMSON empfohle-
nen Längen Rücksprache mit SAMSON hal-
ten.
Für eine einwandfreie Funktion des Stellven-
tils, folgende Bedingungen sicherstellen:
Î Empfohlene Ein- und Auslauflängen be-
achten, vgl. Tabelle 5-1. Bei abweichen-
den Ventilbedingungen und Mediumszu-
Q
a
b
Einlauflänge a
2
2
2
2
2
Montage
Durchfluss
Einlauflänge
Auslauflänge
Auslauflänge b
4
4
4
4
10
5-1
