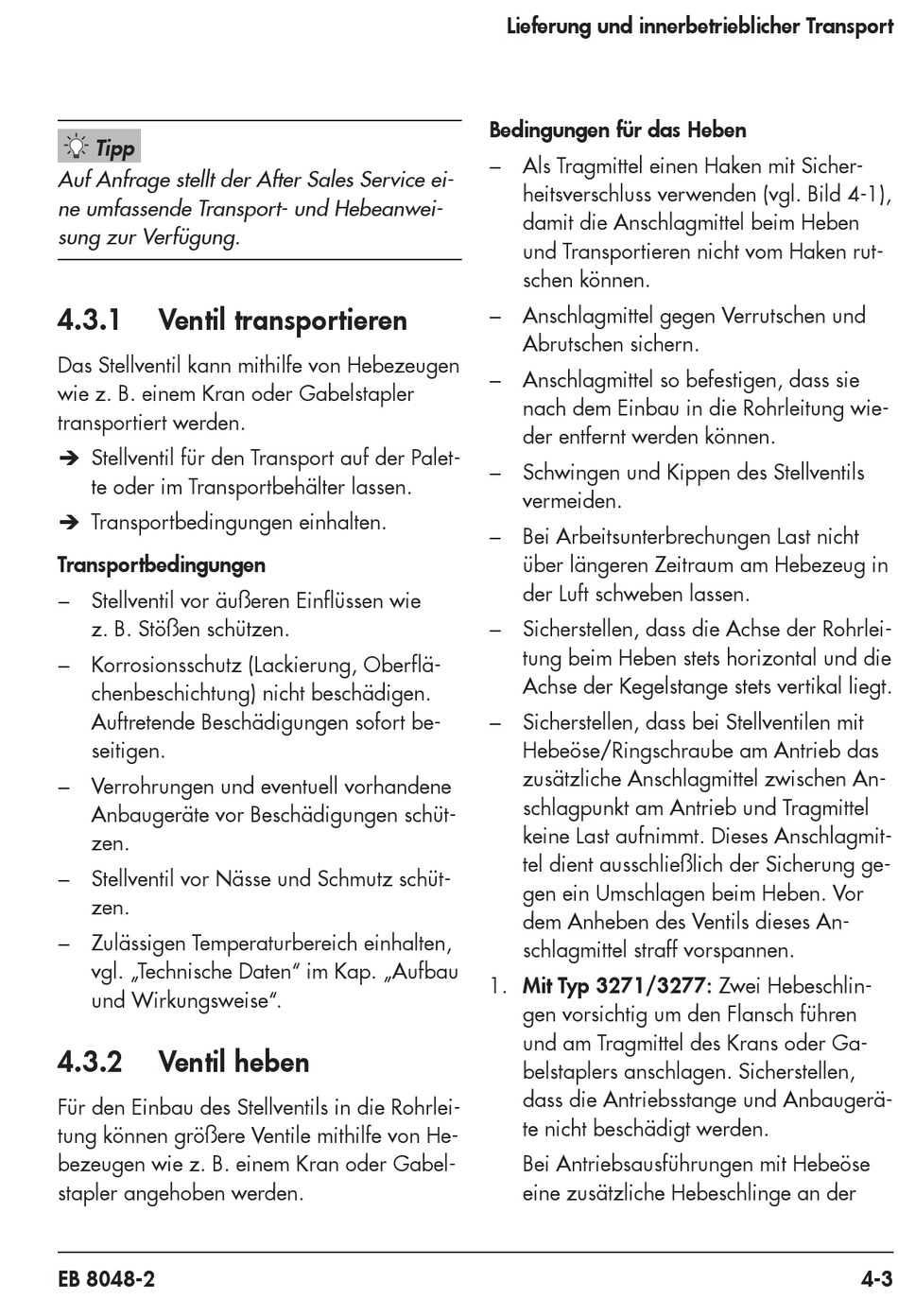

Tipp
Auf Anfrage stellt der After Sales Service ei-
ne umfassende Transport- und Hebeanwei-
sung zur Verfügung.
4.3.1

Ventil transportieren

Das Stellventil kann mithilfe von Hebezeugen
wie z. B. einem Kran oder Gabelstapler
transportiert werden.
Î Stellventil für den Transport auf der Palet-
te oder im Transportbehälter lassen.
Î Transportbedingungen einhalten.
Transportbedingungen
− Stellventil vor äußeren Einflüssen wie
z. B. Stößen schützen.
− Korrosionsschutz (Lackierung, Oberflä-
chenbeschichtung) nicht beschädigen.
Auftretende Beschädigungen sofort be-
seitigen.
− Verrohrungen und eventuell vorhandene
Anbaugeräte vor Beschädigungen schüt-
zen.
− Stellventil vor Nässe und Schmutz schüt-
zen.
− Zulässigen Temperaturbereich einhalten,
vgl. „Technische Daten" im Kap. „Aufbau
und Wirkungsweise".
4.3.2

Ventil heben

Für den Einbau des Stellventils in die Rohrlei-
tung können größere Ventile mithilfe von He-
bezeugen wie z. B. einem Kran oder Gabel-
stapler angehoben werden.
EB 8048-2
Lieferung und innerbetrieblicher Transport
Bedingungen für das Heben
− Als Tragmittel einen Haken mit Sicher-
heitsverschluss verwenden (vgl. Bild 4-1),
damit die Anschlagmittel beim Heben
und Transportieren nicht vom Haken rut-
schen können.
− Anschlagmittel gegen Verrutschen und
Abrutschen sichern.
− Anschlagmittel so befestigen, dass sie
nach dem Einbau in die Rohrleitung wie-
der entfernt werden können.
− Schwingen und Kippen des Stellventils
vermeiden.
− Bei Arbeitsunterbrechungen Last nicht
über längeren Zeitraum am Hebezeug in
der Luft schweben lassen.
− Sicherstellen, dass die Achse der Rohrlei-
tung beim Heben stets horizontal und die
Achse der Kegelstange stets vertikal liegt.
− Sicherstellen, dass bei Stellventilen mit
Hebeöse/Ringschraube am Antrieb das
zusätzliche Anschlagmittel zwischen An-
schlagpunkt am Antrieb und Tragmittel
keine Last aufnimmt. Dieses Anschlagmit-
tel dient ausschließlich der Sicherung ge-
gen ein Umschlagen beim Heben. Vor
dem Anheben des Ventils dieses An-
schlagmittel straff vorspannen.
1. Mit Typ 3271/3277: Zwei Hebeschlin-
gen vorsichtig um den Flansch führen
und am Tragmittel des Krans oder Ga-
belstaplers anschlagen. Sicherstellen,
dass die Antriebsstange und Anbaugerä-
te nicht beschädigt werden.
Bei Antriebsausführungen mit Hebeöse
eine zusätzliche Hebeschlinge an der
4-3
