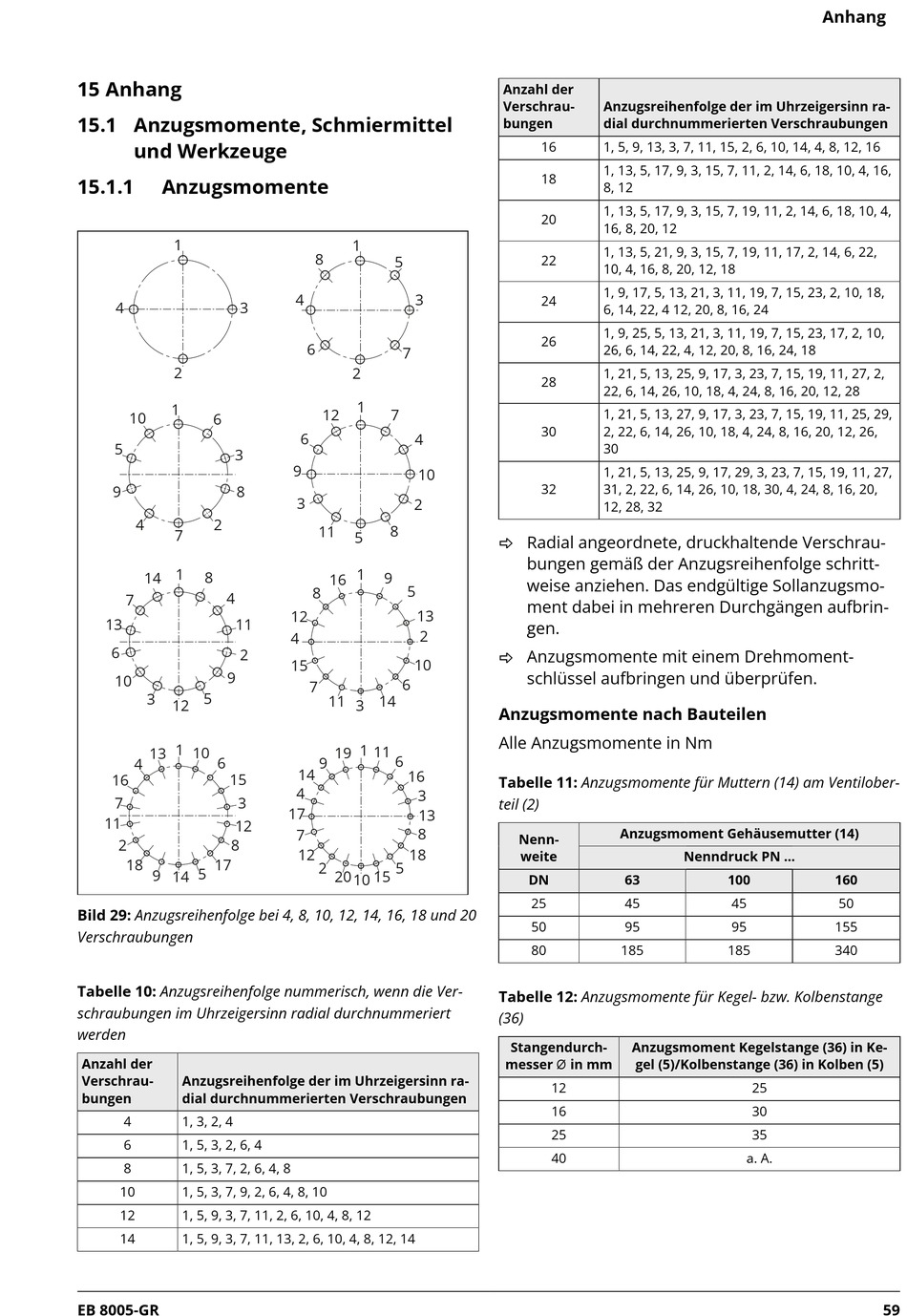

15 Anhang

15.1 Anzugsmomente, Schmiermittel
und Werkzeuge
15.1.1

Anzugsmomente

1
4 3
2
1
10
6
5
3
9 8
4 2
7
1
14 8
4
7
13 11
6
2
9
10
3 5
12
1
10
13
6
4
16 15
7 3
11
12
2 8
18 17
5
9
14
Bild 29: Anzugsreihenfolge bei 4, 8, 10, 12, 14, 16, 18 und 20
Verschraubungen
Tabelle 10: Anzugsreihenfolge nummerisch, wenn die Ver-
schraubungen im Uhrzeigersinn radial durchnummeriert
werden
Anzahl der
Verschrau- Anzugsreihenfolge der im Uhrzeigersinn ra-
bungen dial durchnummerierten Verschraubungen
4 1, 3, 2, 4
6 1, 5, 3, 2, 6, 4
8 1, 5, 3, 7, 2, 6, 4, 8
10 1, 5, 3, 7, 9, 2, 6, 4, 8, 10
12 1, 5, 9, 3, 7, 11, 2, 6, 10, 4, 8, 12
14 1, 5, 9, 3, 7, 11, 13, 2, 6, 10, 4, 8, 12, 14
EB 8005-GR
1
8
5
4 3
6
7
2
1
12 7
6
4
9
10
3
2
11 8
5
1
9
16
5
8
13
12
2
4
15 10
6
7
11 14
3
1
11
19
6
9
14
16
4
3
17
13
8
7
12 18
2 5
20 15
10
Anzahl der
Verschrau- Anzugsreihenfolge der im Uhrzeigersinn ra-
bungen dial durchnummerierten Verschraubungen
16 1, 5, 9, 13, 3, 7, 11, 15, 2, 6, 10, 14, 4, 8, 12, 16
1, 13, 5, 17, 9, 3, 15, 7, 11, 2, 14, 6, 18, 10, 4, 16,
18
8, 12
1, 13, 5, 17, 9, 3, 15, 7, 19, 11, 2, 14, 6, 18, 10, 4,
20
16, 8, 20, 12
1, 13, 5, 21, 9, 3, 15, 7, 19, 11, 17, 2, 14, 6, 22,
22
10, 4, 16, 8, 20, 12, 18
1, 9, 17, 5, 13, 21, 3, 11, 19, 7, 15, 23, 2, 10, 18,
24
6, 14, 22, 4 12, 20, 8, 16, 24
1, 9, 25, 5, 13, 21, 3, 11, 19, 7, 15, 23, 17, 2, 10,
26
26, 6, 14, 22, 4, 12, 20, 8, 16, 24, 18
1, 21, 5, 13, 25, 9, 17, 3, 23, 7, 15, 19, 11, 27, 2,
28
22, 6, 14, 26, 10, 18, 4, 24, 8, 16, 20, 12, 28
1, 21, 5, 13, 27, 9, 17, 3, 23, 7, 15, 19, 11, 25, 29,
30 2, 22, 6, 14, 26, 10, 18, 4, 24, 8, 16, 20, 12, 26,
30
1, 21, 5, 13, 25, 9, 17, 29, 3, 23, 7, 15, 19, 11, 27,
32 31, 2, 22, 6, 14, 26, 10, 18, 30, 4, 24, 8, 16, 20,
12, 28, 32
_ Radial angeordnete, druckhaltende Verschrau-
bungen gemäß der Anzugsreihenfolge schritt-
weise anziehen. Das endgültige Sollanzugsmo-
ment dabei in mehreren Durchgängen aufbrin-
gen.
_ Anzugsmomente mit einem Drehmoment-
schlüssel aufbringen und überprüfen.
Anzugsmomente nach Bauteilen
Alle Anzugsmomente in Nm
Tabelle 11: Anzugsmomente für Muttern (14) am Ventilober-
teil (2)
Anzugsmoment Gehäusemutter (14)
Nenn-
weite
DN 63
25 45
50 95
80 185
Tabelle 12: Anzugsmomente für Kegel- bzw. Kolbenstange
(36)
Stangendurch- Anzugsmoment Kegelstange (36) in Ke-
messer Ø in mm gel (5)/Kolbenstange (36) in Kolben (5)
12
16
25
40
Anhang
Nenndruck PN ...
100 160
45 50
95 155
185 340
25
30
35
a. A.
59
