Montage
34

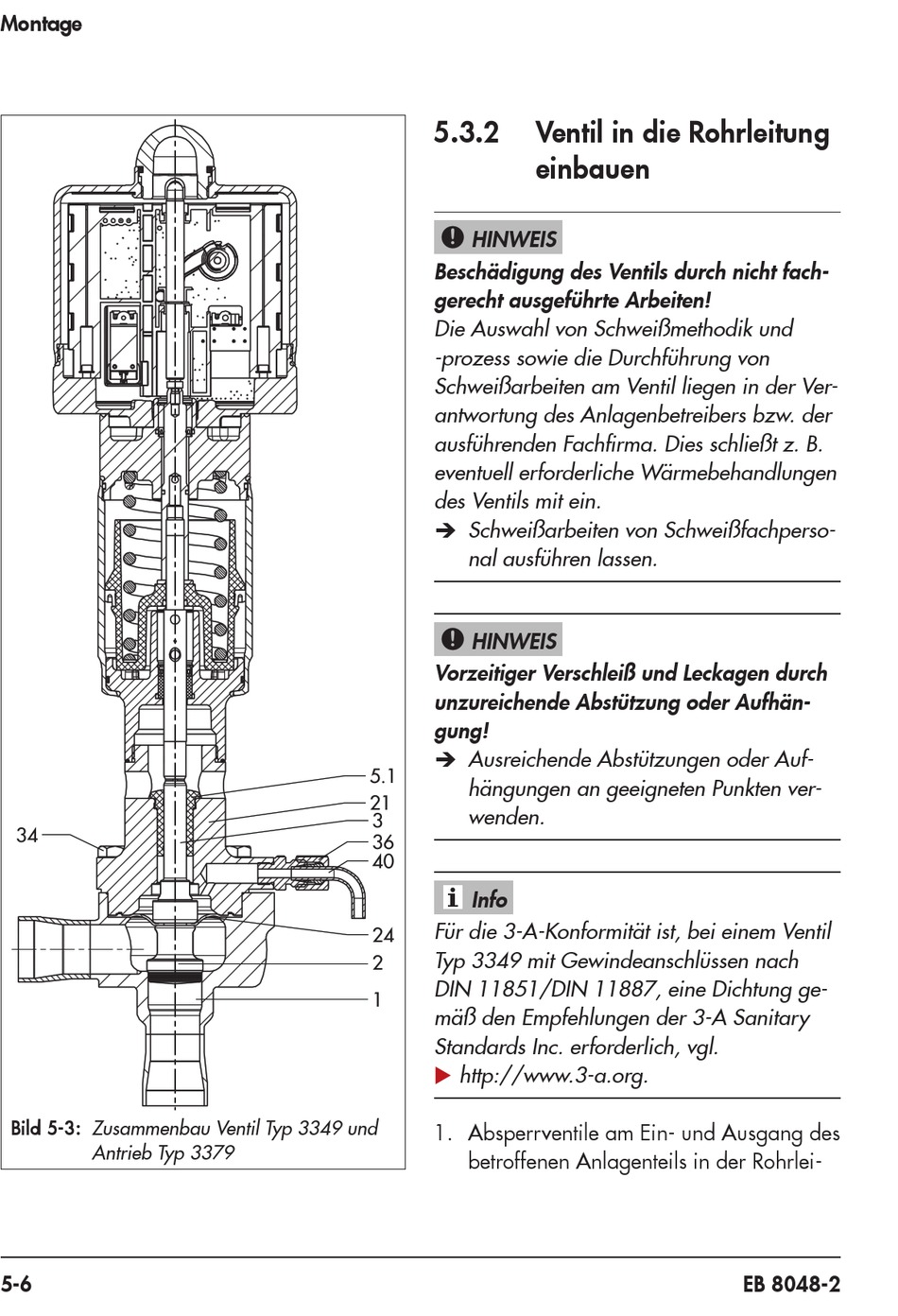

Bild 5-3: Zusammenbau Ventil Typ 3349 und
Antrieb Typ 3379
5-6
5.3.2 Ventil in die Rohrleitung
einbauen
HINWEIS
!
Beschädigung des Ventils durch nicht fach-
gerecht ausgeführte Arbeiten!
Die Auswahl von Schweißmethodik und
-prozess sowie die Durchführung von
Schweißarbeiten am Ventil liegen in der Ver-
antwortung des Anlagenbetreibers bzw. der
ausführenden Fachfirma. Dies schließt z. B.
eventuell erforderliche Wärmebehandlungen
des Ventils mit ein.
Î Schweißarbeiten von Schweißfachperso-
nal ausführen lassen.
HINWEIS
!
Vorzeitiger Verschleiß und Leckagen durch
unzureichende Abstützung oder Aufhän-
gung!
Î Ausreichende Abstützungen oder Auf-
5.1
hängungen an geeigneten Punkten ver-
21
wenden.
3
36
40
Info
Für die 3-A-Konformität ist, bei einem Ventil
24
Typ 3349 mit Gewindeanschlüssen nach
2
DIN 11851/DIN 11887, eine Dichtung ge-
1
mäß den Empfehlungen der 3-A Sanitary
Standards Inc. erforderlich, vgl.
u http://www.3-a.org.
1. Absperrventile am Ein- und Ausgang des
betroffenen Anlagenteils in der Rohrlei-
EB 8048-2
