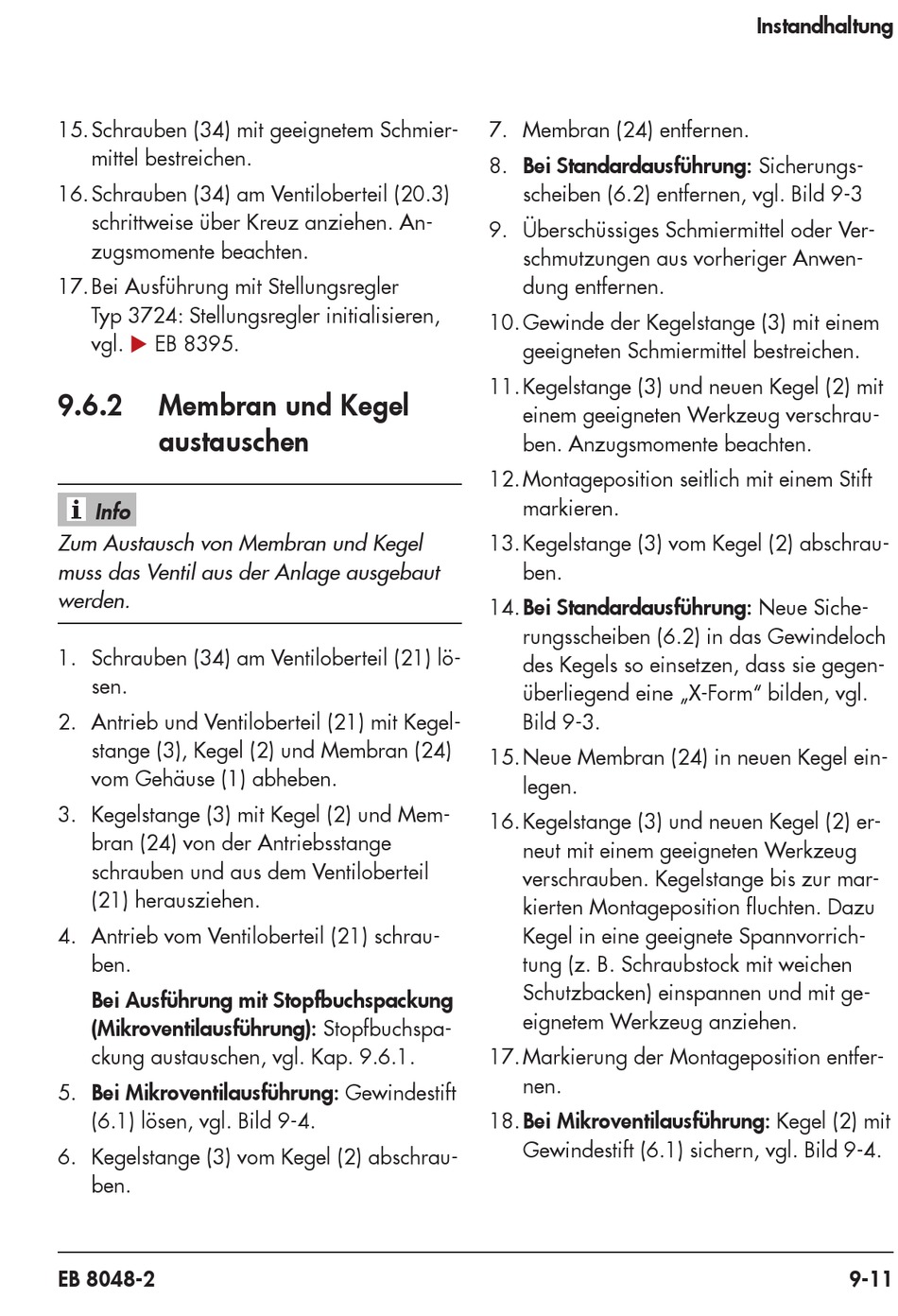

15. Schrauben (34) mit geeignetem Schmier-
mittel bestreichen.
16. Schrauben (34) am Ventiloberteil (20.3)
schrittweise über Kreuz anziehen. An-
zugsmomente beachten.
17. Bei Ausführung mit Stellungsregler
Typ 3724: Stellungsregler initialisieren,
vgl. u EB 8395.
9.6.2 Membran und Kegel
austauschen
Info
Zum Austausch von Membran und Kegel
muss das Ventil aus der Anlage ausgebaut
werden.
1. Schrauben (34) am Ventiloberteil (21) lö-
sen.
2. Antrieb und Ventiloberteil (21) mit Kegel-
stange (3), Kegel (2) und Membran (24)
vom Gehäuse (1) abheben.
3. Kegelstange (3) mit Kegel (2) und Mem-
bran (24) von der Antriebsstange
schrauben und aus dem Ventiloberteil
(21) herausziehen.
4. Antrieb vom Ventiloberteil (21) schrau-
ben.
Bei Ausführung mit Stopfbuchspackung
(Mikroventilausführung): Stopfbuchspa-
ckung austauschen, vgl. Kap. 9.6.1.
5. Bei Mikroventilausführung: Gewindestift
(6.1) lösen, vgl. Bild 9-4.
6. Kegelstange (3) vom Kegel (2) abschrau-
ben.
EB 8048-2
7. Membran (24) entfernen.
8. Bei Standardausführung: Sicherungs-
scheiben (6.2) entfernen, vgl. Bild 9-3
9. Überschüssiges Schmiermittel oder Ver-
schmutzungen aus vorheriger Anwen-
dung entfernen.
10. Gewinde der Kegelstange (3) mit einem
geeigneten Schmiermittel bestreichen.
11. Kegelstange (3) und neuen Kegel (2) mit
einem geeigneten Werkzeug verschrau-
ben. Anzugsmomente beachten.
12. Montageposition seitlich mit einem Stift
markieren.
13. Kegelstange (3) vom Kegel (2) abschrau-
ben.
14. Bei Standardausführung: Neue Siche-
rungsscheiben (6.2) in das Gewindeloch
des Kegels so einsetzen, dass sie gegen-
überliegend eine „X-Form" bilden, vgl.
Bild 9-3.
15. Neue Membran (24) in neuen Kegel ein-
legen.
16. Kegelstange (3) und neuen Kegel (2) er-
neut mit einem geeigneten Werkzeug
verschrauben. Kegelstange bis zur mar-
kierten Montageposition fluchten. Dazu
Kegel in eine geeignete Spannvorrich-
tung (z. B. Schraubstock mit weichen
Schutzbacken) einspannen und mit ge-
eignetem Werkzeug anziehen.
17. Markierung der Montageposition entfer-
nen.
18. Bei Mikroventilausführung: Kegel (2) mit
Gewindestift (6.1) sichern, vgl. Bild 9-4.
