Instandhaltung
9.3 Instandhaltungsarbeiten
vorbereiten
1. Für die Instandhaltungsarbeiten erforder-
liches Material und Werkzeug bereitle-
gen.
2. Stellventil außer Betrieb nehmen, vgl.
Kap. „Außerbetriebnahme".
3. Ventil aus der Rohrleitung ausbauen, vgl.
Kap. „Demontage".
9.4 Ventil nach Instandhal-
tungsarbeiten montieren
1. Ventil wieder in die Rohrleitung einbau-
en, vgl. Kap. „Montage".
2. Stellventil wieder in Betrieb nehmen, vgl.
Kap. „Inbetriebnahme". Voraussetzungen
und Bedingungen zur Inbetriebnahme/
Wiederinbetriebnahme beachten!
9.5 Instandhaltungsarbeiten
für Ausführung mit Antrieb
Typ 3271 oder Typ 3277
Vgl. Bild 9-2
Î Vor allen Instandhaltungsarbeiten muss
das Stellventil vorbereitet werden, vgl.
Kap. 9.3.
Î Nach allen Instandhaltungsarbeiten ist
das Stellventil vor der Wiederinbetrieb-
nahme zu prüfen, vgl. Abschnitt „Mon-
tiertes Ventil prüfen" im Kap. „Montage".
9-4
Info
Zur Demontage eines Antriebs mit „Antriebs-
stange ausfahrend und/oder vorgespannten
Federn, muss für einen Arbeitsschritt ein ge-
wisser Stelldruck auf den Antrieb gegeben
werden, vgl. zugehörige Antriebsdokumen-
tation. Der Stelldruck ist nach diesem Ar-
beitsschritt wieder abzubauen und die Hilfs-
energie muss wieder abgestellt und verriegelt
werden.
9.5.1 Stopfbuchspackung aus-
tauschen (nur für Mikro-
ventilausführung)
23
15
41

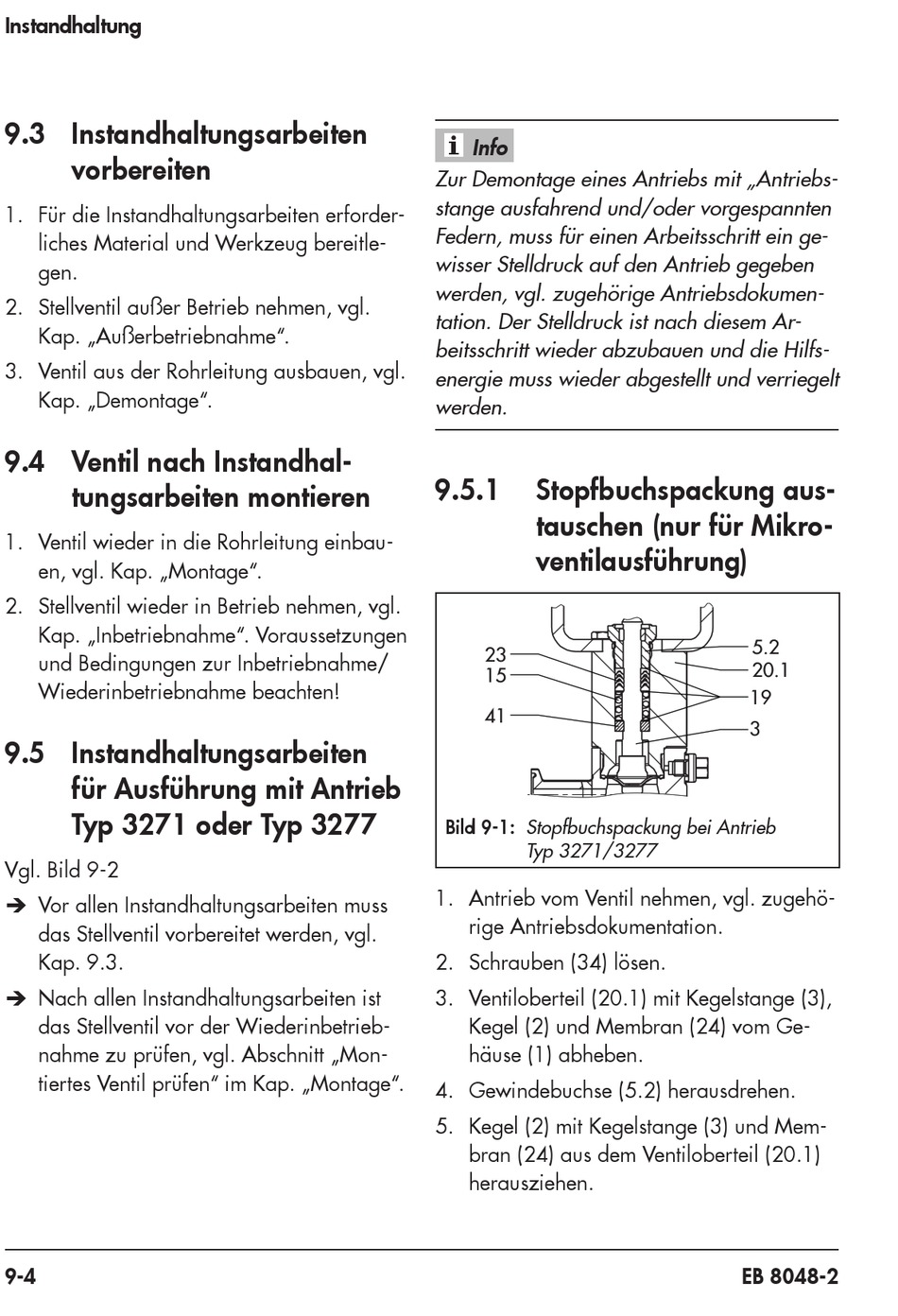

Bild 9-1: Stopfbuchspackung bei Antrieb
Typ 3271/3277
1. Antrieb vom Ventil nehmen, vgl. zugehö-
rige Antriebsdokumentation.
2. Schrauben (34) lösen.
3. Ventiloberteil (20.1) mit Kegelstange (3),
Kegel (2) und Membran (24) vom Ge-
häuse (1) abheben.
4. Gewindebuchse (5.2) herausdrehen.
5. Kegel (2) mit Kegelstange (3) und Mem-
bran (24) aus dem Ventiloberteil (20.1)
herausziehen.
5.2
20.1
19
3
EB 8048-2
