16. Kegelstange (3) und neuen Kegel (2) er-
neut mit einem geeigneten Werkzeug
verschrauben. Kegelstange bis zur mar-
kierten Montageposition fluchten. Dazu
Kegel in eine geeignete Spannvorrich-
tung (z. B. Schraubstock mit weichen
Schutzbacken) einspannen und mit ge-
eignetem Werkzeug anziehen.
17. Markierung der Montageposition entfer-
nen.
18. Bei Mikroventilausführung: Kegel (2) mit
Gewindestift (6.1) sichern, vgl. Bild 9-4.
19. Rundlauf des Kegels prüfen, vgl.
Kap. 9.7.
20. Den Flanschbereich, der sich über der
Membrane befindet, mit Reinigungsmittel
und Bürsten reinigen. Anschließend mit
Wasser abspülen und ein nicht schädi-
gendes, mildes Desinfektionsmittel auftra-
gen.
21. Kegel (2) mit Kegelstange (3) und Mem-
bran (24) in das Standardjoch (20) ein-
schieben.
22. Standardjoch (20) mit Kegelstange (3),
Kegel (2) und Membran (24) auf das
Gehäuse (1) setzen.
23. Schrauben (34) mit geeignetem Schmier-
mittel bestreichen.
24. Schrauben (34) am Standardjoch (20)
schrittweise über Kreuz anziehen, bis
das Ventiloberteil den Gehäuseflansch
berührt.
EB 8048-2
Info
Bei neuen Membranen sind höhere Verfor-
mungskräfte erforderlich als bei bereits mon-
tierten Membranen. SAMSON empfiehlt, die
neue Membran mittels handelsüblicher
Sechskantschrauben vorzuformen:
− Die handelsüblichen Sechskantschrauben
wie in Schritt 24 beschrieben anziehen.
− Die handelsüblichen Sechskantschrauben
durch die bereits vorhandenen Schrauben
(34) ersetzen.
− Schrauben (34) wie in Schritt 24 beschrie-
ben anziehen.
25. Antrieb montieren, vgl. zugehörige An-
triebsdokumentation und Kap. „Monta-
ge".
26. Signalbereichsanfang oder -ende einstel-
len, vgl. zugehörige Antriebsdokumenta-
tion.

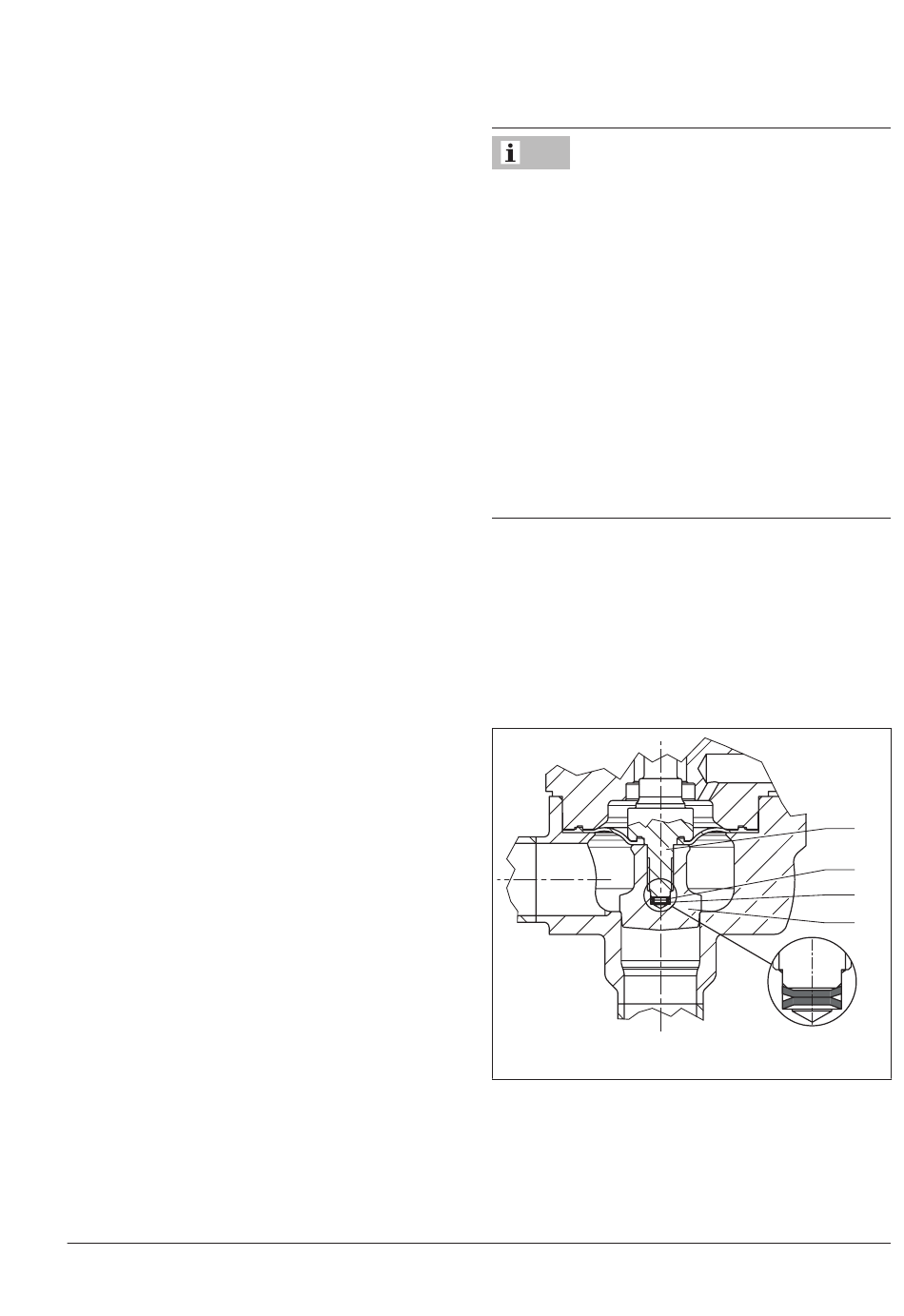

Bild 9-3: X-Form der Scheiben
Instandhaltung
3
