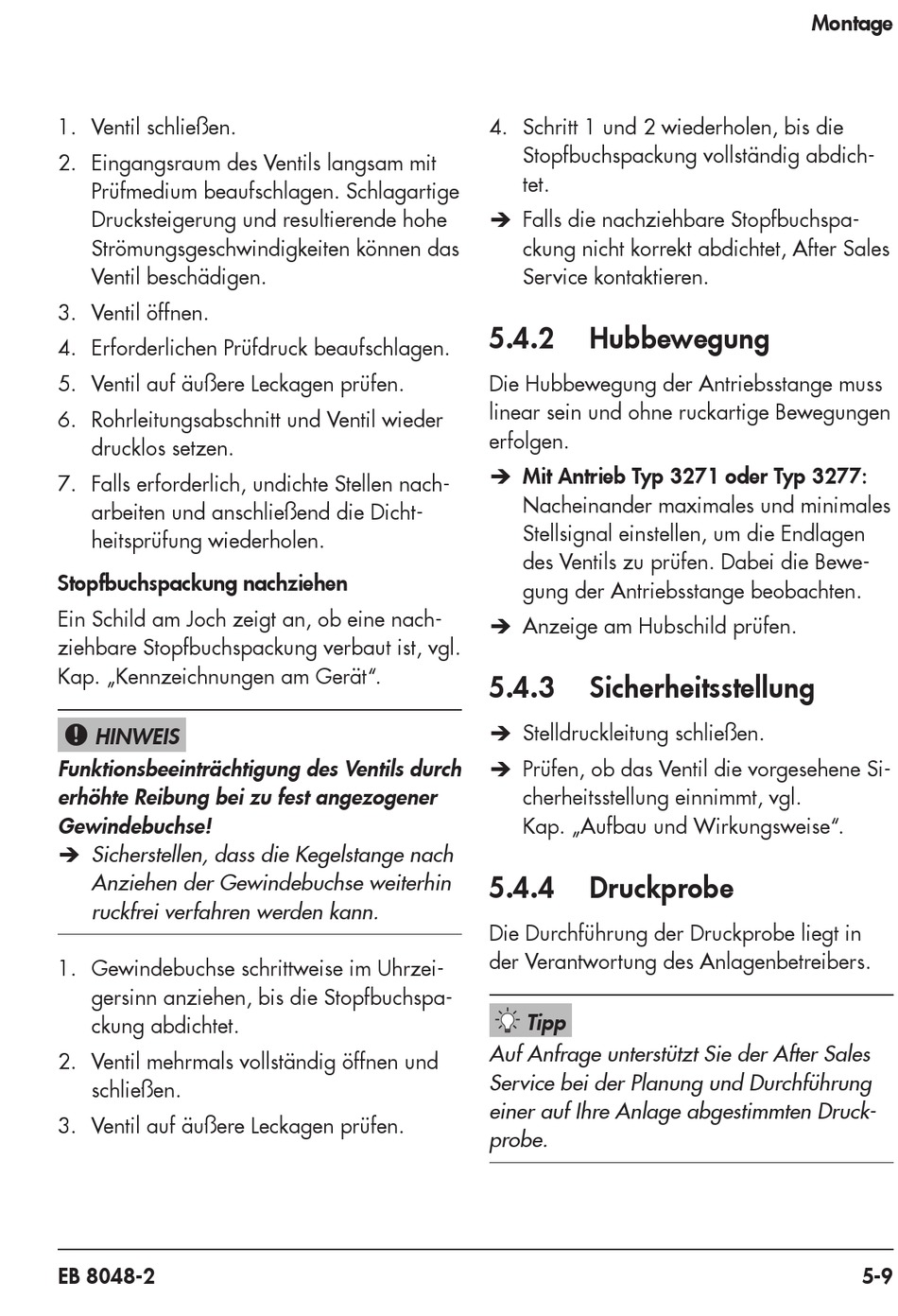

1. Ventil schließen.
2. Eingangsraum des Ventils langsam mit
Prüfmedium beaufschlagen. Schlagartige
Drucksteigerung und resultierende hohe
Strömungsgeschwindigkeiten können das
Ventil beschädigen.
3. Ventil öffnen.
4. Erforderlichen Prüfdruck beaufschlagen.
5. Ventil auf äußere Leckagen prüfen.
6. Rohrleitungsabschnitt und Ventil wieder
drucklos setzen.
7. Falls erforderlich, undichte Stellen nach-
arbeiten und anschließend die Dicht-
heitsprüfung wiederholen.
Stopfbuchspackung nachziehen
Ein Schild am Joch zeigt an, ob eine nach-
ziehbare Stopfbuchspackung verbaut ist, vgl.
Kap. „Kennzeichnungen am Gerät".
HINWEIS
!
Funktionsbeeinträchtigung des Ventils durch
erhöhte Reibung bei zu fest angezogener
Gewindebuchse!
Î Sicherstellen, dass die Kegelstange nach
Anziehen der Gewindebuchse weiterhin
ruckfrei verfahren werden kann.
1. Gewindebuchse schrittweise im Uhrzei-
gersinn anziehen, bis die Stopfbuchspa-
ckung abdichtet.
2. Ventil mehrmals vollständig öffnen und
schließen.
3. Ventil auf äußere Leckagen prüfen.
EB 8048-2
4. Schritt 1 und 2 wiederholen, bis die
Stopfbuchspackung vollständig abdich-
tet.
Î Falls die nachziehbare Stopfbuchspa-
ckung nicht korrekt abdichtet, After Sales
Service kontaktieren.
5.4.2

Hubbewegung

Die Hubbewegung der Antriebsstange muss
linear sein und ohne ruckartige Bewegungen
erfolgen.
Î Mit Antrieb Typ 3271 oder Typ 3277:
Nacheinander maximales und minimales
Stellsignal einstellen, um die Endlagen
des Ventils zu prüfen. Dabei die Bewe-
gung der Antriebsstange beobachten.
Î Anzeige am Hubschild prüfen.
5.4.3

Sicherheitsstellung

Î Stelldruckleitung schließen.
Î Prüfen, ob das Ventil die vorgesehene Si-
cherheitsstellung einnimmt, vgl.
Kap. „Aufbau und Wirkungsweise".
5.4.4

Druckprobe

Die Durchführung der Druckprobe liegt in
der Verantwortung des Anlagenbetreibers.
Tipp
Auf Anfrage unterstützt Sie der After Sales
Service bei der Planung und Durchführung
einer auf Ihre Anlage abgestimmten Druck-
probe.
