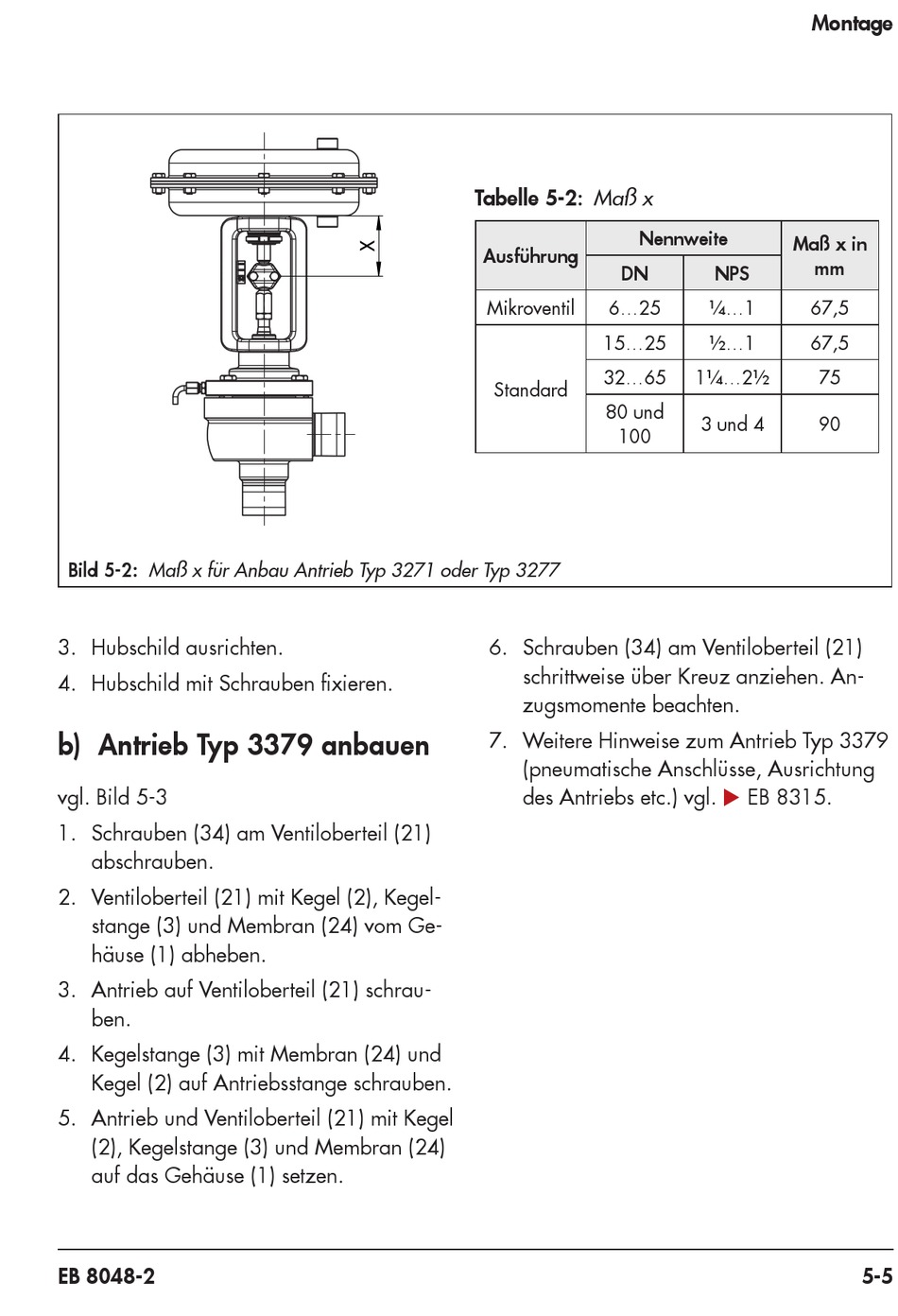

Bild 5-2: Maß x für Anbau Antrieb Typ 3271 oder Typ 3277
3. Hubschild ausrichten.
4. Hubschild mit Schrauben fixieren.
b) Antrieb Typ 3379 anbauen
vgl. Bild 5-3
1. Schrauben (34) am Ventiloberteil (21)
abschrauben.
2. Ventiloberteil (21) mit Kegel (2), Kegel-
stange (3) und Membran (24) vom Ge-
häuse (1) abheben.
3. Antrieb auf Ventiloberteil (21) schrau-
ben.
4. Kegelstange (3) mit Membran (24) und
Kegel (2) auf Antriebsstange schrauben.
5. Antrieb und Ventiloberteil (21) mit Kegel
(2), Kegelstange (3) und Membran (24)
auf das Gehäuse (1) setzen.
EB 8048-2
Tabelle 5-2: Maß x
Nennweite
Ausführung
DN
Mikroventil 6...25
15...25
32...65
Standard
80 und
100
6. Schrauben (34) am Ventiloberteil (21)
schrittweise über Kreuz anziehen. An-
zugsmomente beachten.
7. Weitere Hinweise zum Antrieb Typ 3379
(pneumatische Anschlüsse, Ausrichtung
des Antriebs etc.) vgl. u EB 8315.
Montage
Maß x in
mm
NPS
¼...1 67,5
½...1 67,5
1¼...2½ 75
3 und 4 90
