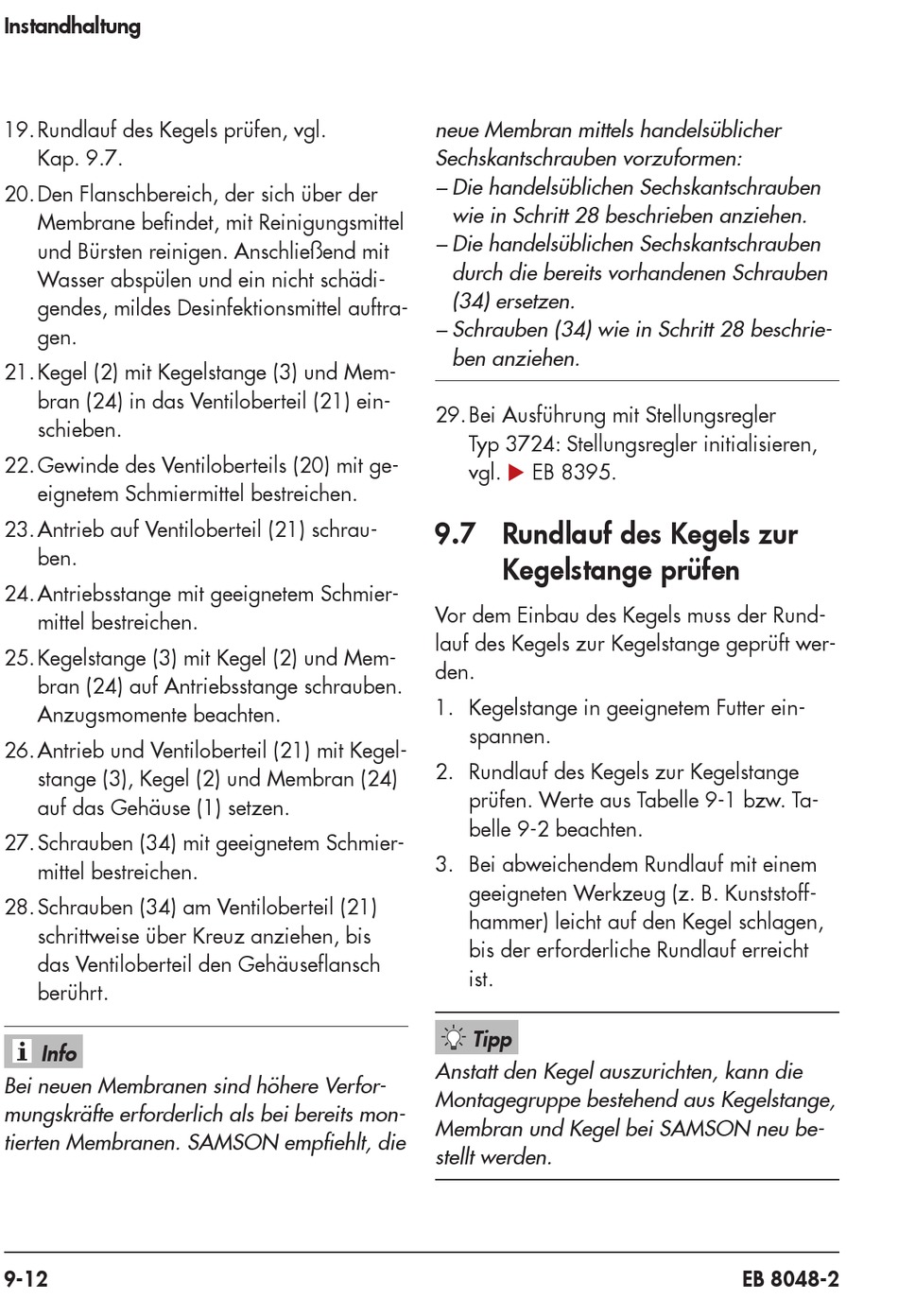

Instandhaltung
19. Rundlauf des Kegels prüfen, vgl.
Kap. 9.7.
20. Den Flanschbereich, der sich über der
Membrane befindet, mit Reinigungsmittel
und Bürsten reinigen. Anschließend mit
Wasser abspülen und ein nicht schädi-
gendes, mildes Desinfektionsmittel auftra-
gen.
21. Kegel (2) mit Kegelstange (3) und Mem-
bran (24) in das Ventiloberteil (21) ein-
schieben.
22. Gewinde des Ventiloberteils (20) mit ge-
eignetem Schmiermittel bestreichen.
23. Antrieb auf Ventiloberteil (21) schrau-
ben.
24. Antriebsstange mit geeignetem Schmier-
mittel bestreichen.
25. Kegelstange (3) mit Kegel (2) und Mem-
bran (24) auf Antriebsstange schrauben.
Anzugsmomente beachten.
26. Antrieb und Ventiloberteil (21) mit Kegel-
stange (3), Kegel (2) und Membran (24)
auf das Gehäuse (1) setzen.
27. Schrauben (34) mit geeignetem Schmier-
mittel bestreichen.
28. Schrauben (34) am Ventiloberteil (21)
schrittweise über Kreuz anziehen, bis
das Ventiloberteil den Gehäuseflansch
berührt.
Info
Bei neuen Membranen sind höhere Verfor-
mungskräfte erforderlich als bei bereits mon-
tierten Membranen. SAMSON empfiehlt, die
9-12
neue Membran mittels handelsüblicher
Sechskantschrauben vorzuformen:
− Die handelsüblichen Sechskantschrauben
wie in Schritt 28 beschrieben anziehen.
− Die handelsüblichen Sechskantschrauben
durch die bereits vorhandenen Schrauben
(34) ersetzen.
− Schrauben (34) wie in Schritt 28 beschrie-
ben anziehen.
29. Bei Ausführung mit Stellungsregler
Typ 3724: Stellungsregler initialisieren,
vgl. u EB 8395.
9.7 Rundlauf des Kegels zur
Kegelstange prüfen
Vor dem Einbau des Kegels muss der Rund-
lauf des Kegels zur Kegelstange geprüft wer-
den.
1. Kegelstange in geeignetem Futter ein-
spannen.
2. Rundlauf des Kegels zur Kegelstange
prüfen. Werte aus Tabelle 9-1 bzw. Ta-
belle 9-2 beachten.
3. Bei abweichendem Rundlauf mit einem
geeigneten Werkzeug (z. B. Kunststoff-
hammer) leicht auf den Kegel schlagen,
bis der erforderliche Rundlauf erreicht
ist.
Tipp
Anstatt den Kegel auszurichten, kann die
Montagegruppe bestehend aus Kegelstange,
Membran und Kegel bei SAMSON neu be-
stellt werden.
EB 8048-2
