Samson 3349 Einbau- Und Bedienungsanleitung Seite 57

36
40
1

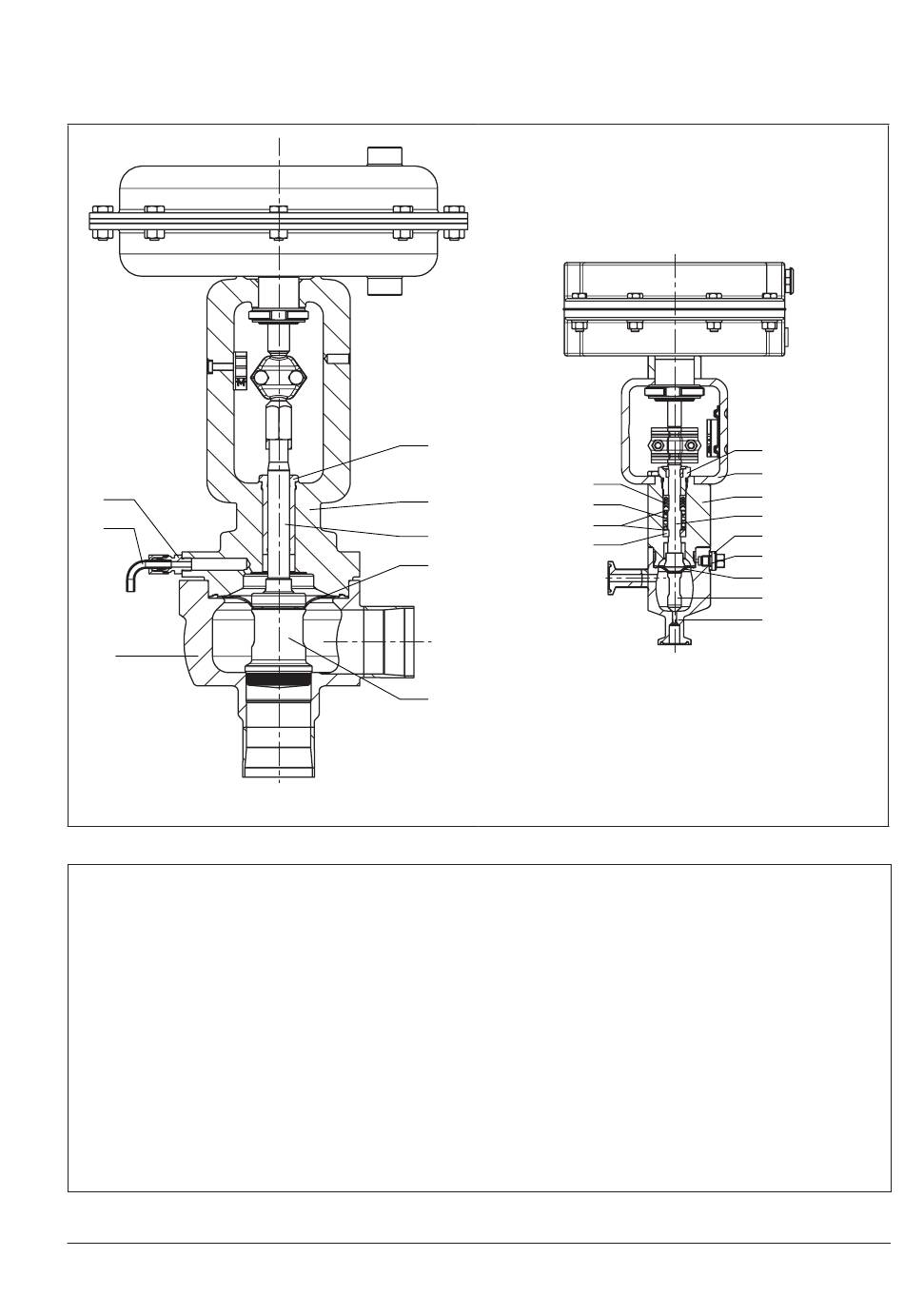

Bild 9-2: Ventil Typ 3349 mit pneumatischem Antrieb Typ 3271
Legende zu Bild 9-1 bis Bild 9-4
1 Gehäuse
2 Kegel
3 Kegelstange
5.1 Stangendichtung
5.2 Gewindebuchse
6.1 Gewindestift
6.2 Sicherungsscheibe
15 Feder
19 Scheibe
20 Standardjoch bei Antrieb
Typ 3271/3277
EB 8048-2
Mikroventilausführung mit
Stopfbuchspackung
5.1
23
20
15
19
3
41
24
2
20.1 Ventiloberteil Mikroventilausführung bei
Antrieb Typ 3271/3277
20.2 Joch Mikroventilausführung bei Antrieb
Typ 3271/3277
23 Packung
24 Membran
34 Schraube
36 Verschlussschraube bzw. Nippel
39 Dichtung
40 Rohr
41 Lager
Instandhaltung
5.2
20.2
20.1
3
36
39
24
2
1
9-5
