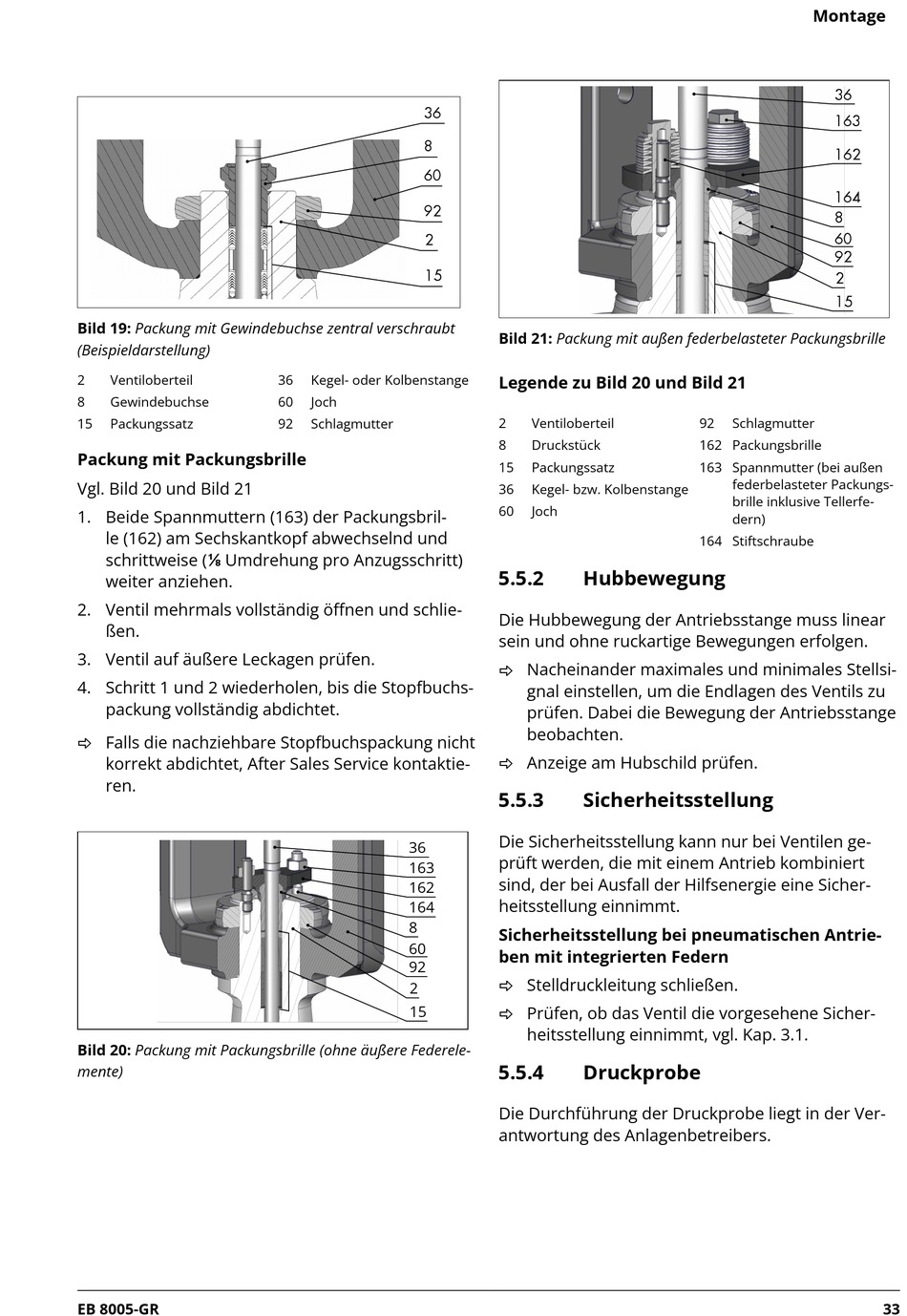

Bild 19: Packung mit Gewindebuchse zentral verschraubt
(Beispieldarstellung)
2 Ventiloberteil
8 Gewindebuchse
15 Packungssatz
Packung mit Packungsbrille
Vgl. Bild 20 und Bild 21
1. Beide Spannmuttern (163) der Packungsbril-
le (162) am Sechskantkopf abwechselnd und
schrittweise (⅛ Umdrehung pro Anzugsschritt)
weiter anziehen.
2. Ventil mehrmals vollständig öffnen und schlie-
ßen.
3. Ventil auf äußere Leckagen prüfen.
4. Schritt 1 und 2 wiederholen, bis die Stopfbuchs-
packung vollständig abdichtet.
_ Falls die nachziehbare Stopfbuchspackung nicht
korrekt abdichtet, After Sales Service kontaktie-
ren.
Bild 20: Packung mit Packungsbrille (ohne äußere Federele-
mente)
EB 8005-GR
36
8
60
92
2
15
36 Kegel- oder Kolbenstange
60 Joch
92 Schlagmutter
36
163
162
164
8
60
92
2
15
Bild 21: Packung mit außen federbelasteter Packungsbrille
Legende zu Bild 20 und Bild 21
2 Ventiloberteil
8 Druckstück
15 Packungssatz
36 Kegel- bzw. Kolbenstange
60 Joch
5.5.2

Hubbewegung

Die Hubbewegung der Antriebsstange muss linear
sein und ohne ruckartige Bewegungen erfolgen.
_ Nacheinander maximales und minimales Stellsi-
gnal einstellen, um die Endlagen des Ventils zu
prüfen. Dabei die Bewegung der Antriebsstange
beobachten.
_ Anzeige am Hubschild prüfen.
5.5.3

Sicherheitsstellung

Die Sicherheitsstellung kann nur bei Ventilen ge-
prüft werden, die mit einem Antrieb kombiniert
sind, der bei Ausfall der Hilfsenergie eine Sicher-
heitsstellung einnimmt.
Sicherheitsstellung bei pneumatischen Antrie-
ben mit integrierten Federn
_ Stelldruckleitung schließen.
_ Prüfen, ob das Ventil die vorgesehene Sicher-
heitsstellung einnimmt, vgl. Kap. 3.1.
5.5.4

Druckprobe

Die Durchführung der Druckprobe liegt in der Ver-
antwortung des Anlagenbetreibers.
Montage
36
163
162
164
8
60
92
2
15
92 Schlagmutter
162 Packungsbrille
163 Spannmutter (bei außen
federbelasteter Packungs-
brille inklusive Tellerfe-
dern)
164 Stiftschraube
