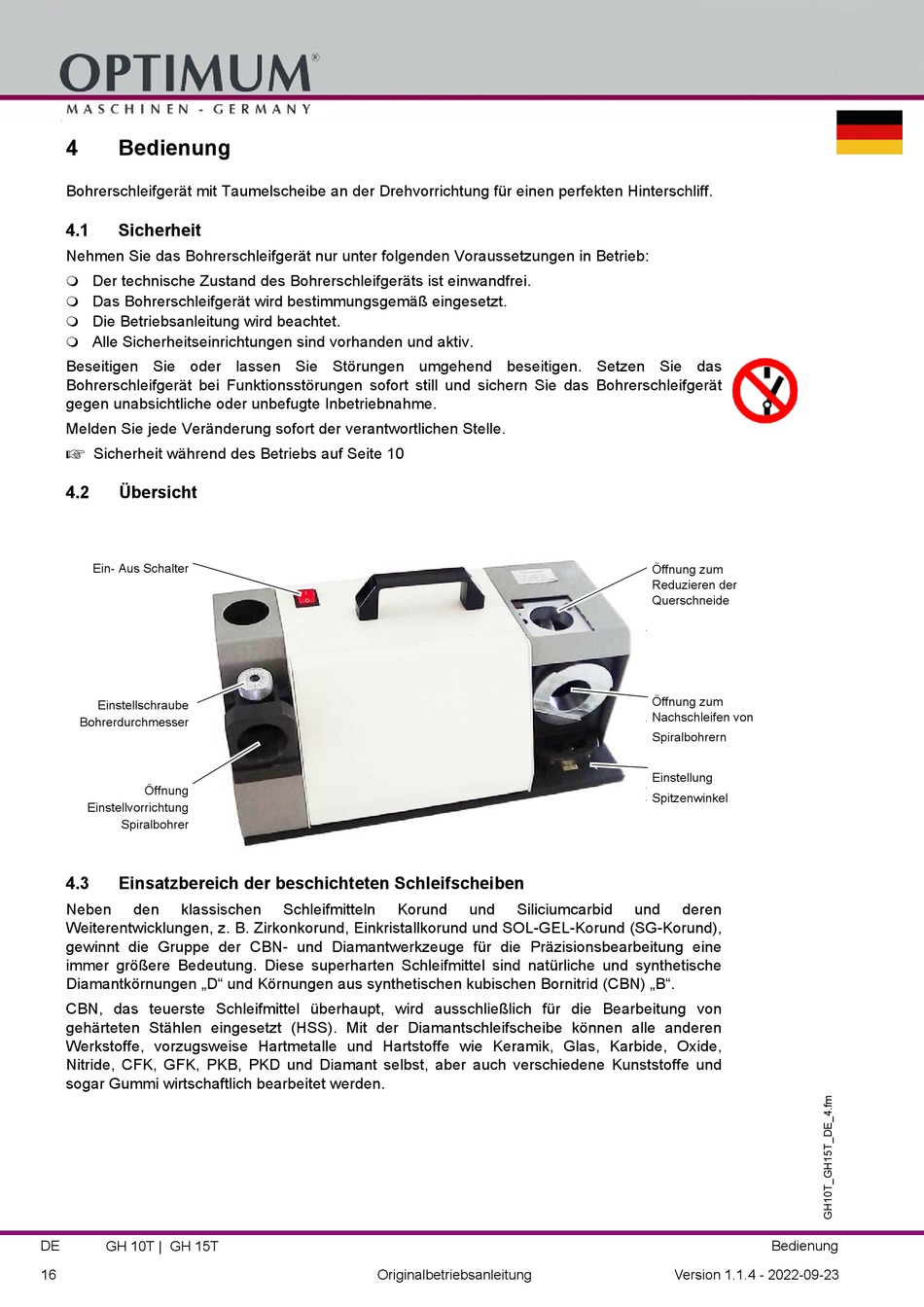

4
Bedienung
Bohrerschleifgerät mit Taumelscheibe an der Drehvorrichtung für einen perfekten Hinterschliff.
4.1
Sicherheit
Nehmen Sie das Bohrerschleifgerät nur unter folgenden Voraussetzungen in Betrieb:
Der technische Zustand des Bohrerschleifgeräts ist einwandfrei.
Das Bohrerschleifgerät wird bestimmungsgemäß eingesetzt.
Die Betriebsanleitung wird beachtet.
Alle Sicherheitseinrichtungen sind vorhanden und aktiv.
Beseitigen Sie oder lassen Sie Störungen umgehend beseitigen. Setzen Sie das
Bohrerschleifgerät bei Funktionsstörungen sofort still und sichern Sie das Bohrerschleifgerät
gegen unabsichtliche oder unbefugte Inbetriebnahme.
Melden Sie jede Veränderung sofort der verantwortlichen Stelle.
Sicherheit während des Betriebs auf Seite 10
4.2
Übersicht
Ein- Aus Schalter
Einstellschraube
Bohrerdurchmesser
Öffnung
Einstellvorrichtung
Spiralbohrer
4.3
Einsatzbereich der beschichteten Schleifscheiben
Neben
den
klassischen
Weiterentwicklungen, z. B. Zirkonkorund, Einkristallkorund und SOL-GEL-Korund (SG-Korund),
gewinnt die Gruppe der CBN- und Diamantwerkzeuge für die Präzisionsbearbeitung eine
immer größere Bedeutung. Diese superharten Schleifmittel sind natürliche und synthetische
Diamantkörnungen „D" und Körnungen aus synthetischen kubischen Bornitrid (CBN) „B".
CBN, das teuerste Schleifmittel überhaupt, wird ausschließlich für die Bearbeitung von
gehärteten Stählen eingesetzt (HSS). Mit der Diamantschleifscheibe können alle anderen
Werkstoffe, vorzugsweise Hartmetalle und Hartstoffe wie Keramik, Glas, Karbide, Oxide,
Nitride, CFK, GFK, PKB, PKD und Diamant selbst, aber auch verschiedene Kunststoffe und
sogar Gummi wirtschaftlich bearbeitet werden.
DE
GH 10T | GH 15T
16
Schleifmitteln
Korund
Originalbetriebsanleitung
und
Siliciumcarbid
und
Öffnung zum
Reduzieren der
Querschneide
Öffnung zum
Nachschleifen von
Spiralbohrern
Einstellung
Spitzenwinkel
deren
Bedienung
Version 1.1.4 - 2022-09-23
