4.5.1
Form A herstellen
INFORMATION
Nur für Bohrer mit starkem Kern, sowie bei großen Bohrdurchmessern zum Bohren ins
Volle. Andere Einstellungen, oder das Erstellen der Form A an kleinen Bohrern ist nicht
möglich, nicht notwendig und auch nicht sinnvoll.
Die Taumelscheibe an der Drehvorrichtung erzeugt bereits den erforderlichen
Hinterschliff.
ACHTUNG!
Vor Beginn der Arbeiten müssen Sie die gewünschte Einstellung festlegen, einstellen
und testen.
Die Größe der Ausführung der Querschneide wird durch Lageveränderung der Platte
eingestellt. Eine Drehung an der Stellschraube bewirkt eine Vergrößerung oder Verringerung
der Neigung der Platte. Mit der Exzenterschraube wird die Ausspitzbreite bestimmt.

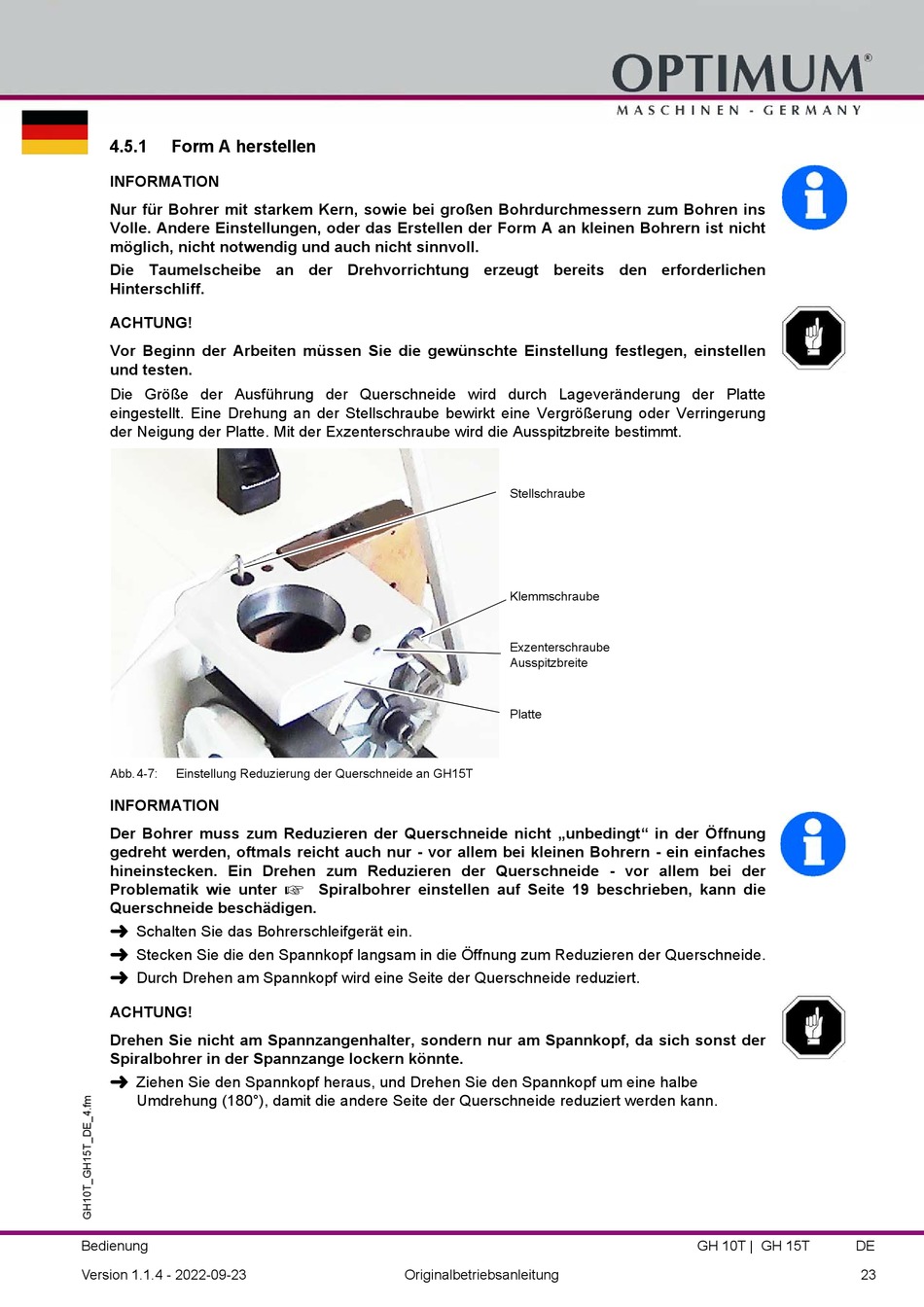

Abb.4-7:
Einstellung Reduzierung der Querschneide an GH15T
INFORMATION
Der Bohrer muss zum Reduzieren der Querschneide nicht „unbedingt" in der Öffnung
gedreht werden, oftmals reicht auch nur - vor allem bei kleinen Bohrern - ein einfaches
hineinstecken. Ein Drehen zum Reduzieren der Querschneide - vor allem bei der
Problematik wie unter
Querschneide beschädigen.
Schalten Sie das Bohrerschleifgerät ein.
Stecken Sie die den Spannkopf langsam in die Öffnung zum Reduzieren der Querschneide.
Durch Drehen am Spannkopf wird eine Seite der Querschneide reduziert.
ACHTUNG!
Drehen Sie nicht am Spannzangenhalter, sondern nur am Spannkopf, da sich sonst der
Spiralbohrer in der Spannzange lockern könnte.
Ziehen Sie den Spannkopf heraus, und Drehen Sie den Spannkopf um eine halbe
Umdrehung (180°), damit die andere Seite der Querschneide reduziert werden kann.
Bedienung
Version 1.1.4 - 2022-09-23
Spiralbohrer einstellen auf Seite 19 beschrieben, kann die
Originalbetriebsanleitung
Stellschraube
Klemmschraube
Exzenterschraube
Ausspitzbreite
Platte
GH 10T | GH 15T
DE
23
