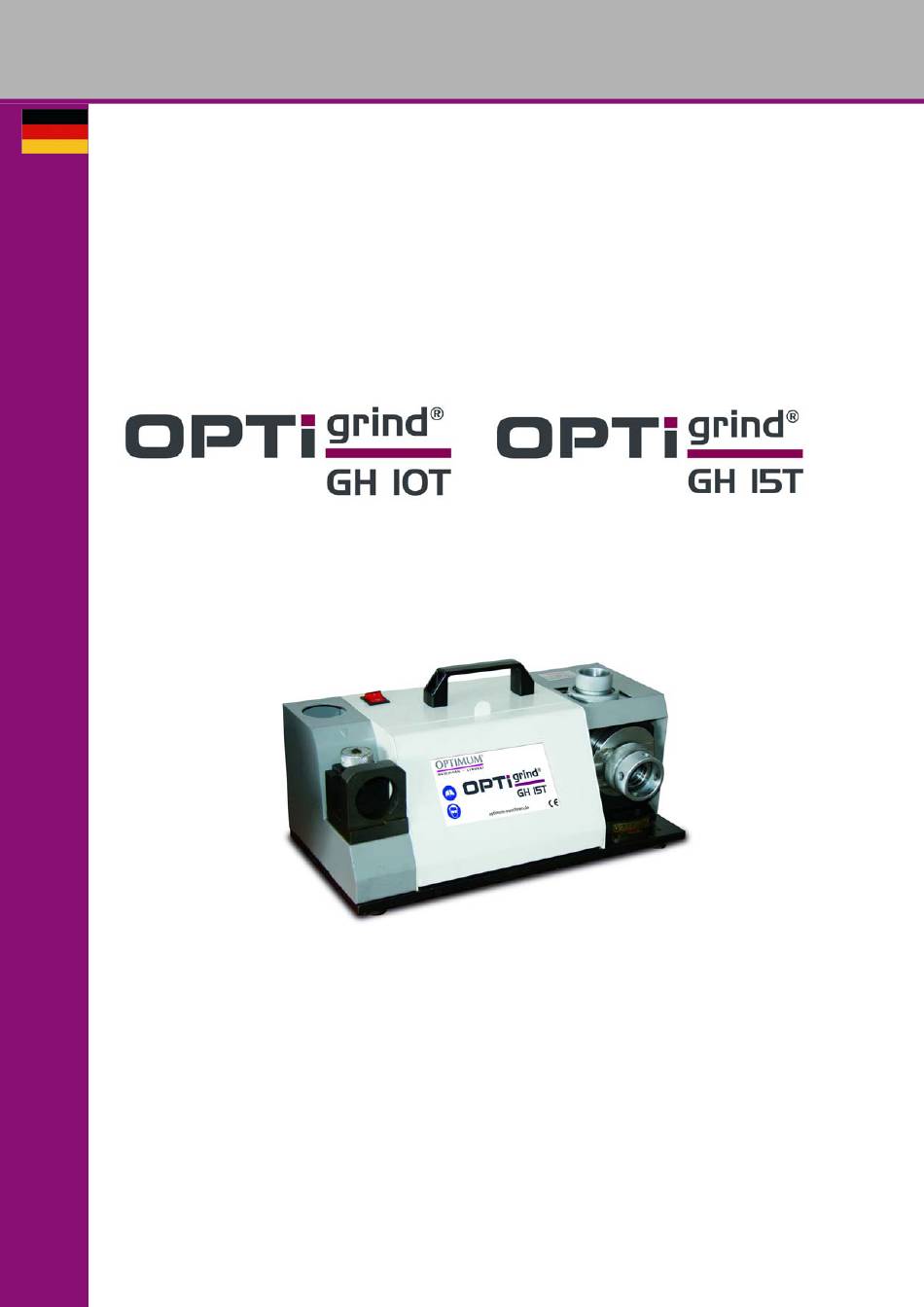

- Seite 1 OPTIMUM ® M A S C H I N E N - G E R M A N Y Betriebsanleitung Version 1.0.9 Bohrerschleifgerät 310 0115 310 0110...
-
Seite 2: Inhaltsverzeichnis
OPTIMUM ® M A S C H I N E N - G E R M A N Y Inhaltsverzeichnis Sicherheit Konventionen der Darstellung ........................5 Sicherheitshinweise (Warnhinweise) ......................5 1.2.1 Gefahren-Klassifizierung .......................5 1.2.2 Weitere Piktogramme ........................6 Bestimmungsgemäße Verwendung......................6 Gefahren, die vom Bohrerschleifgerät ausgehen können ................7 Qualifikation des Personals ........................7... - Seite 3 OPTIMUM ® M A S C H I N E N - G E R M A N Y Instandsetzung ............................27 Austausch der Schleifscheibe ........................ 28 Austausch Sicherung ..........................29 Ersatzteile............................... 29 Anhang Urheberrecht ............................30 Terminologie/Glossar ..........................30 Änderungsinformationen Betriebsanleitung ...................
- Seite 4 Sehr geehrter Kunde, vielen Dank für den Kauf eines Produktes von OPTIMUM. OPTIMUM Metallbearbeitungsmaschinen bieten ein Höchstmaß an Qualität, technisch optimale Lösungen und überzeugen durch ein herausragendes Preis-Leistungs-Verhältnis. Ständige Weiterentwicklungen und Produktinnovationen gewähren jederzeit einen aktuellen Stand an Technik und Sicherheit.
-
Seite 5: Sicherheit
Maßnahmen zur Einhaltung der landesspezifischen Vorschriften ergriffen werden. Bewahren Sie die Dokumentation stets in der Nähe des Bohrerschleifgeräts auf. INFORMATION Können Sie Probleme nicht mit Hilfe dieser Betriebsanleitung lösen, fragen Sie an bei: Optimum Maschinen Germany GmbH Dr. Robert-Pfleger-Str. 26 D- 96103 Hallstadt E-Mail: info@optimum-maschinen.de... -
Seite 6: Weitere Piktogramme
OPTIMUM ® M A S C H I N E N - G E R M A N Y Piktogramm Signalwort Definition/Folgen Situation, die zu einer Beschädigung der Maschine und des Produkts sowie zu sonstigen Schäden führen könnte. ACHTUNG! Kein Verletzungsrisiko für Personen. -
Seite 7: Gefahren, Die Vom Bohrerschleifgerät Ausgehen Können
Verschleiss der Schleifscheibe, beschichteten Stahlscheibe. Wird das Bohrerschleifgerät anders als oben angeführt eingesetzt, ohne Genehmigung der Firma Optimum Maschinen Germany GmbH verändert oder anders verwendet, wird das Boh- rerschleifgerät nicht mehr bestimmungsgemäß eingesetzt. Wir übernehmen keine Haftung für Schäden aufgrund einer nicht bestimmungsgemäßen Ver- wendung. -
Seite 8: Autorisierte Personen
OPTIMUM ® M A S C H I N E N - G E R M A N Y Deshalb beziehen sich die Warnhinweise sowohl auf die Bedienung als auch auf die Instandhaltung des Bohrerschleifgeräts. Legen Sie klar und eindeutig fest, wer für die verschiedenen Tätigkeiten an der Maschine (Bedienen, Warten und Instandsetzen) zuständig ist. -
Seite 9: Bedienerpositionen
OPTIMUM ® M A S C H I N E N - G E R M A N Y Der Bediener muss eine Ausbildung über den Umgang mit dem Bohrerschleifgerät erhalten haben, Pflichten des Bedieners die Funktion und Wirkungsweise kennen, ... -
Seite 10: Sicherheitsüberprüfung
OPTIMUM ® M A S C H I N E N - G E R M A N Y WARNUNG! Die zur Verfügung gestellten und mit der Maschine ausgelieferten, trennenden Schutzeinrichtungen sind dazu bestimmt, die Risiken des Herausschleuderns von Werkstücken bzw. den Bruchstücken von Werkzeug oder Werkstück herabzusetzen, jedoch nicht, diese vollständig zu beseitigen. -
Seite 11: Unfallbericht
Melden Sie dem Aufsichtsführenden alle Gefährdungen oder Fehler. 1.11 Unfallbericht Informieren Sie Vorgesetzte und die Firma Optimum Maschinen Germany GmbH sofort über Unfälle, mögliche Gefahrenquellen und „Beinahe“-Unfälle. „Beinahe“ -Unfälle können viele Ursachen haben. Je schneller sie berichtet werden, desto schneller können die Ursachen behoben werden. -
Seite 12: Technische Daten
OPTIMUM ® M A S C H I N E N - G E R M A N Y Technische Daten Die folgenden Daten sind Maß- und Gewichtsangaben und die vom Hersteller genehmigten Maschinendaten. GH 10T GH 15T Elektrischer Anschluß... -
Seite 13: Abmessung Schleifscheiben
OPTIMUM ® M A S C H I N E N - G E R M A N Y Charakteristika des Arbeitsraumes, z.B. Größe oder Dämpfungsverhalten, anderen Geräuschquellen, z.B. die Anzahl der Maschinen, andere in der Nähe ablaufenden Prozesse und die Zeitdauer, während der ein Bediener dem Lärm ausgesetzt ist. -
Seite 14: Montage
Beispiel: nicht stapelbar - über der ersten Packkiste darf keine weitere gestapelt werden Fragen Sie bei Optimum Maschinen Germany GmbH an, falls die Maschine und Zubehörteile länger als drei Monate und unter anderen als den vorgeschriebenen Umgebungsbedingungen gelagert werden müssen. -
Seite 15: Anforderungen An Den Aufstellort
OPTIMUM ® M A S C H I N E N - G E R M A N Y 3.3.1 Anforderungen an den Aufstellort INFORMATION Um eine gute Funktionsfähigkeit und hohe Bearbeitungsgenauigkeit, sowie lange Lebensdauer der Maschine zu erreichen, sollte der Aufstellungsort bestimmte Kriterien erfüllen. -
Seite 16: Bedienung
OPTIMUM ® M A S C H I N E N - G E R M A N Y Bedienung Sicherheit Nehmen Sie das Bohrerschleifgerät nur unter folgenden Voraussetzungen in Betrieb: Der technische Zustand des Bohrerschleifgeräts ist einwandfrei. ... -
Seite 17: Spiralbohrer Nachschleifen
OPTIMUM ® M A S C H I N E N - G E R M A N Y Spiralbohrer nachschleifen Vor dem Nachschleifen eines Spiralbohrers muss der Bohrer zuerst in der Auskraglänge und im passenden Winkel eingestellt werden. Die Einstellung erfolgt in der Öffnung "Einstellvorrichtung Spiralbohrer". - Seite 18 OPTIMUM ® M A S C H I N E N - G E R M A N Y Stecken Sie die gewählte Spannzange in Abhängigkeit des Bohrerdurchmessers in den Spannzangenhalter. Die angezeigten Stellen müssen dabei ineinander greifen. Abb.4-2: Spannzangenhalter mit Spannzange ...
-
Seite 19: Spiralbohrer Einstellen
OPTIMUM ® M A S C H I N E N - G E R M A N Y 4.4.2 Spiralbohrer einstellen Stellen Sie den Durchmesser des Spiralbohrers an der Einstellvorrichtung mit der Einstell- schraube ein. Markierung Einstellschraube Skala Bohrerdurchmesser Abb.4-3:... - Seite 20 OPTIMUM ® M A S C H I N E N - G E R M A N Y Anschlagflächen Spannzangenhalter Abb.4-4: Einstellvorrichtung Stellen Sie den gewünschten Spitzenwinkel ein. Der Standardspitzenwinkel an Spiralboh- rern beträgt 118° . Zur Erstellung der Form D kann der Spitzenwinkel verändert werden.
- Seite 21 OPTIMUM ® M A S C H I N E N - G E R M A N Y Stecken Sie die den Spannkopf erneut langsam in die Öffnung zum Nachschleifen der zweiten Seite. Spannkopf Spannzangenhalter Abb.4-6: Nachschleifen Wenn alles richtig gemacht wurde, muss das Ergebnis so aussehen. Bei sehr stark beschädigten Bohrern ist es mehrmals erforderlich den Spiralbohrer in der Einstellvorrichtung...
-
Seite 22: Anschliffarten Am Spiralbohrer
OPTIMUM ® M A S C H I N E N - G E R M A N Y Anschliffarten am Spiralbohrer Mit diesem Bohrerschleifgerät einstellbar oder möglich ? Form A ausgespitzte Querschneide Anwendung: Bohrer mit starkem Kern, sowie bei großen Bohrdurchmessern zum Bohren ins Volle ... -
Seite 23: Form A Herstellen
OPTIMUM ® M A S C H I N E N - G E R M A N Y 4.5.1 Form A herstellen INFORMATION Nur für Bohrer mit starkem Kern, sowie bei großen Bohrdurchmessern zum Bohren ins Volle. Andere Einstellungen, oder das Erstellen der Form A an kleinen Bohrern ist nicht möglich, nicht notwendig und auch nicht sinnvoll. -
Seite 24: Bohrergeometrie
OPTIMUM ® M A S C H I N E N - G E R M A N Y Stecken Sie die den Spannkopf erneut langsam in die Öffnung zum Nachschleifen der zweiten Seite. Anschlag Abb.4-8: Querschneide reduzieren Bohrergeometrie... - Seite 25 OPTIMUM ® M A S C H I N E N - G E R M A N Y Spitze Hauptfreifläche Hauptschneidelänge Nebenschneide Spitzenwinkel Fasenbreite Spanfläche Querschneidenecke Stegbreite Hauptschneide Schneidenecke Schneidkeil Querschneidenwinkel Querschneide Rückenkante Spannut Querschneidenlänge Fase Abb.4-9: Bohrergeometrie Spiralbohrer...
-
Seite 26: Störungen
OPTIMUM ® M A S C H I N E N - G E R M A N Y Störungen Störung Ursache / mögliche Auswirkungen Abhilfe Motor schaltet nicht ein • Feinsicherung 1F1 am Anschluss des • Ursache feststellen, ggf. durch Fach- ... -
Seite 27: Instandhaltung
Schleifstaub in den Führungsbahnen und Lagern führen zu einem erheblichen Verschleiß. Verwenden Sie einen Staubsauger um das Bohrerschleifgerät von Schleifstaub zu reinigen. Instandsetzung Fordern Sie für alle Reparaturen einen Kundendiensttechniker der Firma Optimum Maschinen Germany GmbH an, oder senden Sie uns das Bohrerschleifgerät zu. Instandhaltung GH 10T | GH 15T Version 1.0.9 vom 2019-05-13... -
Seite 28: Austausch Der Schleifscheibe
Führt Ihr qualifiziertes Fachpersonal die Reparaturen durch, so muss es die Hinweise dieser Betriebsanleitung beachten. Die Firma Optimum Maschinen Germany GmbH übernimmt keine Haftung und Garantie für Schäden und Betriebsstörungen als Folge der Nichtbeachtung dieser Betriebsanleitung. Verwenden Sie für die Reparaturen ... -
Seite 29: Austausch Sicherung
OPTIMUM ® M A S C H I N E N - G E R M A N Y Austausch Sicherung „Qualifikation des Personals“ auf Seite 7 „Ersatzteilzeichnung - Drawing spare parts GH10T | GH15T“ auf Seite 37... -
Seite 30: Anhang
OPTIMUM ® M A S C H I N E N - G E R M A N Y Anhang Urheberrecht Diese Dokumentation ist urheberrechtlich geschützt. Die dadurch begründeten Rechte, insbe- sondere die der Übersetzung, des Nachdrucks, der Entnahme von Abbildungen, der Funk- sendung, der Wiedergabe auf photomechanischem oder ähnlichem Wege und der Speicherung... -
Seite 31: Mangelhaftungsansprüche / Garantie
Rahmen einer einzelnen, vertraglichen Regel zugesagt wurden. Die Abwicklung der Haftungs- oder Garantieansprüche erfolgt nach Wahl der Firma OPTIMUM GmbH entweder direkt mit der Firma OPTIMUM GmbH oder aber über einen ihrer Händler. Defekte Produkte oder deren Bestandteile werden entweder repariert oder gegen fehlerfreie ausgetauscht. - Seite 32 OPTIMUM ® M A S C H I N E N - G E R M A N Y Entfernen Sie alle umweltgefährdende Betriebsstoffe aus dem Alt-Gerät. Entnehmen Sie, sofern vorhanden, Batterien und Akkus. demontieren Sie die Maschine gegebenenfalls in handhabbare und verwertbare Bau- gruppen und Bestandteile.
-
Seite 33: 7.5.2 Entsorgung Der Neugeräte-Verpackung
OPTIMUM ® M A S C H I N E N - G E R M A N Y 7.5.2 Entsorgung der Neugeräte-Verpackung Alle verwendeten Verpackungsmaterialien und Packhilfsmittel der Maschine sind recyclingfä- hig und müssen grundsätzlich der stofflichen Wiederverwertung zugeführt werden. -
Seite 34: Entsorgung Über Kommunale Sammelstellen
Veränderte Einstelldaten Erfahrungen mit dem Bohrerschleifgerät die für andere Benutzer wichtig sind. Wiederkehrende Störungen Optimum Maschinen Germany GmbH Dr.-Robert-Pfleger-Str. 26 D-96103 Hallstadt Telefax +49 (0) 951 - 96 555 - 888 E-Mail: info@optimum-maschinen.de Anhang GH 10T | GH 15T... -
Seite 35: Eg-Konformitätserklärung
® M A S C H I N E N - G E R M A N Y EG - Konformitätserklärung Der Hersteller / Optimum Maschinen Germany GmbH Dr.-Robert-Pfleger-Str. 26 Inverkehrbringer: D - 96103 Hallstadt erklärt hiermit, dass folgendes Produkt... - Seite 36 OPTIMUM ® M A S C H I N E N - G E R M A N Y...
-
Seite 37: Ersatzteile - Spare Parts
Ersatzteile - Spare parts Ersatzteilzeichnung - Drawing spare parts GH10T | GH15T 65-1 65-2 66-1 65-3 66-3 66-2 65-3 66-4 66-3 65-4 8-1: Ersatzteilzeichnung - Drawing spare parts GH15T GH10T_GH15T_parts.fm... -
Seite 38: Ersatzteilliste - Spare Part List
OPTIMUM ® M A S C H I N E N - G E R M A N Y 8.1.1 Ersatzteilliste - Spare part list Menge Artikelnummer Artikelnummer Pos. Bezeichnung Designation Qty. Item no. Item no. GH10T GH15T Bodernplatte Base plate... - Seite 39 OPTIMUM ® M A S C H I N E N - G E R M A N Y Kugellager Ball bearing 0406807R 04061812R Exzenter Eccentric 0310011041 0310011541 Skala Scala 0310011542 Niet Rivet Gleichrichter Rectifier package 0310011544 Motor Motor 0310011045...
-
Seite 40: Schaltplan - Wiring Diagram Gh10T , Gh15T
OPTIMUM ® M A S C H I N E N - G E R M A N Y Schaltplan - Wiring diagram GH10T , GH15T 8-2: Schaltplan - Wiring diagram 8.2.1 Schaltplan - Wiring diagram Menge Artikelnummer Artikelnummer Pos. - Seite 41 OPTIMUM ® M A S C H I N E N - G E R M A N Y Index Arbeitsraum ............12 Bedienerposition .............9 Bestimmungsgemäße Verwendung ......6 Drehzahl ..............12 EG - Konformitätserklärung ......34 Elektrik ..............11 Sicherheit ............11 Elektrischer Anschluß ...........12 Entsorgung ............34...
- Seite 42 OPTIMUM ® M A S C H I N E N - G E R M A N Y GH 10T | GH 15T Seite 42 Originalbetriebsanleitung Version 1.0.9 vom 2019-05-13...
