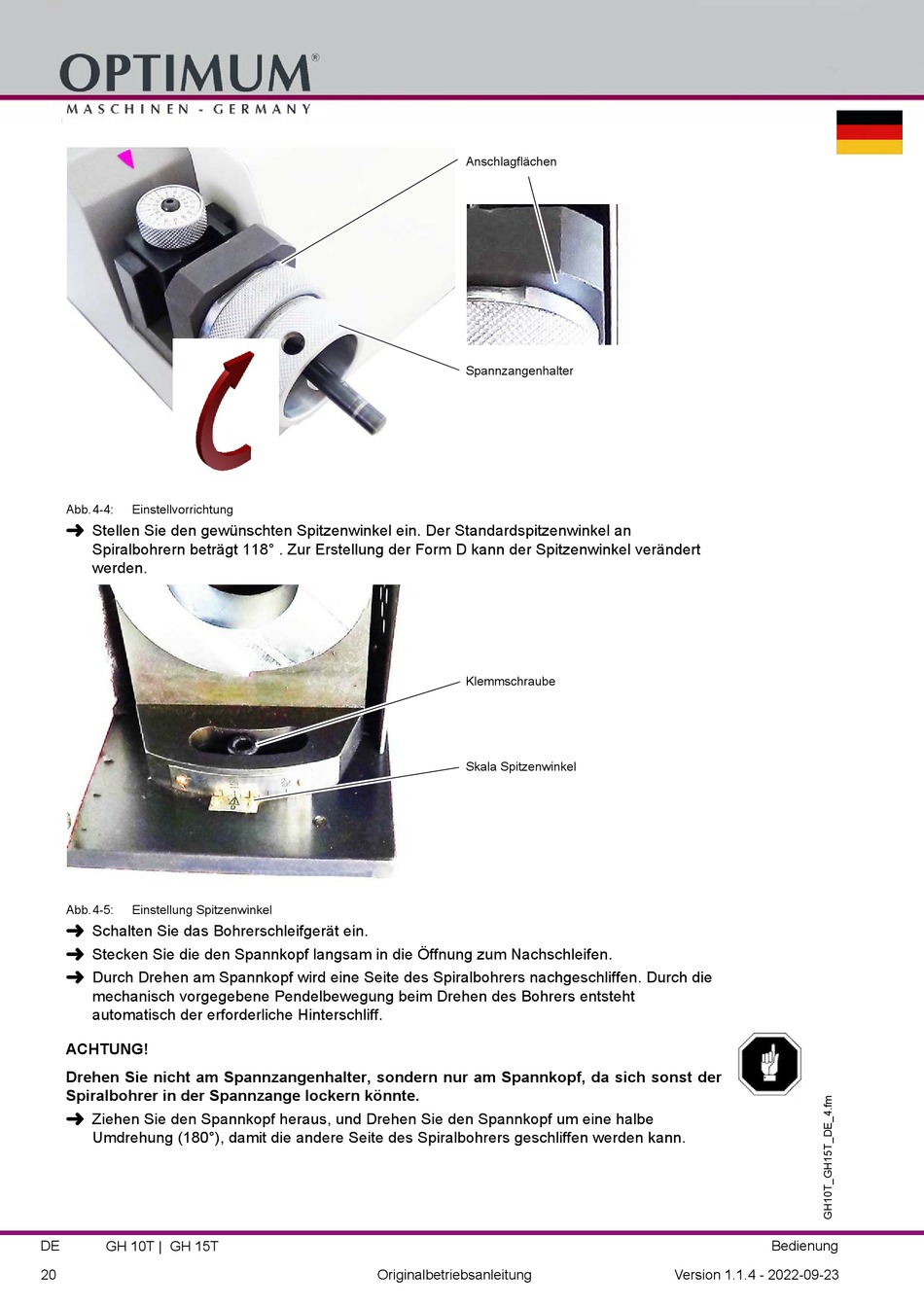

Abb.4-4:
Einstellvorrichtung
Stellen Sie den gewünschten Spitzenwinkel ein. Der Standardspitzenwinkel an
Spiralbohrern beträgt 118° . Zur Erstellung der Form D kann der Spitzenwinkel verändert
werden.
Abb.4-5:
Einstellung Spitzenwinkel
Schalten Sie das Bohrerschleifgerät ein.
Stecken Sie die den Spannkopf langsam in die Öffnung zum Nachschleifen.
Durch Drehen am Spannkopf wird eine Seite des Spiralbohrers nachgeschliffen. Durch die
mechanisch vorgegebene Pendelbewegung beim Drehen des Bohrers entsteht
automatisch der erforderliche Hinterschliff.
ACHTUNG!
Drehen Sie nicht am Spannzangenhalter, sondern nur am Spannkopf, da sich sonst der
Spiralbohrer in der Spannzange lockern könnte.
Ziehen Sie den Spannkopf heraus, und Drehen Sie den Spannkopf um eine halbe
Umdrehung (180°), damit die andere Seite des Spiralbohrers geschliffen werden kann.
DE
GH 10T | GH 15T
20
Anschlagflächen
Spannzangenhalter
Klemmschraube
Skala Spitzenwinkel
Originalbetriebsanleitung
Bedienung
Version 1.1.4 - 2022-09-23
