Installation des Motherboards

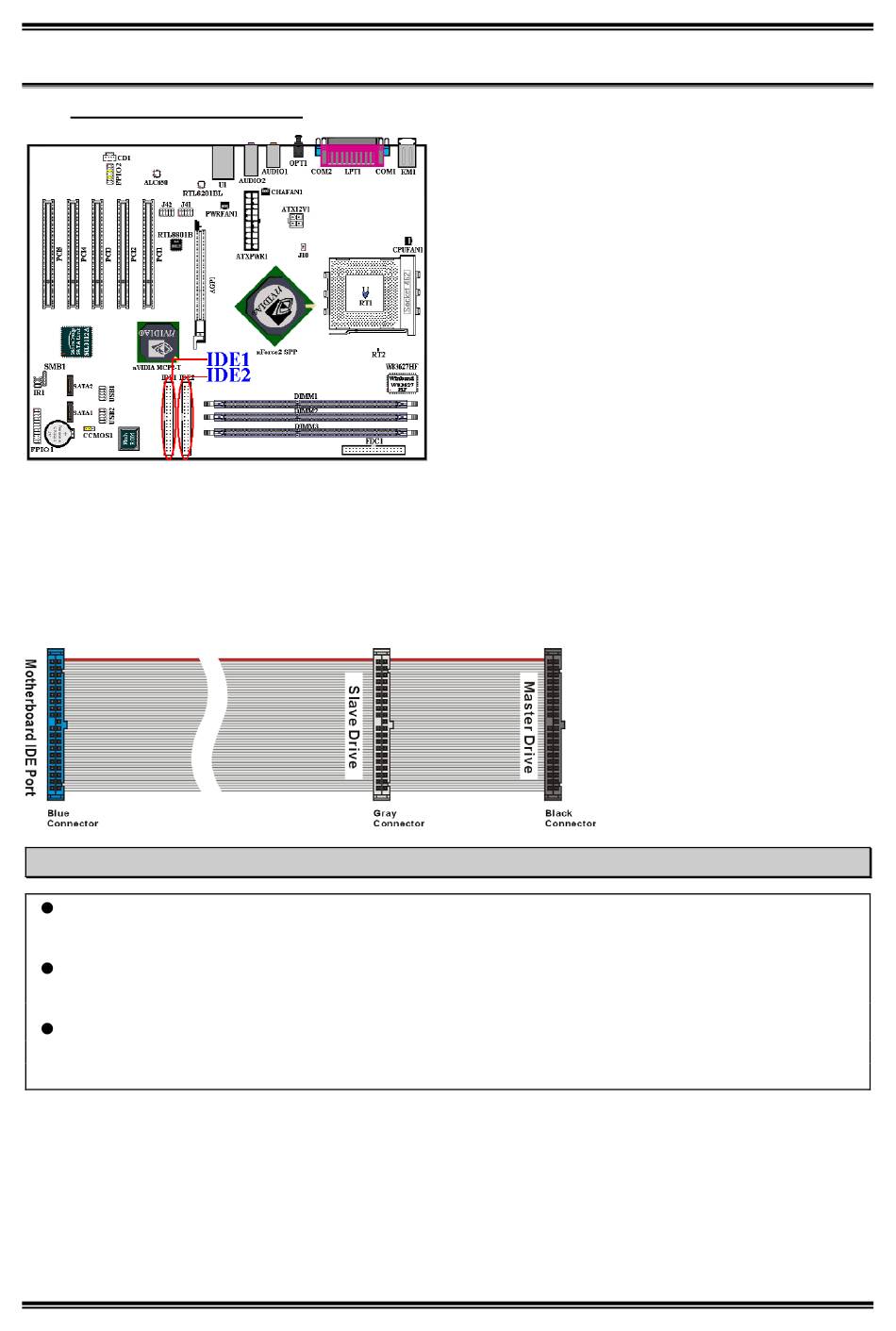

(12). Anschlüsse IDE1 und IDE2
auf Slave-Modus konfigurieren. Bitte schauen Sie sich HDD Dokumentation hinsichtlich der
Jumpereinstellungen an. Das erste an IDE1 angeschlossene Laufwerk wird normalerweise "Primärer
Master" genannt, und das zweite Laufwerk "Primärer Slave". Das erste an IDE2 angeschlossene
Laufwerk wird "Sekundärer Master" und das zweite Laufwerk "Sekundärer Slave" genannt.
Schließen Sie keine langsamen Legacy-Geräte wie CD-ROM-Laufwerke zusammen einer anderen
Festplatte auf demselben IDE-Kanal zusammen; dies verringert Ihre Systemleistung.
Der Master- oder Slave-Status der Festplatte ist auf der Festplatte selbst festgelegt. Bitte lesen Sie
hierzu das Handbuch zur Festplatte.
Zum Anschluß von Ultra DMA 133 und Ultra DMA 100-Geräte an IDE1and IDE2 brauchen Sie
ein Ultra DMA 66-Kabel.
Eine rote Markierung auf einem Leiter bezeichnet normalerweise die Stelle von Pin 1. Sie müssen
den Leiter-Pin 1 mit Pin 1des IDE-Anschlusses verbinden, bevor Sie den Leiteranschluss in den
IDE-Anschluss stecken.
Dieses Motherboard bietet zwei IDE-Ports (IDE1 &
IDE2) zum Anschluß von bis zu vier IDE-Geräten
im Ultra DMA 133-Modus über Ultra DMA 66
Bandkabel. Jedes Kabel hat 40 Pole, 80 Leiter und
drei Anschlüsse zur Verbindung zweier Festplatten
mit dem Motherboard. Schließen Sie das einzelne
Ende (blauer Anschluß) am längeren Teil des
Bandkabels an den IDE-Port am Motherboard an,
und die anderen beiden Enden (grauer und
schwarzer Anschluß) am kürzeren Teil des
Bandkabels an die Anschlüsse auf der Festplatte.
Wenn Sie zwei Festplatten zusammen über einen
IDE-Kanal anschließen wollen, müssen Sie das
zweite Laufwerk nach dem ersten Master-Laufwerk
Anmerkung
Abb. 2-8. Ultra DMA 66
Flachkabel - Umriss
Handbuch
2-17
