2-14

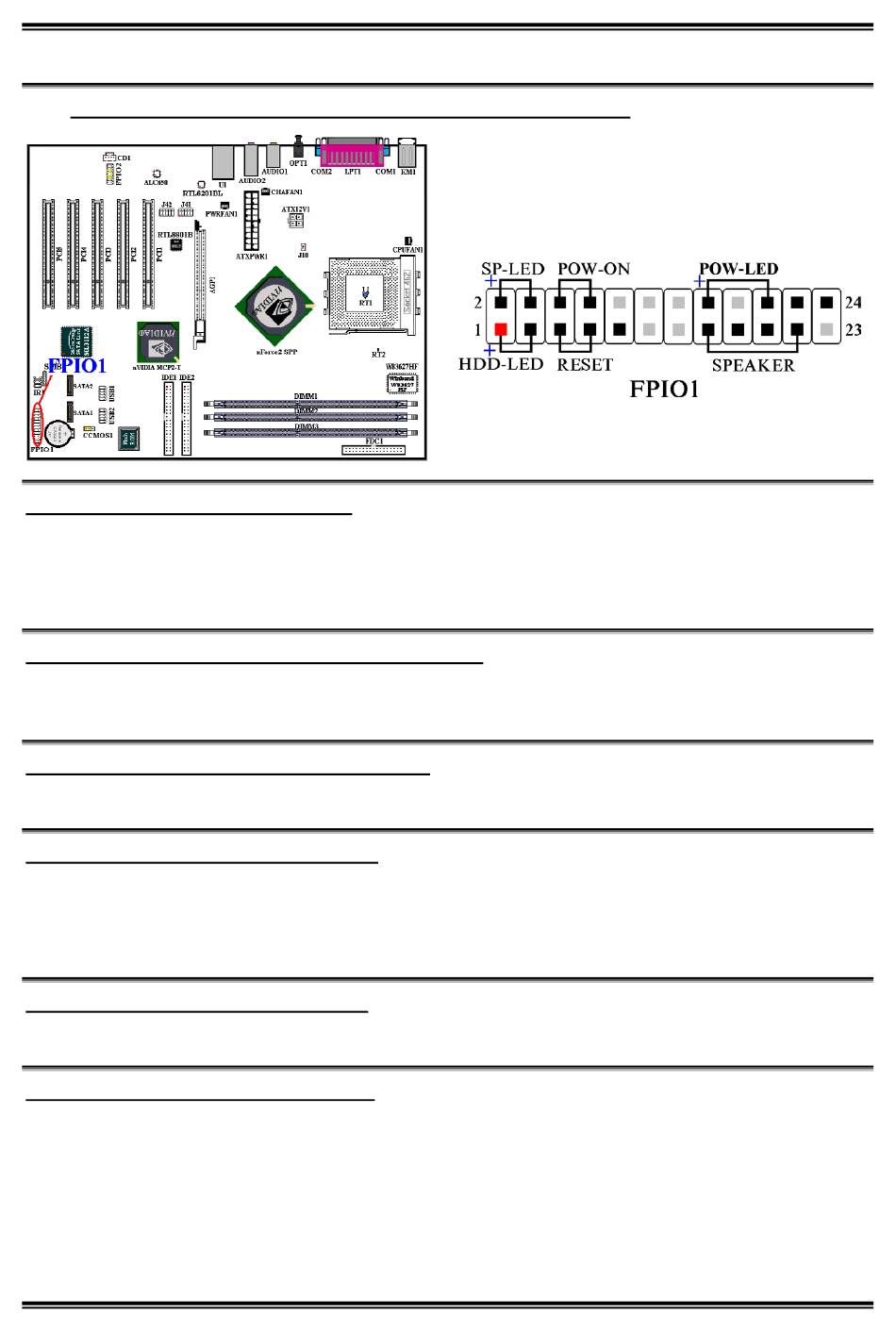

(8). FPIO1 Header: Header für Gehäusefront-Anzeigen und -Switches
FPIO1 (Pin 1 & 3): HDD LED-Header
Verbinden Sie das Kabel von der HDD LED an der Gehäusefrontplatte mit diesem Header. Wenn Sie es
in der falschen Richtung installieren, leuchtet die LED nicht korrekt auf.
Anmerkung: Achten Sie auf Pin-Position und –Ausrichtung der HDD LED.
FPIO1 (Pin 5 & 7): Header für Hardware Reset-Taste
Verbinden Sie das Kabel von der Reset-Taste an der Gehäusefrontplatte mit diesem Header. Drücken und
halten Sie die Reset-Taste mindestens eine Sekunde lang gedrückt, um das System neu zu starten.
FPIO1 (Pin 15-17-19-21): Lautsprecher-Header
Verbinden Sie das Kabel vom Systemlautsprecher mit diesem Header.
FPIO1 (Pin 2 & 4): Suspend LED Header
Verbinden Sie das zweileitrige Kabel der Suspend-LED mit diesem Header. Wenn Sie es in der falschen
Richtung installieren, leuchtet die LED nicht korrekt auf.
Anmerkung: Achten Sie auf Pin-Position und –Ausrichtung der Suspend-LED.
FPIO1 (Pin 6 & 8): Netzschalter-Header
Verbinden Sie das Kabel vom Netzschalter an der Gehäusefrontplatte mit diesem Header.
FPIO1 (Pin 16-18-20): Netz-LED-Header
Pins 1 bis 3 verlangen eine bestimmte Ausrichtung. Verbinden Sie das Dreileiter-Kabel der Netz-LED mit
diesem Header. Vergewissern Sie sich, dass alle Pins mit den korrekten Anschlüssen auf dem
Motherboard verbunden sind. Wenn Sie sie in der falschen Richtung installieren, leuchtet die Netz-LED
nicht korrekt auf.
Anmerkung: Achten Sie auf Pin-Position und Ausrichtung der Netz-LED.
Eine Liste der PN1 und PN2-Pins finden Sie in Tabelle 2-2.
NF7/NF7-M/NF7-S
FPIO1 dient für Switches und Anzeigen auf der
Gehäusefrontplatte; dieser Header bedient mehrere
Funktionen. Achten Sie auf Pin-Position und
Ausrichtung, oder die LED könnten nicht
aufleuchten.
Kapitel 2
