Installation des Motherboards

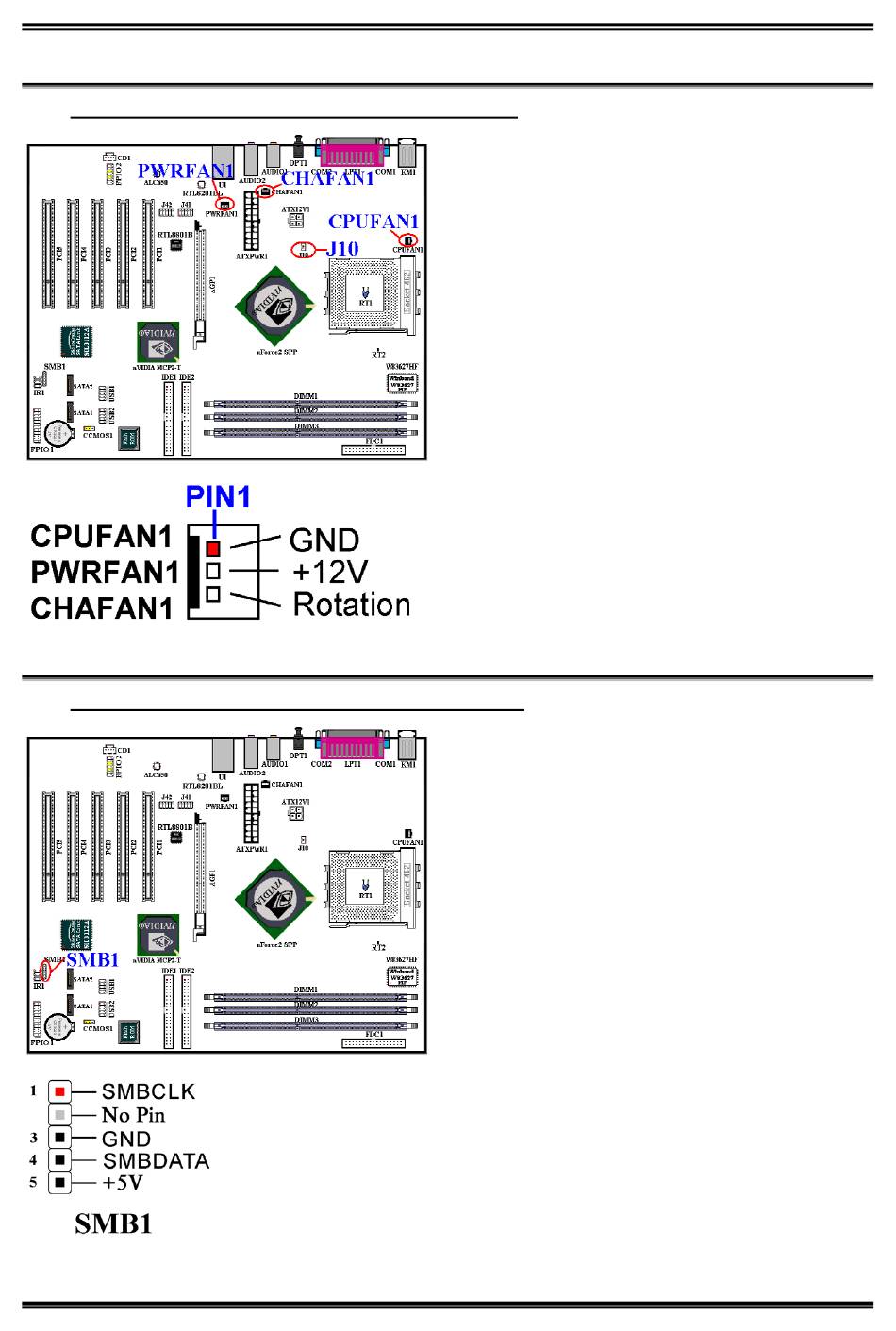

(2). CPUFAN1, CHAFAN1, PWRFAN1 und J10 headers
Anmerkung: Achten Sie auf Position und Ausrichtung der Pins
(3). SMB: System Management Bus (SM-Bus) Anschlüsse
Anmerkung: Achten Sie auf Position und Ausrichtung der Pins
Verbinden Sie den Stecker des CPU-Kühlers mit
dem CPUFAN1-Sockel und den Stecker des
Gehäusekühlers an der Rückwand mit dem
CHAFAN1-Sockel. Verbinden Sie den Stecker des
Netzteilkühlers mit dem PWRFAN1-Sockel und den
Stecker des Northbridge-Kühlers mit dem
J10-Sockel. Sie müssen unbedingt einen
CPU-Kühler auf den Prozessor anbringen.
Ansonsten kann der Prozessor nicht richtig arbeiten
und kann durch Überhitzung beschädigt werden.
Um eine übermäßige Temperatur innerhalb des
Computergehäuses zu vermeiden, bringen Sie bitte
auch einen Gehäusekühler an.
Dieser Anschluss ist für den
Systemmanagement-Bus (SM-Bus) reserviert. Der
SM-Bus ist eine spezielle Nutzung eines I
2
I
C ist ein Multi-Master-Bus, dies bedeutet, dass
mehrfache Chips an den selben Bus angeschlossen
können, von denen jeder durch Initialisierung eines
Datentransfers als Master fungieren kann. Wenn
mehr als ein Master zur gleichen Zeit den Bus
kontrollieren will, entscheidet ein Schiedsvorgang,
welcher Master Priorität zugesprochen bekommt.
Sie können hier Geräte anschließen, welche den
SM-Bus verwenden.
2-11
2
C-Bus.
