Installation des Motherboards
PIN-Name
PIN 1 HDD LED (+)
PIN 3 HDD LED (-)
PIN 5 Reset SW (-)
PIN 7 Reset SW (+)
PIN 9 Keine Verbindung
PIN 11 Kein Pin
FPIO1
PIN 13 Kein Pin
PIN 15 Lautsprecher (+5V)
PIN 17 Lautsprecher (GND)
PIN 19 Lautsprecher (GND)
PIN 21 Lautsprecher (Treiber)
PIN 23 Kein Pin

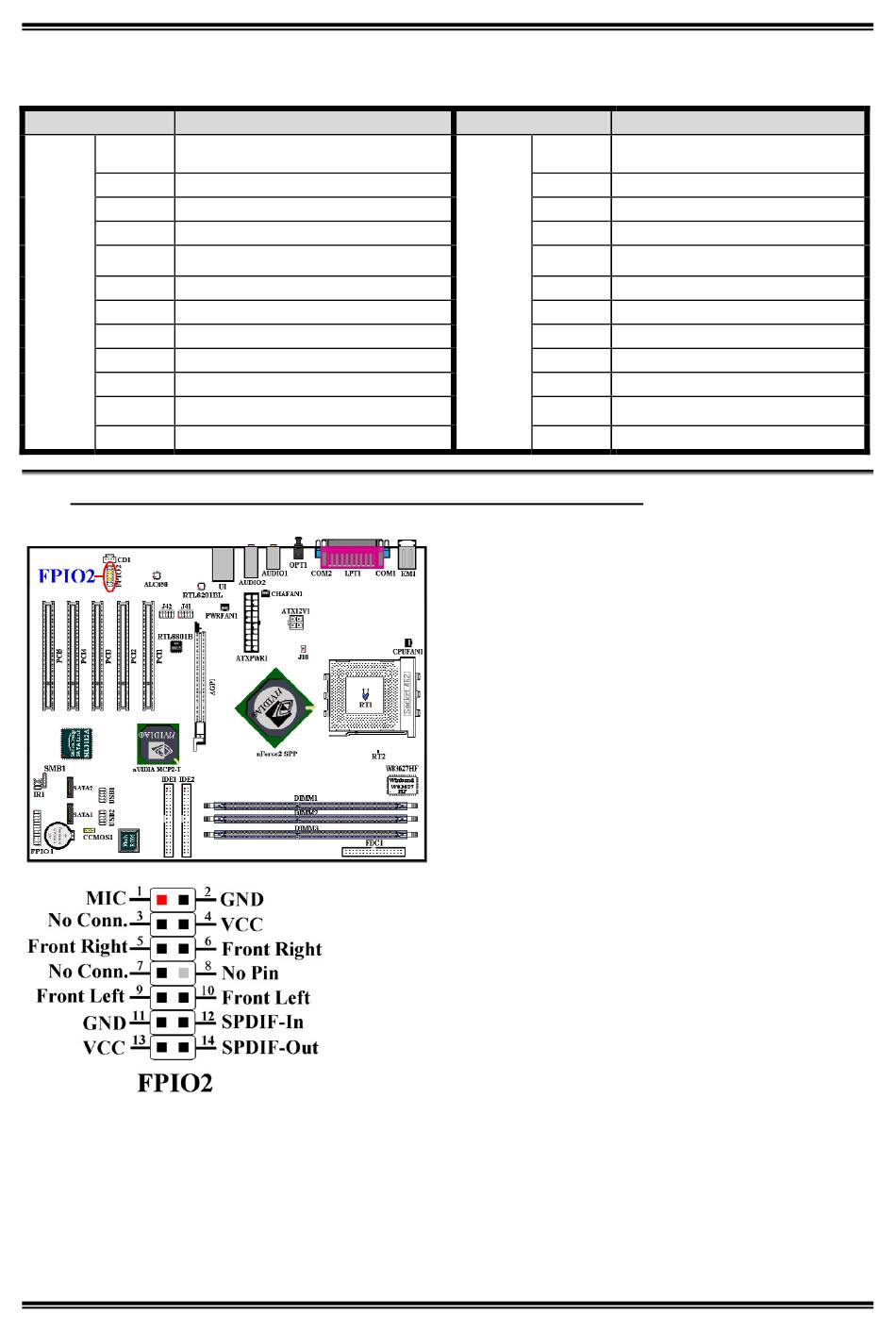

(9). FPIO2 Header: Header für Vorderwand Eingangs/Ausgangssignale
Anmerkung: Achten Sie auf Position und Ausrichtung der Pins
Tabelle 2-2. FPIO1 Pin-Namensliste
Signalbedeutung
PIN-Name
PIN 2 SP-LED (+)
PIN 4 SP-LED (-)
PIN 6 PWR-ON (+)
PIN 8 PWR-ON (-)
PIN 10 Kein Pin
PIN 12 Kein Pin
FPIO1
PIN 14 Kein Pin
PIN 16 PWR LED (+)
PIN 18 Kein Pin
PIN 20 PWR LED (-)
PIN 22 Keine Verbindung
PIN 24 Keine Verbindung
Sie finden diesen Sockel auf dem
NF7/NF7-M/NF7-S-Motherboard. Dieser Sockel
wurde für die Verbindung mit dem ABIT Media
XP-Produkt ausgelegt. Dieser Sockel kann analoge
Audioausgangssignale für den rechten sowie linken
Frontkanal liefern. Er bietet auch einen digitalen
SPDIF-Ausgangsanschluss und einen
Mikrofoneingangsanschluss an.
2-15
