Installation des Motherboards
auf eine Weise in den Steckplatz eingesetzt werden kann. Drücken Sie das DDR DIMM-Modul fest in
den DDR DIMM-Steckplatz, bis es komplett und fest darin sitzt.
Schritt 6. Nach der Installation des DDR DIMM-Moduls sind Sie fertig und können den Deckel des
Computers wieder aufsetzen, oder Sie können damit fortfahren, andere Geräte und Zusatzkarten zu
installieren, die im folgenden Abschnitt beschrieben sind.
Sie können den Unterschied zwischen dem PC1600, PC2100, PC2700 und PC3200-DDR SDRAM von
außen kaum erkennen; Sie können sie nur durch die Aufkleber auf den RAM-Modulen unterscheiden.
Diese Aufkleber zeigen Ihnen die Struktur der Module.
2-4. Anschlüsse, Header und Schalter
Im Innern des Gehäuses jedes Computers findet man viele Kabel und Stecker, die angeschlossen werden
müssen. Diese Kabel und Stecker sind normalerweise einzeln mit Anschlüssen auf dem Motherboard
verbunden. Sie müssen genau auf die Anschlussorientierung der Kabel achten und, wenn vorhanden, sich
die Position des ersten Pols auf dem Anschluss merken. In den folgenden Erläuterungen beschreiben wir
die Wichtigkeit des ersten Pols.
Wir zeigen Ihnen hier alle vorhandenen Anschlüsse, Header und Schalter und auch, wie sie angeschlossen
werden. Bitte lesen Sie den gesamten Abschnitt sorgfältig durch, bevor Sie versuchen, die komplette
Hardwareinstallation im Innern des Computergehäuses durchzuführen.
Abb. 2-7A/B/C zeigt Ihnen alle Anschlüsse und Header, die wir im nächsten Abschnitt behandeln. In
diesem Diagramm können Sie jeden hier beschriebenen Anschluss und Header finden.
Alle hier besprochenen Anschlüsse, Header und Schalter hängen von Ihrer Systemkonfiguration ab.
Einige der Funktionen in Ihrem System müssen Sie vielleicht anschließen oder konfigurieren, je nach
Peripheriegerät. Wenn Ihr System nicht über solche Zusatzkarten oder Schalter verfügt, können Sie einige
der spezielleren Anschlüsse ignorieren.
Schritt 1. Bevor Sie das Speichermodul installieren, stellen Sie
bitte den Netzstrom des Computers in die Position off und
trennen das Netzkabel von Ihrem Computer ab.
Schritt 2. Nehmen Sie das Computergehäuse ab.
Schritt 3. Bevor Sie elektronische Komponenten berühren,
berühren Sie zuerst ein unlackiertes, geerdetes Metallobjekt, um
etwaige in Ihrer Kleidung oder Ihrem Körper gespeicherte
statische Elektrizität zu entladen.
Schritt 4. Finden Sie den 184-poligen DDR
DIMM-Erweiterungssteckplatz Ihres Computers.

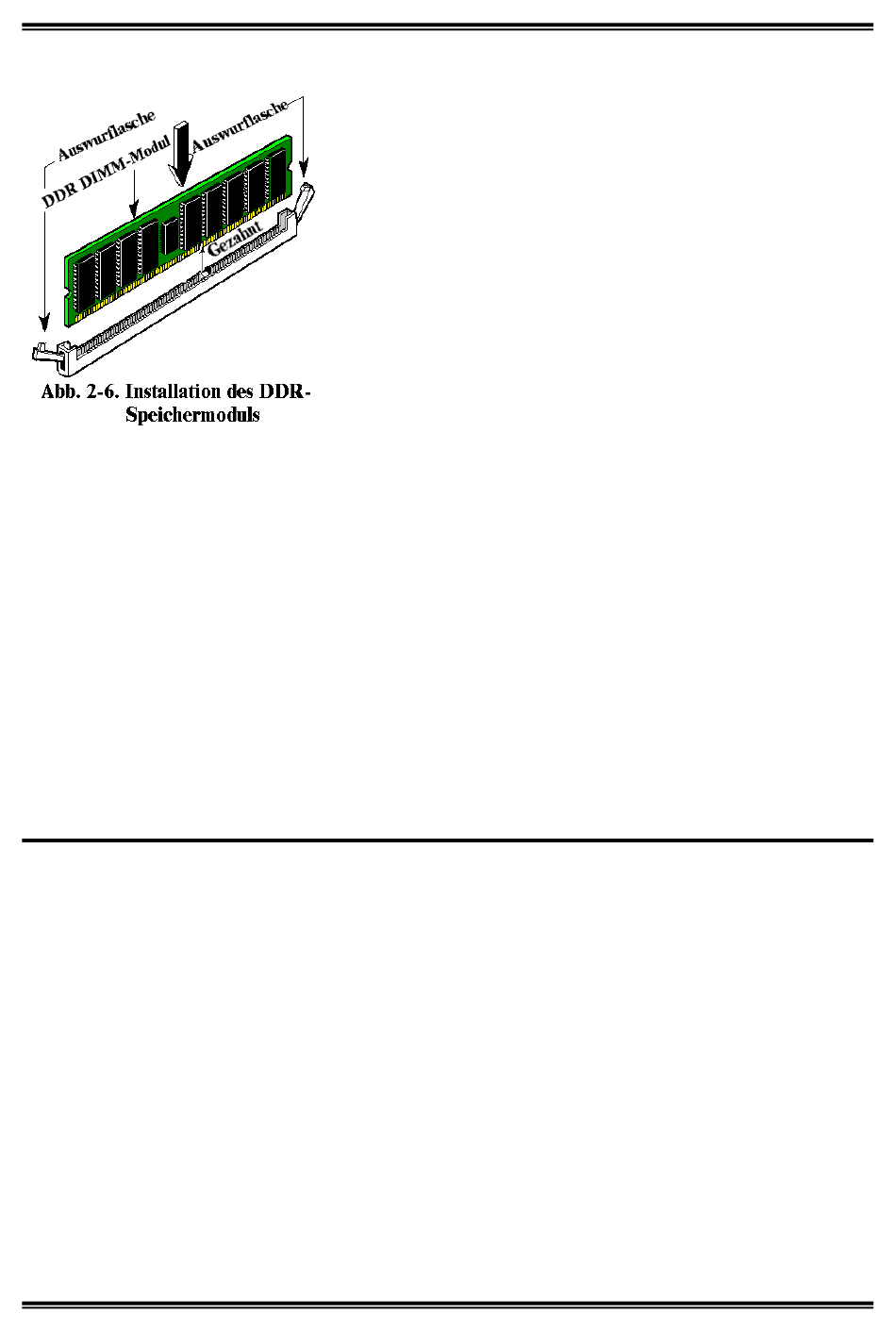

Schritt 5. Setzen Sie das DDR DIMM-Modul wie im Bild
gezeigt in den Erweiterungssteckplatz. Achten Sie darauf, wie
das Modul im Steckplatz sitzt. Schauen Sie sich Abb. 2-6 für
Details an. Dies stellt sicher, dass das DDR DIMM-Modul nur
2-7
