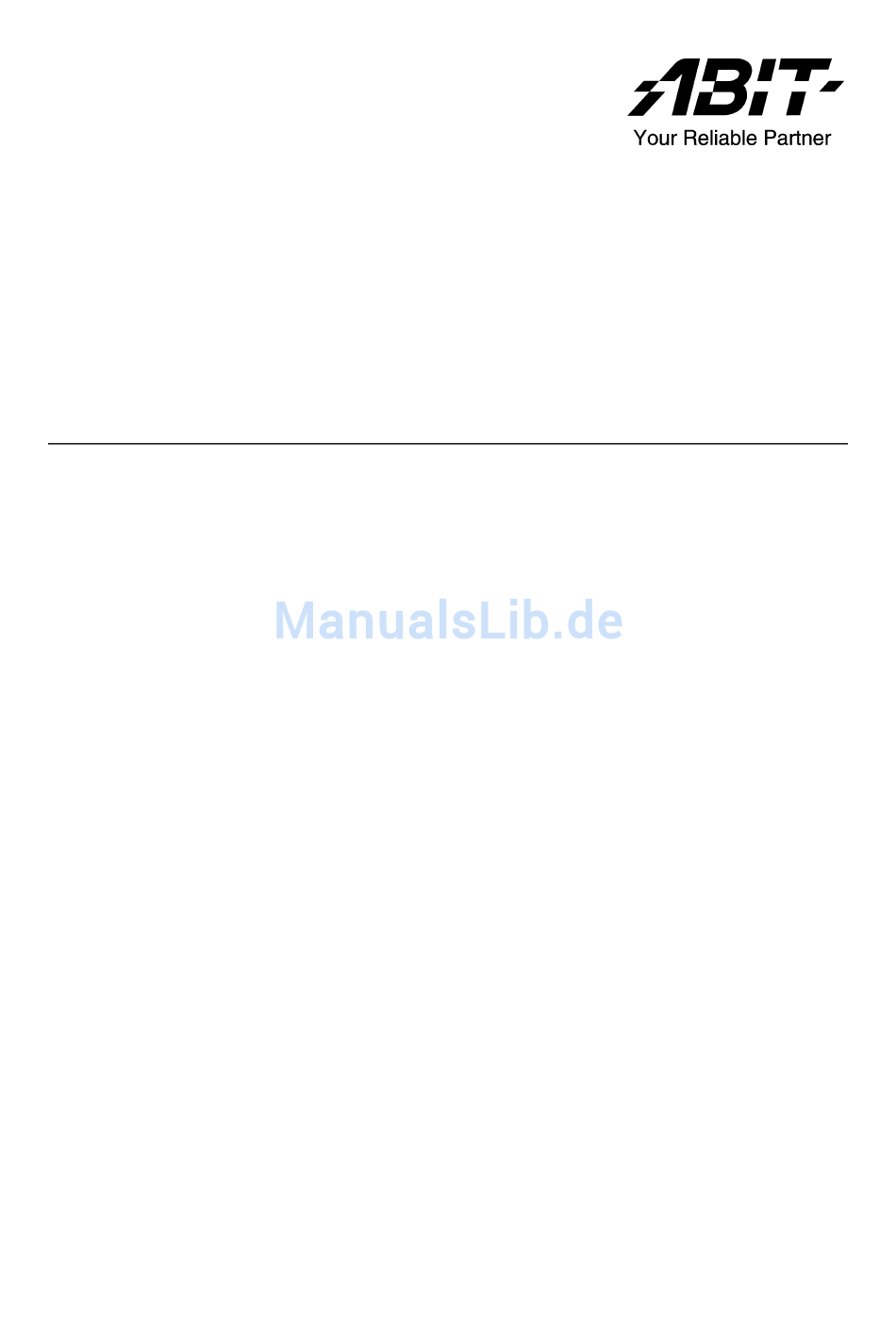

- Seite 1 NF8 Serie (NF8/NF8-V) Socket 754 Systemboard Handbuch Rev. 1.00...
- Seite 2 In diesem Handbuch auftretende Produktnamen dienen nur zu Identifikationszwecken, und in diesem Dokument erscheinende Produktnamen sind Eigentum ihrer jeweiligen Besitzer. Wenn Sie die Hauptplatineneinstellung nicht ordnungsgemäß vornehmen und dies zum fehlerhaften Arbeiten der Hauptplatine oder zum Hauptplatinenausfall führt, dann können wir keine Verantwortlichkeit garantieren. NF8 Serie...
-
Seite 3: Inhaltsverzeichnis
(3). Header zum Löschen des CMOS Speichers ........2-6 (4). Anschluss der Frontplattenschalter & Anzeigen......2-7 (5). Zusätzliche USB Port-Header............2-8 (6). Zusätzliche IEEE1394 Port Header (NF8) ........2-8 (7). Wake-up Header................2-9 (8). Header für Frontplatten-Audioanschluss ........2-10 (9). Interne Audioanschlüsse ..............2-11 (10). Steckplatz für Accelerated Graphics Port (AGP)......2-11 (11). - Seite 4 Save & Exit Setup ..................3-19 3-13. Exit Without Saving................3-19 Anhang A. Installation der NVIDIA nForce Chipset -Treiber......A-1 Anhang B. ABIT EQ (Hilfsprogramm Hardware Doctor) ....... B-1 Anhang C. FlashMenu (BIOS Update Hilfsprogramm)........C-1 Anhang D. Troubleshooting (Ist Hilfe nötig?) ..........D-1 Anhang E.
-
Seite 5: Kapitel 1. Einleitung
SATA NV • Serial ATA 1.5Gbps Datentransferrate • Unterstützt SATA RAID 0/1 6. GbE LAN • NVIDIA Gigabit Ethernet Controller 7. IEEE 1394 (NF8) • Unterstützt IEEE 1394 bei 400/200/100 MB/S Datentransferrate 8. Audio • Integriertes 6-Kanal CODEC • Unterstützt Auto-Jack-Sensing 9. - Seite 6 Kapitel 2 • 1x IEEE 1394a-Header (NF8) • 1x CD-IN 10. Rückseitige I/O • 1x PS/2 Tastatur, 1x PS/2-Maus • 1x Serielle Schnittstellen, 1x Parallele Schnittstelle • 1x AUDIO1-Anschluß (hinten links/hinten rechts, Mitte/Subwoofer) • 1x AUDIO2-Anschluß (Mic-In, Line-In, vorne links/vorne rechts) •...
-

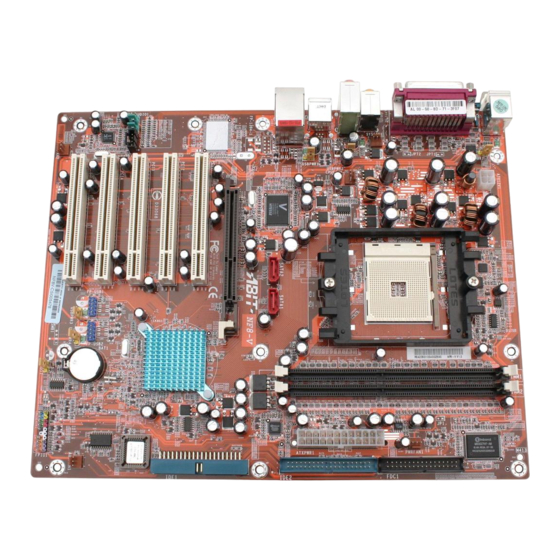

Seite 7: Layout-Diagramm (Nf8, Nf8-V)
Hardwareeinrichtung 1-2. Layout-Diagramm (NF8, NF8-V) Handbuch... - Seite 8 Kapitel 2 Kapitel 2 NF8 Serie NF8 Serie...
-
Seite 9: Kapitel 2. Hardwareeinrichtung
Hardwareeinrichtung Kapitel 2. Hardwareeinrichtung Bevor Sie mit der Installation beginnen: Bitte denken Sie daran, das ATX12V-Netzteil auszuschalten (schalten Sie den +5V Standbystrom komplett ab), oder das Netzkabel abzutrennen, bevor Sie Anschlüsse oder Zusatzkarten installieren oder herausziehen. Wenn Sie dies nicht tun, können Komponenten des Motherboards oder Zusatzkarten inkorrekt arbeiten oder beschädigt werden. -
Seite 10: Installation Der Cpu Und Kühlblech
Montagezapfen des Retentionsrahmens ein. Ziehen Sie die Schrauben fest an, bis die Federklemme komplett angebracht ist. 7. Befestigen Sie den Lüfteranschluss des Kühlkörpers Lüftersets CPU-LÜFTER-Anschluss Motherboard. Achtung: Vergessen Sie nicht, die korrekte Busfrequenz und Multiplikator für Ihren Prozessor einzustellen. NF8 Serie... -
Seite 11: Installation Des Systemspeichers
Hardwareeinrichtung 2-3. Installation des Systemspeichers Dieses Motherboard bietet vier 184-polige DDR DIMM-Steckplätze für Zweikanal DDR 400 Speichermodule mit Speichererweiterung auf bis zu 2 GB. Bank Speicher-Module Gesamtspeicher Bank 0, 1 (DIMM1) 256, 512MB, 1GB 256MB ~ 1GB Bank 2, 3 (DIMM2) 256, 512MB, 1GB 256MB ~ 1GB Gesamter Systemspeicher... -
Seite 12: Anschlüsse, Header Und Switches
Das Motherboard stellt zwei Netzanschlüsse zum Anschluss an ein ATX12V-Netzgerät zur Verfügung. Anmerkung: Dieser 24-pol. Stromanschluss "ATXPWR1" ist mit dem herkömmlichen 20-pol. Anschluss kompatibel. Achten Sie bitte bei einer solchen Verbindung auf die Richtung (Pol-11, 12, 23 und 24 sollten unverbunden bleiben). NF8 Serie... -
Seite 13: Lüfteranschlüsse
Hardwareeinrichtung (2). Lüfteranschlüsse Diese dreipoligen Anschlüsse versorgen die Lüfter in Ihrem System mit Strom. • CPUFAN1: CPU-Lüfter Stromanschluss • SYSFAN1, SYSFAN2: System-Lüfter Stromanschluss • PWRFAN1, FAN1: Hilfslüfter-Lüfter Stromanschluss Warnung: Diese Lüfteranschlüsse sind keine Jumper. SETZEN SIE KEINE Jumperkappen auf diese Anschlüsse. -
Seite 14: Header Zum Löschen Des Cmos Speichers
Pin 1-2 kurzgeschlossen (Voreinstellung): Normalbetrieb. • Pin 2-3 kurzgeschlossen: CMOS-Speicher löschen. Warnung: Schalten Sie den Strom zuerst ab (einschließlich des +5V Standbystroms), bevor Sie den CMOS-Speicher löschen. Wenn Sie dies nicht tun, könnte Ihr System inkorrekt arbeiten oder gänzlich versagen. NF8 Serie... -
Seite 15: Anschluss Der Frontplattenschalter & Anzeigen
Hardwareeinrichtung (4). Anschluss der Frontplattenschalter & Anzeigen Die Header dienen zum Anschluss von Switches und LED-Anzeigen vorne am Gehäuse. Achten Sie auf Polposition und Ausrichtung der Netz-LED. Die dem Pol in der Abbildung zugeordnete Kennzeichnung “+” steht für positive Polarität des LED-Anschlusses. Bitte achten Sie beim Anschluss dieser Header darauf. -
Seite 16: Zusätzliche Usb Port-Header
Zuweisung Data0 - Data1 - Data0 + Data1 + Erde Erde (6). Zusätzliche IEEE1394 Port Header (NF8) Diese Header bieten jeweils Anschluss für einen zusätzlichen IEEE1394-Port über Verlängerungskabel und -Klammer. Zuweisung Zuweisung TPA0 + TPA0 - TPB0 + TPB0 -... -
Seite 17: Wake-Up Header
Hardwareeinrichtung (7). Wake-up Header Diese Header aktivieren/deaktivieren die Weckfunktion mittels einer Jumperkappe. • KB-PWR1: Pin 1-2 kurzgeschlossen (Voreinstellung): Deaktiviert Unterstützung für die Weckfunktion am Tastatur/Mausport. Pin 2-3 kurzgeschlossen: Aktiviert Unterstützung für die Weckfunktion am Tastatur/Mausport. • USBPWR1: Pin 1-2 kurzgeschlossen: Deaktiviert Unterstützung für die Weckfunktion am USB1-Port. Pin 2-3 kurzgeschlossen (Voreinstellung): Aktiviert Unterstützung für die Weckfunktion am USB1-Port. -
Seite 18: Header Für Frontplatten-Audioanschluss
Jumper wieder bei Pin 5-6 und Pin 9-10 (Voreinstellung). Zuweisung Zuweisung Audio Mic. Erde Audio Mic. Bias Lautsprecher Aus - Lautsprecher Aus - Rechter Kanal Rechter Kanal Return Lautsprecher Aus Lautsprecher Aus - -Linker Kanal Linker Kanal Return NF8 Serie... -
Seite 19: Interne Audioanschlüsse
Hardwareeinrichtung 2-11 (9). Interne Audioanschlüsse Diese Anschlüsse verbinden den Audioausgang des internen CD-ROM-Laufwerks bzw. Zusatzkarte. (10). Steckplatz für Accelerated Graphics Port (AGP) Dies Steckplatz unterstützt eine optionale AGP Grafikkarte bis zum AGP 8X Modus. Achtung: Dieses Motherboard unterstützt keine 3.3V AGP-Karten. Verwenden Sie nur AGP-Karten mit 1.5 oder 0.8 Volt. -
Seite 20: Anschlüsse Für Disketten- Und Ide-Laufwerke
Anmerkung: Achten Sie darauf, die „Master“- und „Slave“-Eigenschaften zu konfigurieren, ehe Sie zwei Laufwerke über ein einzelnes Flachbandkabel anschließen. Die rot markierte Ader des Flachbandkabels muss jeweils mit Pin 1 am IDE-Anschluss und am Anschluss der Festplatte(n) übereinstimmen. NF8 Serie... -
Seite 21: Serial Ata Anschluß
Hardwareeinrichtung 2-13 (12). Serial ATA Anschluß Diese Anschlüsse dienen für die Verbindung eines seriellen ATA-Geräts mit jedem Kanal über ein serielles ATA-Kabel. (13). Statusanzeigen • LED1 (5VSB): Diese LED leuchtet auf, wenn das Netzteil an die Stromquelle angeschlossen ist. • LED2 (VCC): Diese LED leuchtet auf, wenn der Systemstrom an ist. -
Seite 22: Rückwärtige Anschlüsse
Line In: Anschluss für Line Out von externen Audioquellen. F.L./F.R. (Front Left / Front Right): Anschluss für vorderen linken und vorderen rechten Kanal im 5.1-Kanal- oder regulären 2-Kanal-Audiosystem. • IEEE1394: Anschluss für Geräte mit IEEE1394 Protokoll. (NF8) • LAN: Anschluss für Local Area Network. •... -
Seite 23: Kapitel 3. Bios Setup
BIOS Setup Kapitel 3. BIOS Setup Dieses Motherboard enthält ein programmierbares EEPROM, mit dem Sie das BIOS-Hilfsprogramm. Das BIOS (Basic Input/Output System) ist ein Programm, welches die grundlegende Kommunikation zwischen Prozessor und Peripheriegeräten regelt. Sie sollten das BIOS Setup-Programm nur einsetzen, wenn Sie ein Motherboard installieren, das System neu konfigurieren oder zur Ausführung des Setup-Programms aufgefordert werden. -
Seite 24: Softmenu Setup
CPU FSB Clock(MHz): Dieses Element stellt die Geschwindigkeit des CPU-Frontsidebus von 100 auf 300. Aufgrund der technische Begrenzung Ihrer CPU sind Geschwindigkeiten über ihrer Standard-Busgeschwindigkeit unterstützt, aber nicht garantiert. Multiplier Factor: Dieses Element stellt den Multiplikationsfaktor für Ihre CPU ein. NF8 Serie... - Seite 25 BIOS Setup AGP Clock(MHz): Hiermit können Sie die AGP-Taktfrequenz von 66MHz auf 100MHz zu stellen. Wegen Beschränkungen der AGP-Spezifikationen wird die Taktfrequenz, die Sie einstellen unterstützt, jedoch nicht garantiert. Power Supply Controller: Diese Option ermöglicht Ihnen das Umschalten zwischen der Standardspannung und benutzerdefinierten Spannungen.
-
Seite 26: Standard Cmos Features
IDE Channel 0 Master/Slave, IDE Channel 1 Master/Slave, IDE Channel 2 Master, IDE Channel 3 Master: Klicken Sie die <Eingabe>-Taste, um das Untermenü aufzurufen: IDE HDD Auto-Detection: Mit diesem Element können Sie die Parameter von DIE-Laufwerke mit der <Eingabe>-Taste aufrufen. Die Parameter erscheinen dann automatisch auf dem Bildschirm. NF8 Serie... -
Seite 27: Kehren Sie Hier Zum Setup-Menü Standard Cmos Features Zurück
BIOS Setup IDE Channel 0 Master/Slave, IDE Channel 1 Master/Slave, IDE Channel 2 Master, IDE Channel 3 Master: Wenn auf [Auto] gestellt, prüft das BIOS automatisch, welche Art von IDE-Laufwerk Sie verwenden. Wenn Sie Ihr Laufwerk selbst definieren wollen, stellen Sie dies auf [Manual] und vergewissern sich, dass Sie die Bedeutung der einzelnen Parameter komplett verstehen. - Seite 28 Arbeitsspeichers ist normalerweise 640K für Systeme mit 640K oder mehr auf dem Motherboard integrierten Speicher. Extended Memory: Dieses Element zeigt die Menge des erweiterten Speichers, der während des Systemstarts erkannt wird. Total Memory: Dieses Element zeigt den gesamten zur Verfügung stehenden Systemspeicher. NF8 Serie...
-
Seite 29: Advanced Bios Features
BIOS Setup 3-3. Advanced BIOS Features Quick Power On Self Test: Wenn auf [Enabled] gestellt, beschleunigt dieses Element den Power On Self Test (POST) nach dem Systemanschalten. Das BIOS verkürzt bzw. überspringt einige Tests während des POST. Removable Device Priority: Mit dieser Einstellung können Sie die Boot-Reihenfolge der Wechseldatenträger auswählen. - Seite 30 Delay For IDE (Secs): Dieses Element erlaubt dem BIOS die Unterstützung einiger älterer oder besonderer IDE-Geräte, indem es diese Verzögerungszeit verlängert. Ein größerer Wert bringt mehr Verzögerungszeit für das Gerät, das initialisiert und für die Aktivierung vorbereitet wird. NF8 Serie...
-
Seite 31: Advanced Chipset Features
BIOS Setup 3-4. Advanced Chipset Features LDT Downstream Width: Mit diesem Punkt können Sie die LDT-Busbreite wählen. HT Frequency: Mit diesem Punkt können Sie die LDT-Busfrequenz wählen. DRAM Configuration: Klicken Sie die <Eingabe>-Taste, um das Untermenü aufzurufen: Max Memclock (Mhz): Hier können Sie die maximale Speichertaktfrequenz einstellen. -
Seite 32: Kehren Sie Hier Zum Setup-Menü Advanced Chipset Features Zurück
[PCI Slot]: Wenn das System lädt, initialisiert es zuerst PCI. [AGP]: Wenn das System lädt, initialisiert es zuerst AGP. System BIOS Cacheable: Zwei Optionen stehen zur Auswahl: Disabled oder Enabled. Die Voreinstellung ist Enabled. Wenn Sie Enabled wählen, wird das System-BIOS über die L2-Cache schneller ausgeführt. NF8 Serie... -
Seite 33: Integrated Peripherals
BIOS Setup 3-11 3-5. Integrated Peripherals OnChip IDE Device: Klicken Sie die <Eingabe>-Taste, um das Untermenü aufzurufen: IDE Function Setup: Klicken Sie die <Eingabe>-Taste, um das Untermenü aufzurufen: Handbuch... -
Seite 34: Kehren Sie Hier Zum Setup-Menü Integrierte Peripheriegeräte Zurück
Mit dieser Einstellung können Sie die IDE RAID-Funktion aktivieren oder deaktivieren. IDE Channel 0/1 Master/Slave RAID, SATA Primary/Secondary Master RAID: Wählt die Laufwerke aus, die als RAID-Laufwerke benutzt werden sollen. Kehren Sie hier zum Setup-Menü Integrierte Peripheriegeräte zurück: NF8 Serie... - Seite 35 BIOS Setup 3-13 OnChip USB: Es stehen Ihnen drei Optionen zur Verfügung: Disabled V1.1+V2.0 V1.1. Die Standardeinstellung ist V1.1+V2.0. Wenn Sie dieses Element deaktivieren, sind die Elemente“USB Keyboard Support” und “USB Mouse Support” im Menü Integrated Peripherals nicht mehr wählbar. Diese Option aktiviert oder sperrt den USB-controller.
-
Seite 36: Power Management Setup
Netzstromausfall ausfällt, bleibt es ausgeschaltet, wenn der Strom wiederkehrt. Wenn das Systemstrom beim Netzstromausfall an ist, schalet sich das System wieder an, wenn der Strom wiederkehrt. CPU Thermal-Throttling: Dieses Element regelt die CPU-Geschwindigkeit durch Beschneiden der normalen Last während des STR (Suspend To RAM)-Zustands. NF8 Serie... - Seite 37 BIOS Setup 3-15 AMD K8 Cool ’n’ Quiet Technology: Diese Option aktiviert oder deaktiviert die AMD K8 Kühl&Ruhig-Funktion. Power On Function: Mit diesem Element können Sie die Methode einstellen, mit der Ihr System angeschaltet werden soll. [Password]: Wenn Sie Ihr System über ein Kennwort einschalten wollen, wählen Sie diese Option und drücken dann <Eingabe>.
- Seite 38 Enabled gestellt, können Sie das Datum und Zeit festlegen, bei welcher der Alarm der RTC (Real Time Clock, Echtzeituhr) das System aus dem Suspend-Modus weckt. Day of Month Alarm/ Time (hh:mm:ss) Alarm: Hier können Sie Datum (des Monats), und Zeit (hh:mm:ss) für den Alarm einstellen. Jedes Ereignis weckt das System, wenn es heruntergefahren ist. NF8 Serie...
-
Seite 39: Pnp/Pci-Konfigurationen
BIOS Setup 3-17 3-7. PnP/PCI-Konfigurationen Resources Controlled By: Dieses Element konfiguriert alle Boot- und Plug-und-Play-kompatiblen Geräte. [Auto]: Das System erkennt die Einstellungen automatisch. [Manual]: Wählen Sie de spezifischen IRQ-Ressourcen im Menü “IRQ Resources”. IRQ Resources: Klicken Sie die <Eingabe>-Taste, um das Untermenü aufzurufen: Dieses Element stellt jeden System-Interrupt auf [PCI Device] oder [Reserved]. -
Seite 40: Pc Health Status
I/O-Adressen von 294H bis 297H. Wenn Sie einen Netzwerkadapter, eine Soundkarte oder andere Zusatzkarten haben, die diese I/O Adressen benutzen, richten Sie bitte die I/O-Adresse Ihrer Zusatzkarten entsprechend ein, um die Verwendung dieser Adressen zu vermeiden. NF8 Serie... -
Seite 41: Load Fail-Safe Defaults
BIOS Setup 3-19 3-9. Load Fail-Safe Defaults Diese Option lädt die vom Werk voreingestellten BIOS-Werte für stabilsten Systembetrieb bei minimaler Leistung. 3-10. Load Optimized Defaults Diese Option lädt die vom Werk voreingestellten BIOS-Werte für optimale Systemleistung. 3-11. Set Password Diese Option schützt die BIOS-Konfiguration oder beschränkt den Zugriff auf den Computer selbst. 3-12. - Seite 42 3-20 Kapitel 3 NF8 Serie...
-
Seite 43: Anhang A. Installation Der Nvidia Nforce Chipset -Treiber
Install NVIDIA nForce Chipset Driver Anhang A. Installation der NVIDIA nForce Chipset -Treiber Anmerkung: Bitte installieren Sie diesen NVIDIA nForce Chipset-Treiber direkt nach der Installation des Windows-Betriebssystems. Der hier gezeigte Installationsvorgang und Bildschirmaufnahmen basieren auf Windows XP. Anwender anderer Betriebsysteme befolgen bitte die Anweisungen auf dem Bildschirm. - Seite 44 11. Klicken Sie [Ja]. 7. Klicken Sie [Ja]. 12. Klicken Sie [Ja]. 8. Klicken Sie [Weiter]. 13. Wählen Sie [Ja, ich möchte meinen Computer jetzt neu starten] und klicken [Beenden], um die Installation zu beenden. 9. Klicken Sie [Weiter]. NF8 Serie...
-
Seite 45: Anhang B. Abit Eq (Hilfsprogramm Hardware Doctor)
Anhang B. ABIT EQ (Hilfsprogramm Hardware Doctor) ABIT EQ ist ein Selbstdiagnosesystem für PCs mit Motherboards aus der Fertigung der ABIT Computer Corporation. Es schützt PC-Hardware durch Überwachung kritischer Elemente wie Netzteilspannung, Geschwindigkeiten von CPU & Systemlüftern sowie CPU- & Systemtemperatur. - Seite 46 Computer jetzt neu starten] und klicken [Beenden], um die Installation zu beenden. 6. Dieser Bildschirm erscheint. Der ABIT EQ zeigt Statuswerte für Spannung, Lüftergeschwindigkeit und Temperatur. 5. Rufen Sie den ABIT EQ auf, indem Sie unter Windows [Start] [All Programme] [ABIT] [ABIT EQ]. NF8 Serie...
-
Seite 47: Anhang C. Flashmenu (Bios Update Hilfsprogramm)
FlashMenu (BIOS Update Hilfsprogramm) Anhang C. FlashMenu (BIOS Update Hilfsprogramm) ABIT FlashMenu ist das stabilste auf Windows basierende BIOS-Flash auf dem Markt. Machen Sie sich keine Gedanken mehr über Systemabstürze. Mit einem Klick können ABIT-Verwender ihr BIOS schnell und einfach aktualisieren. - Seite 48 4. Klicken [Beenden], um die Installation zu beenden. 5. Rufen Sie den FlashMenu auf, indem Sie unter Windows [Start] [Programme] [ABIT] [FlashMenu]. 6. Diese FlashMenu-Anzeige erscheint. Klicken [Von Datei aktualisieren], [Ein-Klick LiveUpdate] oder [LiveUpdate Schritt für Schritt], BIOS aktualisieren. NF8 Serie...
-
Seite 49: Anhang D. Troubleshooting (Ist Hilfe Nötig?)
Troubleshooting (Ist Hilfe nötig?) Anhang D. Troubleshooting (Ist Hilfe nötig?) F & A: F: Muss ich das CMOS löschen, bevor ich ein neues Motherboard in mein Computersystem einbaue? A: Ja, wir empfehlen Ihnen sehr, das CMOS vor der Installation eines neuen Motherboards zu löschen. Bitte setzen Sie die CMOS-Brücke von ihrer voreingestellten 1-2-Position einige Sekunden lang auf 2-3 und dann wieder zurück. - Seite 50 Problem am Soundkartentreiber liegt. Schreiben Sie die Modelle von Soundkarte und Motherboard und die BIOS-Identifikationszahl in das Formblatt für technische Hilfe (s. Anweisungen) und beschreiben das Problem im vorgegebenen Feld. Wir zeigen Ihnen, wie das“Formblatt für Technische Hilfe” auszufüllen ist. NF8 Serie...
- Seite 51 Um dieses “Formular für Techniche Unterstützung” auszufüllen, folgen Sie den folgenden Schritt-für-Schritt-Anleitungen: . MODELL: Notieren Sie die Modellnummer, die Sie in der Benutzeranleitung finden können. Beispiel: NF8, NF8-V . Motherboard-Modellnummer (REV): Notieren Sie die Motherboard-Modellnummer, die auf das Motherboard als “REV:*.**” geklebt ist.
-
Seite 52: Formblatt Für Technische Hilfe
Anhang D Formblatt für technische Hilfe Firma: Phone Number: Kontakt Person: Fax Number: E-mail Address: Modell BIOS ID # Motherboard Modell Nr. TREIBER REV OS/Anwendungsprogramm Hardware Marke Technische Daten IDE1 Festplatte IDE2 IDE1 CD-ROM-Laufwerk IDE2 Systemspeicher (DRAM) ZUSATZKARTE Problembeschreibung: NF8 Serie... -
Seite 53: Anhang E. Wo Sie Technische Hilfe Finden
(in Europa) http://www.abit.nl Vielen Dank für Ihre Wahl von ABIT-Produkten. Die Firma ABIT verkauft alle ihre Produkte über Vertriebshändler, Importeure und Systemintegrierer, aber nicht direkt an Endverbraucher. Bevor Sie uns für technische Hilfe e-mailen, fragen Sie bitte Ihren oder Integrierer, ob Sie bestimmte Dienstleistungen benötigen, denn sie sind diejenigen, die Ihnen Ihr System... - Seite 54 6. Kontakt mit ABIT. Wenn Sie sich mit ABIT direkt in Verbindung setzen möchten, können Sie E-Mail an die technische Hilfe bei ABIT. Wenden Sie sich bitte zuerst an das Support-Team unserer Ihnen am nächsten liegenden Zweigstelle. Sie sind mit den lokalen...
- Seite 55 Unit 3, 24-26 Boulton Road, Stevenage, Herts SG1 4QX, UK Tel: 44-1438-228888 Fax: 44-1438-226333 E-mail: sales@abitcomputer.co.uk Deutschland und Benelux AMOR Computer B.V. (ABIT's European Office) Jan van Riebeeckweg 15, 5928LG, Venlo, (Belgien, Niederlanden, The Netherlands Luxemburg), Frankreich, Italien, Spanien, Portugal, Griechenland, Tel: 31-77-3204428 Dänemark, Norwegen,...
- Seite 56 Sie das Produkt gekauft haben. Dort sollten Sie in den Genuß von Rückgabe- und Ersatzklauseln kommen können. 8. Meldung von Kompatibilitätsproblems an ABIT. Aufgrund der riesigen Menge an E-mail-Nachrichten, die wir täglich empfangen, sind wir gezwungen, bestimmten Nachrichten größere Bedeutung als anderen zuzuweisen. Aus diesem Grunde stehen Kompatibilitätsprobleme, die uns gemeldet werden, inklusive detaillierter Information zu...
