Inhaltszusammenfassung für Abit NI8 SLI Serie

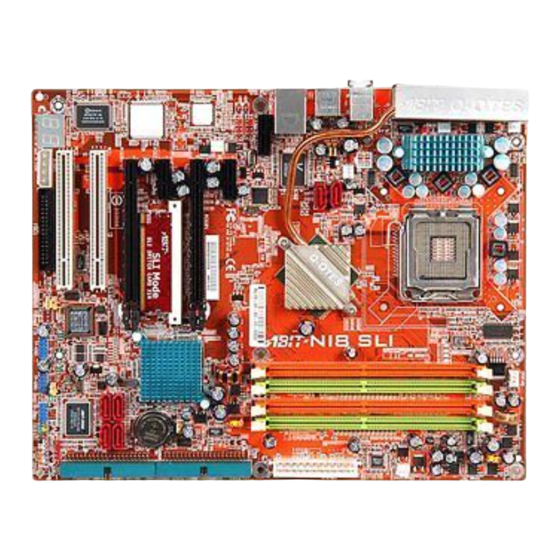

- Seite 1 NI8 SLI Serie Motherboard für Intel Pentium 4 Socket 775 Handbuch Rev. 1.02...
- Seite 2 In diesem Handbuch auftretende Produktnamen dienen nur zu Identifikationszwecken, und in diesem Dokument erscheinende Produktnamen sind Eigentum ihrer jeweiligen Besitzer. Wenn Sie die Hauptplatineneinstellung nicht ordnungsgemäß vornehmen und dies zum fehlerhaften Arbeiten der Hauptplatine oder zum Hauptplatinenausfall führt, dann können wir keine Verantwortlichkeit garantieren. NI8 SLI Serie...
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Kapitel 1. Einleitung ................1-1 1-1. Eigenschaften und Technische Daten............1-1 1-2. Layout-Diagramm...................1-3 Kapitel 2. Hardwareeinrichtung............2-1 2-1. Installation des Motherboards am Chassis ..........2-1 2-2. CPU-Installation, Kühlkörper- und Lüfter-Montage.......2-2 2-3. Installation des Systemspeichers.............2-4 2-4. Installieren Sie zwei Grafikkarten mit NVIDIA SLI Technologie ..2-6 2-5. - Seite 4 Erstellen Sie eine NVRAID-Diskette (32 bit/64 bit) .......G-1 Anhang H. Erstellen Sie eine SIL3132RAID-Diskette (32 bit/64 bit) (NI8-SLI)..............H-1 Anhang I. POST Code Definition ..............I-1 Anhang J. Troubleshooting (Ist Hilfe nötig?)...........J-1 Anhang K. Wo Sie Technische Hilfe finden ............. K-1 NI8 SLI Serie...
-
Seite 5: Kapitel 1. Einleitung
NVIDIA SLI Technologie Zwei PCI-Express X16-Steckplätze, die NVIDA Scalable Link Interface unterstützen Speicher Vier 240-Pin DIMM Slots Unterstützt Dual Channel DDR2 667/533 Non-ECC ungepufferten Speicher Maximal unterstützte Speicherkapazität bis zu 8GB 5. Von ABIT entwickelt ™ ABIT uGuru Technologie ™ ABIT AudioMAX Technologie ™... - Seite 6 Technologie (nur für NI8 SLI) 1x PS/2 Tastatur, 1x PS/2-Maus 4x USB 2.0 Anschlüsse 1x RJ-45 LAN Anschluss 13. Verschiedenes ATX Formfaktor (305mm x 245mm) Technische Daten und Information in diesem Handbuch können ohne Vorankündigung geändert werden. NI8 SLI Serie...
-
Seite 7: Layout-Diagramm
Einleitung 1-2. Layout-Diagramm Handbuch... - Seite 8 Kapitel 1 NI8 SLI Serie...
-
Seite 9: Kapitel 2. Hardwareeinrichtung
Hardwareeinrichtung Kapitel 2. Hardwareeinrichtung Bevor Sie mit der Installation beginnen: Bitte denken Sie daran, das ATX12V-Netzteil auszuschalten (schalten Sie den +5V Standbystrom komplett ab), oder das Netzkabel abzutrennen, bevor Sie Anschlüsse oder Zusatzkarten installieren oder herausziehen. Wenn Sie dies nicht tun, können Komponenten des Motherboards oder Zusatzkarten inkorrekt arbeiten oder beschädigt werden. -
Seite 10: Cpu-Installation, Kühlkörper- Und Lüfter-Montage
Drehen Sie den Hebel bis zum Anschlag nach befinden. oben. Heben Sie die Halteplatte komplett an, indem Halten Sie die Halteplatte mit Ihrer linken Sie sie mit Ihrem rechten Daumen unten rechts Hand und entfernen Sie die Schutzkappe mit dem greifen. rechten Daumen. NI8 SLI Serie... - Seite 11 Hardwareeinrichtung Die Schutzkappe spielt eine wichtige Rolle beim Detaillierte Informationen zur Installation von Schutz der Kontaktstifte. Um ein Verbiegen der Kühlkörper und Lüftereinheit finden Sie in der Kontaktstifte zu vermeiden, SETZEN SIE DIE zum Kühlkörper und Lüfter gelieferten Anleitung. SCHUTZKAPPE nach jedem Betrieb...
-
Seite 12: Installation Des Systemspeichers
Es sind mehrere verschiedene DDR2 Konfigurationen möglich, je nachdem wie Sie die DIMMs in jedem System-Speicherkanal installiert haben: • [Einzelkanal]: Nur ein Kanal ist belegt. Kanal A Kanal B Methode DIMM1 DIMM2 DIMM3 DIMM4 512MB 512MB 512MB 512MB 512MB 512MB 512MB 512MB NI8 SLI Serie... - Seite 13 Hardwareeinrichtung • [Doppelkanal, asymmetrisch]: Beide Kanäle sind belegt, jeder Kanal hat jedoch unterschiedlichen Speicherplatz. (Kanal A≠Kanal B) Kanal A Kanal B Methode DIMM1 DIMM2 DIMM3 DIMM4 512MB 256MB 256MB 512MB 512MB 256MB 256MB 512MB 256MB 256MB 256MB 256MB 256MB 256MB 256MB 256MB 256MB...
-
Seite 14: Installieren Sie Zwei Grafikkarten Mit Nvidia Sli Technologie
Hinweis: Wenn der Steckplatz PCIEXP2 im Normalmodus als PCIE x1 arbeitet, stecken Sie die PCIE x1 Karte in den markierten Bereich des PCIEXP2 Steckplatzes. Dieses Motherboard ist mit einer von Werk aus installierten ABIT SLI-Schaltplatine ausgestattet. In der Default-Einstellung „Normal“ ist das Motherboard für den Betrieb einer einzelnen Grafikkarte eingestellt. - Seite 15 Hardwareeinrichtung • Prüfen Sie, dass der Grafikkartentreiber NVIDIA SLI Technologie unterstützt. Downloaden Sie den neuesten Treiber von der NVIDIA Webseite (www.nvidia.com). • Prüfen Sie, dass Ihr Netzteil ausreichend auf die Stromanforderungen ausgelegt ist. Bitte beachten Sie die folgenden Anweisungen, um Ihr System auf SLI-Modus zu schalten und Ihre Grafikkarten zu installieren.
- Seite 16 OTES2 und AUX FanEQ Control). Werden diese Einstellungen nicht deaktiviert, kann Ihr System instabil werden. Detaillierte Informationen über diese Einstellungen finden 7. Der beiliegende SLI-Beschlag dient zur Sie in „Kapitel 3, BIOS Setup“ Befestigung des SLI-Bridge-Anschlusses und der beiden SLI-Grafikkarten. NI8 SLI Serie...
-
Seite 17: Anschlüsse, Header Und Switches
Hardwareeinrichtung 2-5. Anschlüsse, Header und Switches Hier zeigen wir Ihnen alle Anschlüsse, Header und Switches, und wie man sie anschließt. Lesen Sie bitte den gesamten Abschnitt für notwendige Information durch, bevor Sie die Installation aller Hardware im Computergehäuse abschließen. Ein komplettes vergrößertes Layoutdiagramm finden Sie in Kapitel 1 für alle Positionen der Anschlüsse und Header auf dem Board. -
Seite 18: Fan Anschlüsse
Diese Anschlüsse liefern jeweils Strom für die in Ihrem System installierten Lüfter. • CPUFAN1: CPU-Lüfter Stromanschluss • NBFAN1: Chipset-Lüfter Stromanschluss • SYSFAN1: System-Lüfter Stromanschluss • AUXFAN1: Hilfslüfter • OTESFAN1~2: OTES –Lüfter Stromanschluss Warnung: Diese Lüfteranschlüsse sind keine Jumper. SETZEN DIE KEINE JUMPERKAPPEN AUF DIESE ANSCHLÜSSE. NI8 SLI Serie... -
Seite 19: Header Zum Löschen Des Cmos Speichers
Warnung: Schalten Sie den Strom zuerst ab (einschließlich des +5V Standbystroms), bevor Sie den CMOS-Speicher löschen. Wenn Sie dies nicht tun, könnte Ihr System inkorrekt arbeiten oder gänzlich versagen. (4). GURU Clock-Verbindungssockel Dieser Sockel dient zur Verbindung des ausschließlichen GURU Clock von ABIT. Handbuch... -
Seite 20: Wake-Up Header
Pin 1-2 kurzgeschlossen (Voreinstellung): Deaktiviert Unterstützung für die Weckfunktion am USB-Port. Pin 2-3 kurzgeschlossen: Aktiviert Unterstützung für die Weckfunktion am USB-Port. • USB-PWR5: Pin 1-2 kurzgeschlossen (Voreinstellung): Deaktiviert Unterstützung für die Weckfunktion am USB-Port. Pin 2-3 kurzgeschlossen: Aktiviert Unterstützung für die Weckfunktion am USB-Port. NI8 SLI Serie... -
Seite 21: Rückseiten Audio-Erweiterungsschacht
Hardwareeinrichtung 2-13 (6). Rückseiten Audio-Erweiterungsschacht Über den Erweiterungsanschluss “ AudioMAX1” können Sie eine Audio-Tochterkarte anschließen. Anmerkung: Installieren Sie diese Tochterkarte im Schacht “ AudioMAX1”. • S/PDIF Out: Dieser Anschluss bietet einen S/PDIF-Ausgang über für digitale Multimediageräte über fiberoptische Kabel. • S/PDIF In: Dieser Anschluss bietet einen S/PDIF-Eingang über für digitale Multimediageräte über fiberoptische Kabel. - Seite 22 1. Ziehen Sie den 3,5 mm Adapter heraus. Heben Sie den Adapter mit der Schutzkappe gut auf. Verbinden Sie den Stecker mit der [SPDIF-Out] Buchse der Tochterkarte. 2. Entfernen Sie die Gummischutzkappe am anderen Ende und verbinden Sie das Kabel mit der [Digital-In] (SPDIF-In) Buchse Ihres Multimediagerätes. NI8 SLI Serie...
-
Seite 23: Header Für Frontplatten-Audioanschluss
Hardwareeinrichtung 2-15 (7). Header für Frontplatten-Audioanschluss Dieser Header sorgt für den Audioanschluss an der Frontplatte. Pin Assignment Pin Assignment Audio Mic. Ground Audio Mic. Bias Speaker Out Right Speaker Out Right Channel Channel Return Speaker Out Left Speaker Out Left Channel Channel Return (8). -
Seite 24: Header Für Frontplattenschalter & Anzeigen
PWR (Pol 6, 8) Schließen Sie dies an das Kabel des Netzschalters an der Vorderseite des Gehäuses an. • PLED (Pol 16, 18, 20) Schließen Sie dies an das Kabel der Netz-LED an der Vorderseite des Gehäuses an. NI8 SLI Serie... -
Seite 25: Zusätzlicher Header Für Usb-Schnittstelle
Hardwareeinrichtung 2-17 (10). Zusätzlicher Header für USB-Schnittstelle Diese Header bieten je zewi zusätzlichen USB 2.0-Portanschluß über ein Verlängerungskabel und Klammer. 2 4 6 8 10 1 3 5 7 FP-USB1 FP-USB2 FP-USB3 Pin-Nr. Pin-Zuweisung Pin-Nr. Pin-Zuweisung Data0 - Data1 - Data0 + Data1 + Erde... -
Seite 26: Anschlüsse Für Disketten- Und Ide-Laufwerke
Anmerkung: Achten Sie darauf, die „Master“- und „Slave“-Eigenschaften zu konfigurieren, ehe Sie zwei Laufwerke über ein einzelnes Flachbandkabel anschließen. Die rot markierte Ader des Flachbandkabels muss jeweils mit Pin 1 am IDE-Anschluss und am Anschluss der Festplatte(n) übereinstimmen. NI8 SLI Serie... -
Seite 27: Post Code-Anzeige
Adresse 80h. Wenn der POST fehlschlägt, können Sie den POST Code in der Adresse 80h prüfen, um herauszufinden, wo das Problem liegt. Dieses LED-Gerät zeigt auch den "POST" Code von AC2005, ein "uGuru" Chipset entwickelt von ABIT Computer. Anmerkung: Der Dezimalpunkt leuchtet, wenn AC2005 POST Aktion ausgeführt wird. -
Seite 28: Serial Ata Anschluß
Für SATA5 und SATA6 über den Silicon Image 3132 SATA Chipsatz können Sie ein Diskarray mit Hilfe des Sil3132 SATA/RAID Driver option ROM Utility konfigurieren. (15). PCI-Express x16-Steckplatz Dieser Steckplatz nimmt die Grafikarchitektur der nächsten Generation auf. NI8 SLI Serie... -
Seite 29: Pci-Express X1-Steckplatz
Hardwareeinrichtung 2-21 (16). PCI-Express x1-Steckplatz Diese Steckplätze nehmen die E/A-Architektur der nächsten Generation auf. (17). SLI-Schaltplatine Steckplatz Dieser Steckplatz und der vorinstallierte ABIT SLI-Schalter schalten den Grafikmodus auf entweder Normal- oder SLI-Modus. Handbuch... -
Seite 30: Anschlüsse Auf Der Rückseite
NI8 SLI GR: • Mouse: Anschluss für PS/2-Maus. • Keyboard: Anschluss für PS/2-Tastatur. • LAN1: Anschluss an 10/100Mbps Local Area Network. • USB1/USB2: Anschluss für USB-Geräte wie z. B. Scanner, digitale Lautsprecher, Monitoren, Maus, Tastatur, Hub, Digitalkamera, Joystick etc. NI8 SLI Serie... -
Seite 31: Kapitel 3. Bios Setup
(C19-W83627-6A61EA1AC-00) F6 : Save PROFILE to BIOS F7 :Load PROFILE from BIOS OC Guru & ABIT EQ Anmerkung: Zur Verbesserung der Stabilität und Leistung des Systems verbessern unsere Techniker das BIOS-Menü fortwährend. Die BIOS-Setup-Bildschirem und Beschreibungen in diesem Handbuch dienen nur zu Ihrer Referenz und können mit dem, was auf Ihrem Bildschirm erscheint, nicht komplett... -
Seite 32: Μguru Utility
↑↓:Move Enter:Select +/-/PU/PD:Value F8: On The Fly F10:Save ESC:Exit Brand Name: Dieser Punkt zeigt den Modellnamen des im Mainboard installierten CPU Prozessors. Frequency: Dieser Punkt zeigt die Geschwindigkeit des im Mainboard installierten CPU Prozessors. Estimated New CPU Clock: Zeigt die geschätzte CPU-Prozessorgeschwindigkeit. NI8 SLI Serie... - Seite 33 BIOS Setup CPU Operating Speed: Dieses Element zeigt die CPU Betriebsgeschwindigkeit gemäß Typ und Geschwindigkeit Ihrer CPU. Sie können auch [User Define] für manuelle Einstellung auswählen. User Define: Warnung: Unter bestimmten Bedingungen können falsche Einstellungen des Multiplilkators und des externen Takts Schäden am CPU hervorrufen. Wenn die Arbeitsfrequenz höher als die des PCI Chipsatzes oder des Prozessors gestellt wird, könnten Speichermodule nicht korrekt arbeiten, das System sich aufhängen, Daten auf der Festplatte verlorengehen, die VGA-Karte Störungen aufweisen oder in Zusammenarbeit mit anderen Zusatzkarten nicht richtig funktionieren.
- Seite 34 ↑↓:Move Enter:Select +/-/PU/PD:Value F8: On The Fly F10:Save ESC:Exit Diese Elemente zeigen die Leistungszyklusstatistik für jedes Element an. ABIT EQ: Verwenden Sie die Taste <→>, um vom OC Guru Setupmenü zum ABIT EQ Setupsmenü zu gehen: µGuru Utility V0 09 OC Guru...
-
Seite 35: Temperature Monitoring
BIOS Setup Temperature Monitoring: Klicken Sie die <Eingabe>-Taste, um das Untermenü aufzurufen: µGuru Utility V0.09 OC Guru ABIT EQ Temperature Monitoring Reading Shutdown Shutdown Beep Beep Enable Temp. Enable Temp. (*)CPU Temperature 51°C/123°F (*) 85°/185°F 75°C/167°F (*)SYS Temperature 33°C/99°F 65°C/149°F 55°C/131°F... - Seite 36 Elements höher oder niedriger als der Ober- bzw. Untergrenzwert ist, wird ein Warnpiepton abgegeben. High/Low Limit: Diese Elemente bestimmen den Spannungsober- und untergrenzwert. Anmerkung: Der Wert für den oberen Grenzwert muss über dem Wert für den unteren Grenzwert liegen. NI8 SLI Serie...
- Seite 37 BIOS Setup Fan Speed Monitoring: Klicken Sie die <Eingabe>-Taste, um das Untermenü aufzurufen: µGuru Utility V0.09 OC Guru ABIT EQ Fan Speed Monitoring Reading Shutdown Beep Low Limit Enable Enable (*)CPU FAN Speed 4020 RPM 1200 RPM (*)NB FAN Speed...
- Seite 38 CPU FanEQ Control CPU FanEQ Control Enabled Item Help -Reference Temperature CPU Temperature -Control Temperature High 65°C/149°F -Control Temperature Low 35°C/95°F -Fan PWM Duty Cycle High 100% -Fan PWM Duty Cycle Low ↑↓:Move Enter:Select +/-/PU/PD:Value F10:Save ESC:Exit NI8 SLI Serie...
- Seite 39 Anmerkung: Der Wert für den oberen Grenzwert muss über dem Wert für den unteren Grenzwert liegen. Klicken Sie die <Eingabe>-Taste, um das Untermenü aufzurufen: µGuru Utility V0.09 OC Guru ABIT EQ NB FanEQ Control NB FanEQ Control Enabled Item Help...
- Seite 40 ABIT EQ AUX FanEQ Control AUX1 FanEQ Control Enabled Item Help -Reference Temperature Temper ature -Control Temperature High 65°C/149°F -Control Temperature Low 35°C/95°F -DC Fan Voltage High 12.0V -DC Fan Voltage Low 8.0V ↑↓:Move Enter:Select +/-/PU/PD:Value F10:Save ESC:Exit NI8 SLI Serie...
- Seite 41 BIOS Setup 3-11 Klicken Sie die <Eingabe>-Taste, um das Untermenü aufzurufen µGuru Utility V0.09 OC Guru ABIT EQ OTES FanEQ Control OTES1 FanEQ Control Enabled Item Help -Reference Temperature Temper ature -Control Temperature High 45 C/113 F ° ° -Control Temperature Low 35 C/95 °...
-
Seite 42: Standard Cmos Features
Mit diesem Element stellen Sie das Datum ein (normalerweise das aktuelle Datum), und zwar im Format [Monat], [Datum] und [Jahr]. Time (hh:mm:ss): Mit diesem Element stellen Sie die Zeit ein (normalerweise die aktuelle Zeit), und zwar im Format [Stunde], [Minute] und [Sekunde]. NI8 SLI Serie... - Seite 43 BIOS Setup 3-13 IDE Channel 0 Master/Slave, IDE Channel 1 Master/Slave, IDE Channel 2 Master/Slave, IDE Channel 3 Master/Slave: Klicken Sie die <Eingabe>-Taste, um das Untermenü aufzurufen: Phoenix – AwardBIOS CMOS Setup Utility IDE Channel 0 Master IDE HDD Auto-Detection Press Enter Item Help IDE Channel 0 Master...
- Seite 44 Dieses Element zeigt die Menge des im System installierten Basisspeichers. Der Wert des Arbeitsspeichers ist normalerweise 640K für Systeme mit 640K oder mehr auf dem Motherboard integrierten Speicher. Extended Memory: Dieses Element zeigt die Menge des erweiterten Speichers, der während des Systemstarts erkannt wird. NI8 SLI Serie...
-
Seite 45: Advanced Bios Features
BIOS Setup 3-15 Total Memory: Dieses Element zeigt den gesamten zur Verfügung stehenden Systemspeicher. 3-3. Advanced BIOS Features Phoenix – AwardBIOS CMOS Setup Utility Advanced BIOS Features ► CPU Feature Press Enter Item Help Hyper-Threading Technology Enabled Quick Power On Self Test Enabled ►... -
Seite 46: Kehren Sie Hier Zum Setup-Menüadvanced Bios Features Zurück
Dieses Menüelement wählt die Prioritätsreihenfolge für das Starten der Festplatten aus. Mit der Eingabetaste können Sie ein Untermenü aufrufen, in dem die erkannten Festplatten für die Startsequenz to des Systems ausgesucht werden können. Dieses Menüelement funktioniert nur, wenn die Option [Hard Disk] unter „First/Second/Third Boot Device“ ausgewählt ist. NI8 SLI Serie... - Seite 47 BIOS Setup 3-17 First Boot Device / Second Boot Device / Third Boot Device / Boot Other Device: Wählen Sie die Laufwerke in der Reihenfolge, in der sie starten sollen, unter [First Boot Device], [Second Boot Device] und [Third Boot Device]. Das BIOS startet das Betriebssystem gemäß der ausgewählten Laufwerksreihenfolge.
-
Seite 48: Advanced Chipset Features
Sie Optimal für bessere Speicherkompatibilität, Experte (Expert) für benutzerdefinierte Einstellungen. SLI Broadcast Aperture Mit dieser Option können Sie die SLI Broadcast Funktion steuern. LDT Frequency Sechs Optionen stehen zur Verfügung: 1X% 2X % 3X% 4X % 5X% 3.5X. Die Voreinstellung ist 4X. NI8 SLI Serie... -
Seite 49: Integrated Peripherals
BIOS Setup 3-19 3-5. Integrated Peripherals Phoenix – AwardBIOS CMOS Setup Utility Integrated Peripherals ► OnChip IDE Device Press Enter Item Help ► OnChip PCI Device Press Enter ► OnBoard PCI Device Press Enter Onboard FDC Controller Enabled ↑↓:Move Enter:Select +/-/PU/PD:Value F10:Save ESC:Exit F1:General Help F5: Previous Values F6: Fail-Safe Defaults F7: Optimized Defaults... - Seite 50 IDE Bus Master: Diese Option aktiviert bzw. deaktiviert die IDE-Busmastering-Fähigkeit unter DOS. Serial-ATA 1/2 Wählen Sie die Disks, die Sie als RAID-Disks verwenden möchten, aus. Serial-ATA 3/4 Wählen Sie die Disks, die Sie als RAID-Disks verwenden möchten, aus. NI8 SLI Serie...
- Seite 51 BIOS Setup 3-21 OnChip PCI Device: Klicken Sie die <Eingabe>-Taste, um das Untermenü aufzurufen: Phoenix – AwardBIOS CMOS Setup Utility OnChip PCI Device OnChip USB V1.1+V2.0 Item Help - USB Keyboard Support Via OnChip Audio Controller Auto OnChip Lan Controller Auto LAN Boot ROM Enabled...
-
Seite 52: Kehren Sie Hier Zum Setup-Menü Integrated Peripherals Zurück
Dieses Menüelement bestimmt den Modus für Serial ATA. [IDE]: Serial ATA dient als IDE-Modus. [RAID]: Serial ATA dient als RAID-Modus. Kehren Sie hier zum Setup-Menü Integrated Peripherals zurück: Floppy Disk Controller Mit dieser Option können Sie den Onboard FDC-Controller aktivieren/deaktivieren. NI8 SLI Serie... -
Seite 53: Power Management
BIOS Setup 3-23 3-6. Power Management Phoenix – AwardBIOS CMOS Setup Utility Power Management Setup ACPI Suspend Type S3(Suspend-to-RAM Item Help X - Resume by USB From S3 Disabled Power Button Function Instant-Off Wake-Up by PME# of PCI Disabled Resume by Ring Disabled Power-On by Alarm Disabled... - Seite 54 Konfiguration von “Wake-up Header” in Abschnitt 2-4, Kapitel 2 an. Die Maus-Weckfunktion funktioniert nur mit PS/2-Mäusen, nicht mit der COM-Schnittstelle oder USB-Mäusen. Einige PS/2-Mäuse können das System aufgrund von Kompatibilitätsproblemen nicht aufwecken. Wenn die technischen Daten Ihrer Tastatur zu alt sind, könnte das Anschalten fehlschlagen. NI8 SLI Serie...
- Seite 55 BIOS Setup 3-25 KB Power ON Password: Dieses Element stellt das Kennwort ein, das zum Anschalten Ihres Computers notwendig ist. Anmerkung: Vergessen Sie Ihre Kennwort nicht, oder Sie müssen das CMOS löschen und alle Parameter neu einstellen, um diese Funktion wieder zu aktivieren. Hot Key Power ON: Dieses Element schaltet das System mit der <Strg>-Taste plus einer der Funktionstasten (<F1>...
-
Seite 56: Pnp/Pci-Konfigurationen
Dieses Element entscheidet, welcher Steackplatz -- PCI Express oder PCI -- beim Starten des System zuerst initialisiert wird. Resources Controlled By: Dieses Element konfiguriert alle Boot- und Plug-und-Play-kompatiblen Geräte. [Auto(ESCD)]: Das System erkennt die Einstellungen automatisch. [Manual]: Wählen Sie de spezifischen IRQ-Ressourcen im Menü “IRQ Resources”. NI8 SLI Serie... - Seite 57 BIOS Setup 3-27 IRQ Resources: Klicken Sie die <Eingabe>-Taste, um das Untermenü aufzurufen: Dieses Element stellt jeden System-Interrupt auf [PCI Device] oder [Reserved]. Phoenix – AwardBIOS CMOS Setup Utility PnP/PCI Configurations IRQ-4 assigned to PCI Device IRQ-5 assigned to PCI Device IRQ-7 assigned to PCI Device IRQ-10 assigned to...
-
Seite 58: Load Fail-Safe Defaults
Diese Option schützt die BIOS-Konfiguration oder beschränkt den Zugriff auf den Computer selbst. 3-11. Save & Exit Setup Diese Option speichert Ihre Änderungen und verlässt das BIOS-Setup-Menü. 3-12. Exit Without Saving Diese Option verlässt das BIOS-Setup-Menü, ohne die Änderungen zu speichern. NI8 SLI Serie... -
Seite 59: Anhang A. Installation Des Treiber Für Diesen Nvidia Nforce Chipsatz
Installation des Treiber für diesen nVidia nForce Chipsatz Anhang A. Installation des Treiber für diesen nVidia nForce Chipsatz Anmerkung: Bitte installieren Sie zuerst diesen NVIDIA nForce Chipset-Treiber, nachdem Sie Ihr Windows-Betriebssystem installiert haben. Die auf der "Driver & Utility CD" befindlichen Treiber sind nur für Windows 2000 und Windows XP geeignet. - Seite 60 Anhang A 5. Klicken Sie [Ja]. 9. Wählen Sie [Yes, I want to restart my computer now.] und klicken [Finish], um die Installation zu beenden. 6. Klicken Sie [Weiter]. 7. Klicken Sie [Weiter]. 8. Klicken Sie [Weiter]. NI8 SLI Serie...
-
Seite 61: Anhang B. Installation Der Audiotreiber
Installation Silicon Image 3132 SATA Treiber Anhang B. Installation der Audiotreiber Der hier gezeigte Installationsvorgang und Bildschirmaufnahmen basieren auf Windows XP. Anwender anderer Betriebsysteme befolgen bitte die Anweisungen auf dem Bildschirm. Legen Sie die “Driver & Utility”-CD ins CD-ROM Laufwerk, das Installationsprogramm sollte automatisch starten. - Seite 62 Aktivieren Sie die Option [Real-time S/PDIF-In Monitor] in diesem Modus, um die S/PDIF-In Eingangssignale Echtzeit anderen Signalen zu übertragen. • [S/PDIF-In to S/PDIF-Out pass through mode] Im Pass-Through-Modus (direkter Durchgang) werden die eingehenden S/PDIF-In Eingangssignale direkt auf den S/PDIF-Out Ausgang gegeben. NI8 SLI Serie...
-
Seite 63: Anhang C. Installation Silicon Image 3132 Sata Treiber (Ni8-Sli)
Installation Silicon Image 3132 SATA Treiber (NI8-SLI) Anhang C. Installation Silicon Image 3132 SATA Treiber (NI8-SLI) Der hier gezeigte Installationsvorgang und Bildschirmaufnahmen basieren auf Windows XP. Anwender anderer Betriebsysteme befolgen bitte die Anweisungen auf dem Bildschirm. Legen Sie die “Driver & Utility”-CD ins CD-ROM Laufwerk, das Installationsprogramm sollte automatisch... - Seite 64 Anhang C NI8 SLI Serie...
-
Seite 65: Anhang D. Installation Silicon Image 3132 Raid Treiber (Ni8-Sli)
Installation Silicon Image 3132 RAID Treiber (NI8-SLI) Anhang D. Installation Silicon Image 3132 RAID Treiber (NI8-SLI) Der hier gezeigte Installationsvorgang und Bildschirmaufnahmen basieren auf Windows XP. Anwender anderer Betriebsysteme befolgen bitte die Anweisungen auf dem Bildschirm. Legen Sie die “Driver & Utility”-CD ins CD-ROM Laufwerk, das Installationsprogramm sollte automatisch... - Seite 66 Anhang D 5. Klicken Sie [Finish]. 8. Klicken Sie [Weiter]. 6. Markieren Sie den Punkt „I accept the 9. Klicken Sie [Finish]. license agreement“. Klicken Sie auf [Next], um mit dem nächsten Schritt fortzufahren. 7. Klicken Sie [Weiter]. NI8 SLI Serie...
-
Seite 67: Anhang E. Installation Der Usb 2.0 Treiber
Installation der USB 2.0 Treiber Anhang E. Installation der USB 2.0 Treiber Anmerkung: Um den USB 2.0-Treiber für Windows XP/ Windows 2000 zu installieren, müssen Sie zuerst das aktuelle SP1 (Servicepack 1)/ SP4 (Servicepack 4) oder eine noch neuere Version von der Microsoft-Website herunterladen. - Seite 68 Anhang E NI8 SLI Serie...
-
Seite 69: Anhang F. Installieren Des Programms Μguru
Hauptverzeichnis dieser Installationsmenü aufzurufen. Nach dem Aufrufen des Installationsmenüs bewegen Sie Ihren Cursor zum Register [Abit Utility]. Klicken Sie [uGuru Utility]. Der 3. Wählen Sie [Yes, I want to restart my folgende Bildschirm erscheint. computer now.] und klicken [Finish], um die Installation zu beenden. - Seite 70 Appendix F NI8 SLI Serie...
-
Seite 71: Anhang G. Erstellen Sie Eine Nvraid-Diskette (32 Bit/64 Bit)
Hauptverzeichnis dieser Installationsmenü aufzurufen. Nach dem Aufrufen des Installationsmenüs bewegen Sie Ihren Cursor zum Register [Abit Utility]. Klicken Sie [Generate NVRaid Floppy Disk]. Der folgende Bildschirm erscheint. 1. Legen Sie eine leere Floppy-Disk in das gewählte Floppy-Laufwerk und klicken Sie [Build]. - Seite 72 Anhang G NI8 SLI Serie...
-
Seite 73: Anhang H. Erstellen Sie Eine Sil3132Raid-Diskette (32 Bit/64 Bit) (Ni8-Sli)
*.exe Datei Hauptverzeichnis dieser Installationsmenü aufzurufen. Nach dem Aufrufen des Installationsmenüs bewegen Sie Ihren Cursor zum Register [ABIT Utility]. Klicken Sie [Generate SIL3132Raid Floppy Disk]. folgende Bildschirm erscheint. 1. Legen Sie eine leere Floppy-Disk in das gewählte Floppy-Laufwerk und klicken Sie [Build]. - Seite 74 Anhang H Anhang H NI8 SLI Serie NI8 SLI Serie...
-
Seite 75: Anhang I. Post Code Definition
POST Code Definition Anhang I. POST Code Definition AWARD POST Code Definition: Post Beschreibung (hexadezimal) Test CMOS R/W-Funktionfähigkeit. Frühe Initialisierung des Chipsatzes: -Deaktiviert Shadow-RAM -Deaktiviert L2-Cache (Sockel-7 oder darunter) -Programmiert Basischipsatz-Register Arbeitsspeicher erkennen -Auto-Erkennung der DRAM-Größe, Typ und ECC. -Auto- Erkennung des L2 Cache (Sockel-7 oder darunter) Kopiert den komprimierten BIOS-Code zum DRAM Veranlässt den Chipsatz-Hook den BIOS zurück zu E000 &... - Seite 76 Testet 8259 Interrupt Mask Bits für Kanal 1. Testet 8259 Interrupt Mask Bits für Kanal 2. Testet 8259-Funktion. Initialisiert den EISA-Sockel 1. Berechnet den gesamten Arbeitsspreicher durch Testen des letzten doppelten Wortes jeder 64K-Seite. 2. Programmiert die Write-Zuweisung für den AMD K5 CPU. NI8 SLI Serie...
- Seite 77 POST Code Definition 1. Programmiert MTRR des M1 CPU 2. Initialisiert den L2-Cache für den CPU der P6-Klasse & programmiert den CPU mit angemessenen cacheablen Bereich. 3. Initialisiert APIC für den CPU der P6-Klasse. 4. Regelt den cacheablen Bereich zu einem Kleinerem auf der MP-Plattform, falls die cacheablen Bereiche zwischen jedem CPU nicht identisch sind.
- Seite 78 Aktualisiert Tastatur-LED & Wiederholfrequenz 1. Baut die MP-Tabelle auf 2. Baut & aktiviert ESCD 3. Stellt das Jahrhundert auf das 20. oder 19. Jahrhundert im CMOS ein 4. Lädt die CMOS-Zeit in den DOS-Zeitzähler 5. Baut die MSIRQ-Routingtabelle. Bootversuch(INT 19h) NI8 SLI Serie...
- Seite 79 POST Code Definition AC2005 POST Code Definition: POST Beschreibung (hexadezimal) Hochfahren 8.1. Starten der Hochfahr-Sequenz 8.2. ATX Netzteil aktivieren 8.3. ATX Netzteil betriebsbereit 8.4. DDR Spannung bereit 8.5. Setup PWM für CPU Innenspannung 8.6. Bestätigen von PWM für CPU Innenspannung 8.7.
- Seite 80 Anhang I NI8 SLI Serie...
-
Seite 81: Anhang J. Troubleshooting (Ist Hilfe Nötig?)
Troubleshooting (Ist Hilfe nötig?) Anhang J. Troubleshooting (Ist Hilfe nötig?) F & A: F: Muss ich das CMOS löschen, bevor ich ein neues Motherboard in mein Computersystem einbaue? A: Ja, wir empfehlen Ihnen sehr, das CMOS vor der Installation eines neuen Motherboards zu löschen. Bitte setzen Sie die CMOS-Brücke von ihrer voreingestellten 1-2-Position einige Sekunden lang auf 2-3 und dann wieder zurück. - Seite 82 Problem am Soundkartentreiber liegt. Schreiben Sie die Modelle von Soundkarte und Motherboard und die BIOS-Identifikationszahl in das Formblatt für technische Hilfe (s. Anweisungen) und beschreiben das Problem im vorgegebenen Feld. Wir zeigen Ihnen, wie das“Formblatt für Technische Hilfe” auszufüllen ist. NI8 SLI Serie...
- Seite 83 Um dieses “Formular für Techniche Unterstützung” auszufüllen, folgen Sie den folgenden Schritt-für-Schritt-Anleitungen: . MODELL: Notieren Sie die Modellnummer, die Sie in der Benutzeranleitung finden können. Beispiel: NI8 SLI Serie . Motherboard-Modellnummer (REV): Notieren Sie die Motherboard-Modellnummer, die auf das Motherboard als “REV:*.**” geklebt ist.
- Seite 84 ! Firma: + Phone Number: " Kontakt Person: # Fax Number: , E-mail Address: Modell BIOS ID # Motherboard Modell Nr. TREIBER REV OS/Anwendungsprogramm Hardware Marke Technische Daten IDE1 Festplatte IDE2 IDE1 CD-ROM-Laufwerk IDE2 Systemspeicher (DRAM) ZUSATZKARTE Problembeschreibung: NI8 SLI Serie...
-
Seite 85: Anhang K. Wo Sie Technische Hilfe Finden
(in Europa) http://www.abit.nl Vielen Dank für Ihre Wahl von ABIT Die Firma ABIT verkauft alle ihre Produkte über Vertriebshändler, Importeure und Systemintegrierer, aber nicht direkt an Endverbraucher. Bevor Sie uns für technische Hilfe e-mailen, fragen Sie bitte Ihren oder Integrierer, ob Sie bestimmte Dienstleistungen benötigen, denn sie sind diejenigen, die Ihnen Ihr System... - Seite 86 6. Kontakt mit ABIT. Wenn Sie sich mit ABIT direkt in Verbindung setzen möchten, können Sie E-Mail an die technische Hilfe bei ABIT. Wenden Sie sich bitte zuerst an das Support-Team unserer Ihnen am nächsten liegenden Zweigstelle. Sie sind mit den lokalen...
- Seite 87 Unit 3, 24-26 Boulton Road, Stevenage, Herts SG1 4QX, UK Tel: 44-1438-228888 Fax: 44-1438-226333 E-mail: sales@abitcomputer.co.uk Deutschland und Benelux AMOR Computer B.V. (ABIT's European Office) Jan van Riebeeckweg 15, 5928LG, Venlo, (Belgien, Niederlanden, The Netherlands Luxemburg), Frankreich, Italien, Tel: 31-77-3204428 Spanien, Portugal, Griechenland, Dänemark, Norwegen,...
- Seite 88 Sie das Produkt gekauft haben. Dort sollten Sie in den Genuß von Rückgabe- und Ersatzklauseln kommen können. 8. Meldung von Kompatibilitätsproblems an ABIT. Aufgrund der riesigen Menge an E-mail-Nachrichten, die wir täglich empfangen, sind wir gezwungen, bestimmten Nachrichten größere Bedeutung als anderen zuzuweisen. Aus diesem Grunde stehen Kompatibilitätsprobleme, die uns gemeldet werden, inklusive detaillierter Information zu...
