2-6
2-3. Systemspeicher installieren
Dieses Motherboard verfügt für Speicherweiterung über drei 184-Pin DDR
DIMM-Erweiterungssteckplätze. Die DDR SDRAM DIMM-Sockel unterstützen 8 M x 64 (64 MB), 16M
x 64 (128 MB), 32 M x 64 (256 MB), 64 M x 64 (512 MB) und 128 M x 64 (1024 MB) oder Double
Density DDR SDRAM DIMM-Module. Die minimale Speichergröße ist 64 MB, und die maximale
Speichergröße 3 GB (Unbuffered und Non-ECC, PC 1600, PC 2100 und PC 2700)/ 2GB (Unbuffered
und Non-ECC, PC 3200) DDR SDRAM. Das Systemboard enthält drei Speichermodulsockel (für
insgesamt sechs Bänke). Zur Erstellung eines Speicher-Array müssen die folgenden Regeln befolgt
werden.
Wenn Sie ein DIMM-Modul ganz im DDR DIMM-Steckplatz installiert haben, sollte die
Auswurflasche fest im DDR DIMM-Modul sitzen und beide Einbuchtungen auf beiden Seiten
korrekt einpassen.
Für solche Module, empfehlen wir Ihnen die Bestückung von DIMM3 zu DIMM1 (in dieser
Reihenfolge).
Wenn Sie zwei PC3200 DDR SDRAM-Module installieren möchten, empfehlen wir Ihnen die
zwei Module in den DIMM3- und DIMM2-Steckplatz einzustecken.
Unterstützt Single und Double Density-DDR DIMMS.
Bank
Bank 0, 1
(DDR DIMM1)
Bank 2, 3
(DDR DIMM2)
Bank 4, 5
(DDR DIMM3)
Systemspeicher gesamt für ungepufferte und Non-ECC
DDR SDRAM DIMM (PC1600/PC2100/PC2700)
Systemspeicher gesamt für ungepufferte und Non-ECC
DDR SDRAM DIMM (PC3200)

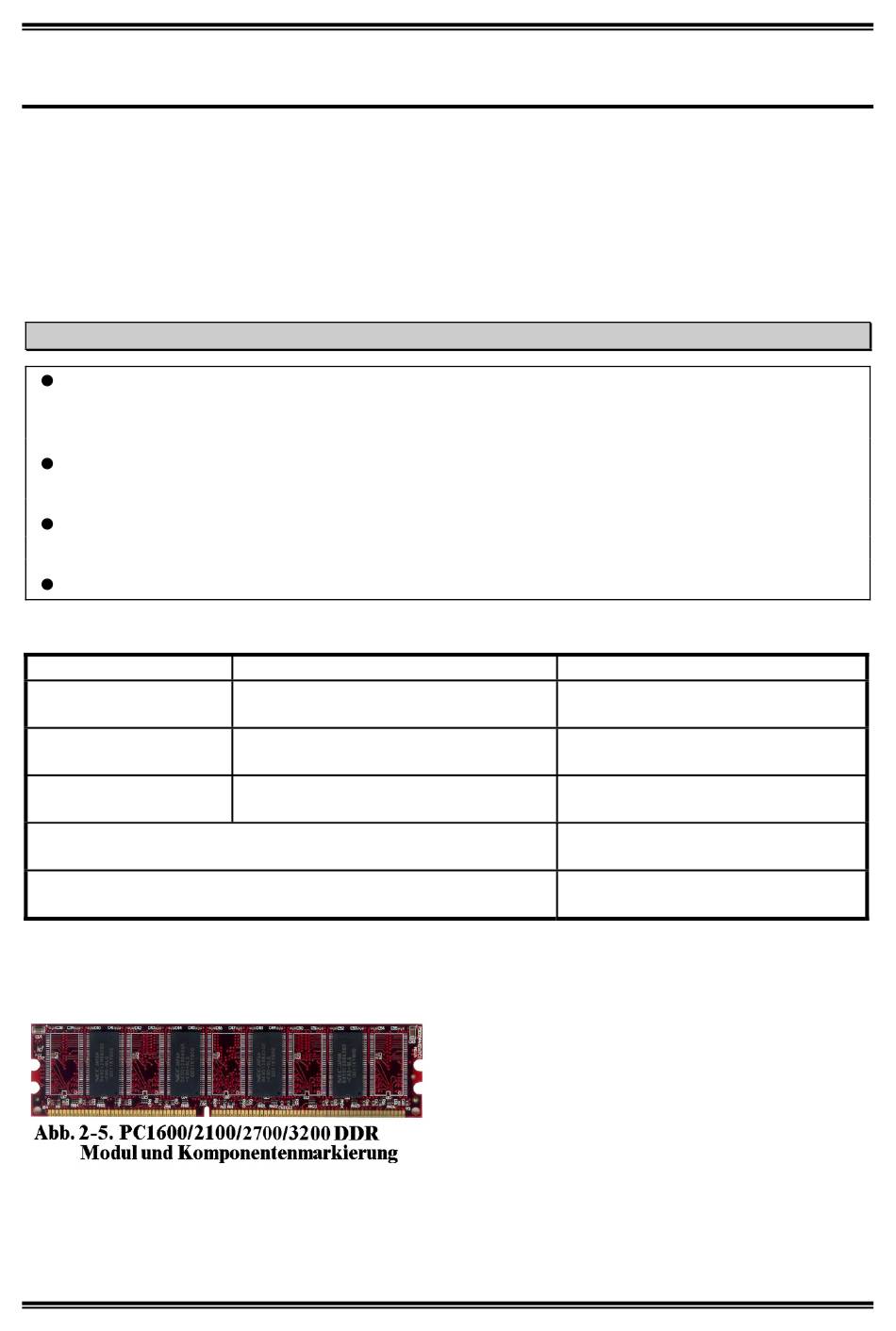

Im Allgemeinen ist die Installation von SDRAM-Modulen auf Ihrem Motherboard ganz einfach. Schauen
Sie sich Abb. 2-5 an, um zu sehen, wie ein 184-poliges PC1600/ PC2100/ PC2700/ PC3200 DDR
SDRAM-Modul aussieht.
DDR DIMM-Steckplatz beschädigen kann.
Der folgende Vorgang zeigt Ihnen die Installation eines DDR DIMM Moduls in einen DDR DIMM
Steckplatz.
NF7/NF7-M/NF7-S
Anmerkung
Tabelle 2-1. Gültige Speicherkonfigurationen
Speichermodul
64 MB, 128 MB,
256 MB, 512 MB, 1024MB
64 MB, 128 MB,
256 MB, 512 MB, 1024MB
64 MB, 128 MB,
256 MB, 512 MB, 1024MB
Im Gegensatz zur Installation von SIMMs, können
DIMMs direkt in den Steckplatz eingeschnappt
werden. Anmerkung: Bestimmte DDR
DIMM-Steckplätze weisen geingfügige physische
Unterschiede auf. Sollte Ihr Modul nicht zu passen
scheinen, zwingen Sie es bitte nicht in den
Steckplatz, da dies das Speichermodul oder den
Kapitel 2
Gesamtspeicher
64 MB ~ 1 GB
64 MB ~ 1 GB
64 MB ~ 1 GB
64 MB ~ 3 GB
64 MB ~ 2 GB
